Grupo de teste portátil de Hipot da CC, jogo do teste de Hipot, jogo do teste da alta tensão, equipamento de teste da alta tensão

I. Descrição do produto

Recém pesquisado, projetado e fabricado de acordo com a condição técnica comum para gerador DC HV portátil da China Industry Standard, o conjunto de teste de CC série DC ZGF é um produto de tecnologia da nova era, adequado para teste de alta tensão DC e medição de corrente de fuga em óxido de zinco prendedor, extintor magnético do blow-out, cabo de potência, motor ou gerador da potência, transformador, e interruptor no departamento da energia eléctrica, na unidade de pesquisa científica, na estação railway, na central energética, na fábrica química e assim por diante.

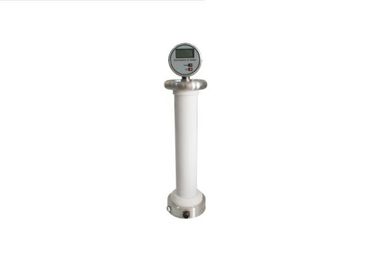

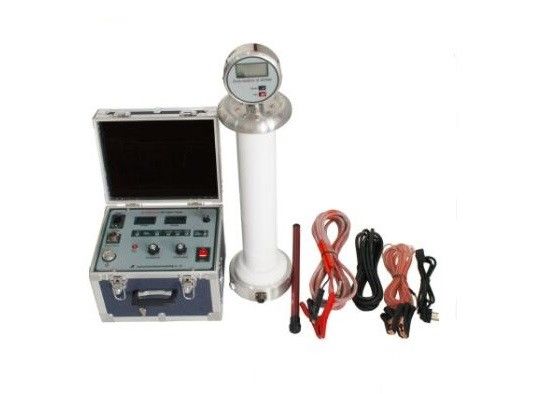

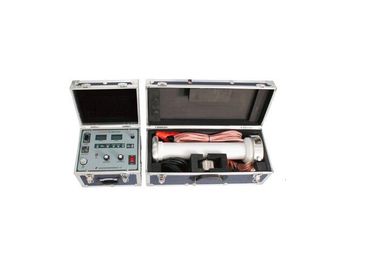

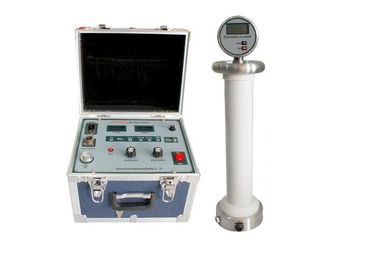

O conjunto de teste é composto principalmente de caixa de controle, impulsionador tipo HV do cilindro, microamperímetro totalmente blindado e haste de descarga CC. A caixa de controle é usada para controlar o processo de teste e exibir dados de teste, o amplificador do tipo cilindro HV é para saída de alta voltagem DC, o microamperímetro totalmente blindado é para exibição precisa da corrente de fuga e transferir os dados para a caixa de controle.

O circuito multi-voltagem de alta frequcia adoptado no conjunto de teste que assume a primeira aplicao para a tnica de modulao mais recente de largura de impulso de alta frequcia PWM, aumentando grandemente a estabilidade da voltagem. Alta qualidade e tipo portátil são alcançados no gerador DC HV, que também é imune a danos de descarga na tensão nominal graças à adoção do dispositivo IGBT de superpotência e medidas de blindagem especial, isolamento e aterramento.

As principais partes do gerador de alta tensão DC de alta frequência série ZGF adotam componentes fabricados na América, Alemanha, Japão e assim por diante com tecnologia avançada, tornando o equipamento mais confiável, mais estável. Tubo de multivoltagem é desenvolvido e produzido com tecnologia alemã. Com as características de tamanho pequeno, grande capacidade, capacidade de sobrecarga forte e teste de operação de campo fácil, transformador de alta freqüência especialmente é projetado por especialistas. Olhando para o futuro, a empresa continuará a desenvolver ativamente o mercado, levar qualidade e credibilidade à sua vida, aperfeiçoar constantemente sua tecnologia, desenvolver produtos de qualidade sofisticados para atender às necessidades dos usuários e se esforçar para abrir e remodelar uma nova glória do século.

II. Características do produto

1. O gerador da alta tensão da CC adota a tecnologia da alta freqüência PWM para fazer o ajuste fechado com estabilidade de alta tensão, fator pequeno da ondinha e circuito de proteção seguro rápido . O gerador pode suportar a descarga direta por dispositivos de grande capacitância . É de tamanho pequeno e leve, conveniente para uso em campo.
2. Gama completa de tensão linear suavemente ajustada , com precisão de regulação de tensão menor que 0,1%; a precisão da medição de tensão é de 0,5%, resolução de 0,1 kv ; A precisão de medição atual é de 0,5%, a resolução mínima: caixa de controle 1µA, corrente de resistência ao choque 0,1µA .
3. O gerador usa fonte de alimentação AC 220 V (AC220V ± 10%, 50 hz ± 1%), o fator de ondulação é inferior a 0,5% e pode ser usado para qualquer clima no local .
4. O multiplicador de alta voltagem usa materiais D para encapsulamento sólido completo , superando a inconveniência trazida pelo equipamento cheio de ar e óleo. A ampla base e o cilindro externo de qualidade de luz fazem com que ela permaneça estável e mais conveniente para manutenção.
5. Botão do interruptor de tensão de MOA de 75% , pára-raios de teste simples e conveniente .
6. Over - função de ajuste de tensão exibe o valor de sobretensão durante o processo de regulação ; proteção perfeita contra descarga de sobretensão, sobrecorrente e curto-circuito. Este é o melhor companheiro para experiências com cabos .
7. A linha de ruptura perfeita e a função de proteção de partida potencial diferente de zero protegem o operador e as amostras a qualquer momento. Este produto tem um design versátil de caixa de controle à prova de hock , design de painel conciso e claro e prompt de voz para operação .

III Figura de conexão do circuito de teste

Nota: A caixa de controle (gabinete) é usada para controlar o processo de teste e exibir dados de teste, o impulsionador tipo HV do cilindro (gerador HV) é para saída de alta tensão DC, o microamperímetro totalmente blindado (uA) é para exibição precisa da corrente de fuga e transferir os dados para a caixa de controle.

a haste de descarga é para aterramento aterramento e descarga após o teste DC de acabamento.

IV. Modelos de produtos e parâmetros técnicos
