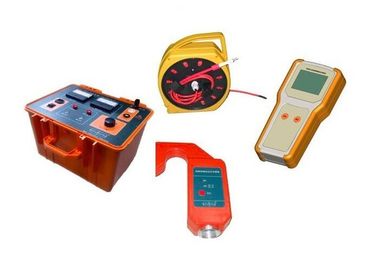

Equipamento de medida de alta tensão durável, equipamento do lugar da falha do cabo

Verificador de seguimento do identificador subterrâneo do cabo, tubulação subterrânea e verificador do lugar do cabo

I. Aplicação e descrição

1. Aplique ao sistema de energia pequeno da distribuição de aterramento neutra atual.

2. Usado para detectar a falha de aterramento da linha de cabeça aérea, falha de aterramento do arco, falha de aterramento da resistência e assim por diante.

3. Workable para a linha quebrada, aplica-se para a linha de filial

4. Sinal de freqüência Ultralow para evitar a influência do capacitor. Fácil de encontrar a alta falha resistiva

5. recriar falha por sinal de alta tensão, fácil de localizar

6. Transmissor seguro por função de curto-circuito e preto

7. sensor sensível de alta, design aberto e fácil de pendurar na linha

8. Transmissão sem fio, segura e confiável

9. Fonte de alimentação flexível. Transmissor é viável por energia elétrica e gerador elétrico. Sensor e receptor são por bateria seca

10. leve e fácil de transportar

11. Receiver tem grande interface de display LCD, que pode mostrar a forma de onda atual e valor atual

II. Dados técnicos

1. precisão de localização: 0.2m

2. Especificação do transmissor:
tensão do circuito aberto: onda fundamental válido 0 ~ 28kV
corrente de curto-circuito: onda fundamental válida 0 ~ 35mA (impulso DC, valor de pico 100mA)
freqüência de saída: 1Hz

3. Distância de comunicação entre o receptor e o transmissor: ≥30m

4. Potência do transmissor: AC 220V, ou gerador elétrico

5. Potência do transmissor: máx. 900 W

6. Alimentação do sensor: Três pilhas alcalinas AAA

7. Potência de alimentação do receptor: Cinco pilhas alcalinas AA

8. Dimensão: transmissor 455mmx355mmx310mm
Sensor 180mm x 100 mm x 35 mm
Receptor 205mmx200mmx35mm

9. Peso: transmissor de 15 kg
Sensor 0,45 kg
Receptor 0,45 kg

10. condição de trabalho:

Temperatura -10 ℃ -40 ℃

Umidade 5-90%

Elevação ≤4500m

III Vantagem Técnica

1. Boa solução da identificação de falha monofásica à terra
2. Aplica-se ao sistema de energia de aterramento de pequena corrente de linha aérea.
3. Use para identificar a falha de aterramento quando a linha se romper quando ocorrer uma falta de aterramento de fase única
