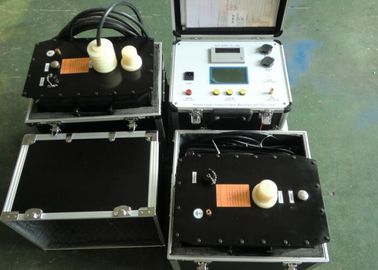

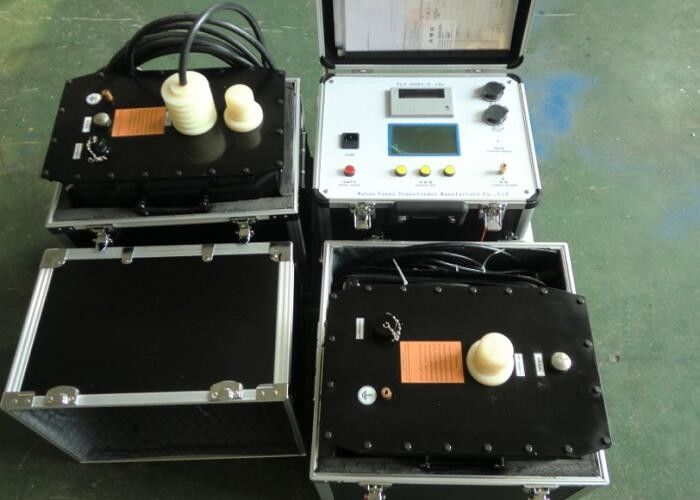

Saída da onda de seno do equipamento de teste de Vlf do equipamento de teste do gerador da muito baixa frequência

A tensão da muito baixa frequência suporta o teste ajustado para o gerador, diagnosticando defeitos de isolação da extremidade do estator

I. Descrição do Produto e Por que selecionar o dispositivo de teste:

De fato, o teste de tensão suportável com frequência muito baixa é um substituto para teste de tensão suportável com frequência de energia. Como todos sabemos, ele precisa de um transformador de teste de grande capacidade ou transformador ressonante para suportar testes de tensão para geradores grandes devido à grande capacidade em sua camada de isolamento. Este equipamento enorme não é apenas pesado e caro, mas também inconveniente. Para resolver o problema, o setor de energia reduz a frequência de teste para diminuir a capacidade de energia de teste. A partir de muitos anos de teoria e prática em casa e no exterior, comparado com a frequência de energia, a frequência muito baixa com 0,1 Hz tem mais vantagens, como tamanho pequeno, peso leve, capacidade de 1/500 da freqüência de energia em teoria e operando com a mesma equivalência. É por isso que os países desenvolvidos adotam essa abordagem em geral. O Comitê Nacional de Desenvolvimento e Reforma elaborou padrões relativos ao setor. A China está promovendo essa abordagem e esse instrumento é desenvolvido com base nas necessidades. Pode ser amplamente utilizado no teste de resistência de tensão AC para cabos e motor rotativo de alta pressão em grande escala. O dispositivo de teste de frequência muito baixa pode encontrar efetivamente o defeito de isolamento no final do estator do que o método tradicional de teste de frequência de energia.

II. Características técnicas

Ele executa automaticamente o step-up, o step-down, a medição e a proteção, usando o controle do computador, unindo a moderna conversão digital de tecnologia avançada. Ele não só possui pequeno tamanho, peso leve, tela grande de cristal líquido com clara e intuitiva, mas também exibe a forma de onda de saída e imprime relatórios de teste. Ele é projetado em total conformidade com o padrão da indústria, fácil de usar. Tanto em casa como no exterior, há muitas desvantagens nos equipamentos atuais, como forma de onda senoidal incorreta, grande erro de medição, descarga de faísca, alto consumo de energia e assim por diante. Este instrumento pode superar essas desvantagens. Além disso, possui os seguintes recursos:

• Os dados são precisos porque os dados de corrente, tensão e forma de onda são amostrados diretamente do lado de alta tensão.
• Tem função de proteção contra sobretensão. Se a tensão de saída exceder o valor limite definido, o instrumento será desligado com um tempo de ação menor que 20 ms.
• Possui função de proteção atual. Ele será desligado se a corrente exceder o valor definido no lado de alta tensão com tempo de ação menor que 20 ms. E desligará se a corrente exceder a corrente nominal no lado de baixa tensão com tempo de ação menor que 20ms.
• Um resistor de proteção embutido e, portanto, não precisa de outro resistor externo.
• Adota circuito de controle de feedback negativo de malha fechada de alta e baixa tensão, e assim a tensão não aumentará devido a uma capacitância inerente.

IV. Capacitância de terra monofásica para diferentes geradores

Nota: Utest ＝ √2 × 1,2 × 1,5 × Un Un = tensão nominal do gerador

Corrente de teste de alta tensão para estator testado = 2πfCUtest

V. Parâmetros técnicos universais

• Classificações de voltagem de saída: Veja Detalhes da Tabela 1
• Freqüência de saída: 0.1Hz, 0.05Hz, 0.02Hz
• Precisão de medição: 3%
• Erros de pico de tensão positivos e negativos: ≤ 3 ％
• Distorção de forma de onda de tensão: ≤ 5 ％
• Condição de uso: interior e exterior; temperatura: -10 ℃ ∽ + 40 ℃; Umidade: ≤ 85 ％ RH
• Potência: AC50Hz, 220V ± 5%

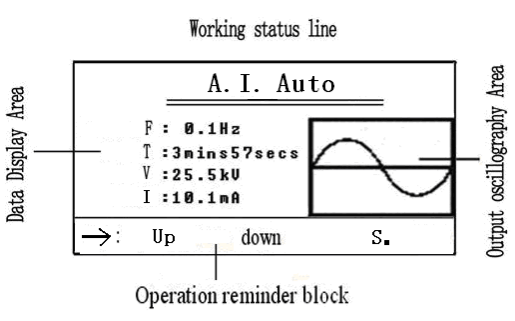

VI. Esquema e descrição do display

                              PS F = Freqüência, T = Tempo, V = Tensão, I = Corrente

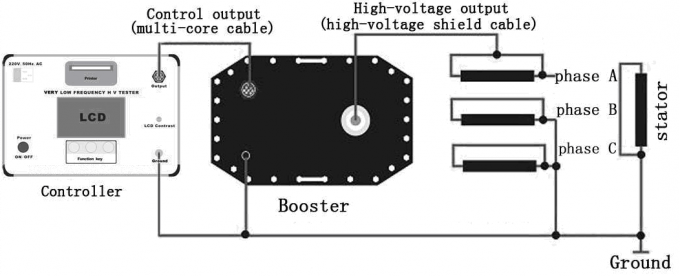

VII. Figura de conexão de teste

VIII. Lista de suprimentos

• Um host de controle
• Um impulsionador de alta tensão (modelo 60KV e abaixo)
• Dois booster HV (modelo 80KV e acima)
• Um cabo de conexão especial de alta tensão
• Um cabo de conexão especial de baixa tensão
• Um cabo de alimentação
• Dez tubos de fusíveis de alimentação
• Uma barra de descarga
