O DP livra o jogo de teste ressonante da CA, equipamento de teste parcial da descarga não mais do que 10pc
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Teste o princípio: | Circuito ressonante da frequência variável | Uso: | Withstand induzido da tensão e teste parcial da descarga |
|---|---|---|---|
| Característica de projeto:: | Tipo livre do paládio, não mais do que 10pC | Componente:: | Fonte de energia de V/F, transformador da excitação, reator modular mais leve do teste, e divisor de |
| Frequência do teste:: | 150Hz~200Hz ou 20~300Hz | ciclo de dever: | 90mints ou 180 hortelã |
| Teste a precisão: | Nenhum menos de 1,5% | Forma de onda da saída: | Boa onda de seno |
| Special para: | Teste no local para o transformador de poder da classe da grande capacidade UHV | Reator usando a maneira: | Em série ou paralelamente conexão |
| Padrão do teste:: | IEC60076-3-2013 | ||
| Realçar: | sistema de teste ressonante de alta tensão,conjunto de teste ressonante |
||
Grupo de teste ressonante livre da tensão de Withstand do paládio, Withstand da tensão induzida transformador e teste da descarga parcial
I. descrição dos produtos:

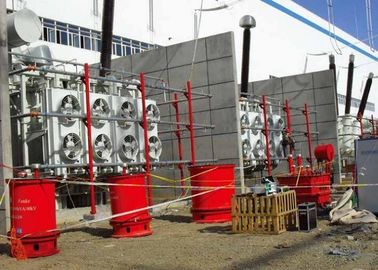

O sistema de teste da série FKWJF é usado principalmente para suportar a tensão induzida em campo e teste de descarga parcial de transformadores de potência da classe 110KV e acima. Este sistema adota a técnica de fonte de alimentação de frequência variável push-pull PD livre que garante boa onda senoidal e saída de freqüência de teste adequada durante testes sob núcleo de ferro condição insaturada do transformador de potência. O sistema também pode ser projetado compatível para testar cabo XLPE de longa distância ou HV As imagens acima são para suporte de tensão induzida por transformador e sistema de teste de descarga parcial feito pela Fanke para testar o transformador de potência de 220KV no campo.
Teste de tensão suportada induzida (IVWT), também chamado teste de resistência à sobretensão induzida, ACSD, ACLD, DVDF, é um dos mais importantes testes dielétricos de transformadores de potência. Conforme a IEC60076-3-2013, teste de rotina e teste de aceitação é necessário para transformador de potência abobe 110KV.
II. Objetos aplicáveis
- Transformador com isolamento graduado de 110KV
- Transformadores de 220KV, 500KV, 750KV, 1000KV Classe.
- O teste de resistência à tensão CA pode ser feito para GIS, transformadores, chaves, buchas e cabos acima de 1000kv, se equipado com reatores HV de ressonância série adequados.
III Composição do sistema
- Fonte de alimentação de freqüência variável push-pull PD livre e observar & controlando gabinete,
- Transformadores de excitação livre de PD,
- Reator de teste de compensação de perda,
- Instrumento de teste de descarga parcial
- Divisor de tensão de acoplamento
- Acessórios de teste necessários
IV. Características técnicas
- Circuito amplificador de potência linear projetado, saída de onda sinusoidal, distorção de pouca onda.
- A proteção múltipla inclui: proteção contra quebra de descarga, proteção contra ajuste de tensão, proteção contra curto-circuito de saída, proteção de posição nula de partida, proteção de loop de amplificação de braço de ponte, proteção de curva de potência. Qualquer tipo de proteção acima, a saída de tensão será bloqueada imediatamente, a fonte de alimentação do circuito principal será cortada para garantir a segurança do pessoal, dos objetos testados e do sistema de teste.
- A fonte do sinal do dispositivo é produzida a partir do chip dedicado, a estabilidade da freqüência de saída pode ser tão alta quanto 0.0001Hz. e a tensão de saída é controlada por singlechip que garante o grau de instabilidade da tensão menor que 1%.
- Com a função de configuração de parâmetros de teste, como teste de tensão e tempo, métodos de controle automático e manual.
- Com tensão automática função de ajuste de estabilização, saída constante de tensão quando a regulação de frequência dentro do escopo de resolvido.
- Controle óptico, isolado completamente loops de controle de baixa e alta tensão.
- Continuamente ajustável em uma faixa de freqüência de teste de 20-400Hz e com função de busca automática de freqüência de ressonância. Ser capaz de definir vários estágios de detecção de freqüência.
- Display LCD e vários mouses rotativos controlados, amigável interface homem-computador, simples e conveniente para operação e desenho de fio.
- A fonte de energia de frequência variável é protegida por material magnético de alta permeabilidade com capacidade de perturbação anti-forte do campo elétrico e assegura a precisão e estabilidade da medição.
- Este dispositivo pode ser equipado com veículo de teste especial e recipiente juntos
V. Dados Técnicos Gerais:
1 Capacidade de fonte de energia de frequência variável: 3kW ~ 450kW (Opcional De acordo com o modelo do sistema) ；
2 tensão de entrada avaliado: trifásico 380V ± 10%, 50Hz
3 tensão nominal de saída do sistema de teste: Max até 1200KV (especificações especiais podem ser feitas por encomenda)
4 corrente de saída avaliado do sistema de teste: pode ser feito por encomenda
5 freqüência de teste de saída: 20-400Hz
6 níveis de PD: ≤ 5pTensão nominal de saída
7 Forma de onda da saída: Onda senoidal padrão, fator de desvio da forma de onda ≤ 1%
8 graus de instabilidade da tensão de saída: ≤ 1,0%
9 Graus de instabilidade da frequência de saída: ≤ 0,05%
10 nível de ruído: ≤ 65dB
11 nível de isolamento: Saída / terminal de entrada de terra ≥ 3kV / AC / 1 min
12 ciclo de trabalho: ≥ 3 horas (especificação especial pode ser feita por encomenda)
13 subida de temperatura admissível: trabalho contínuo 3 horas com carga nominal, não mais que 70K
Nota: especificação especial. pode ser feito por encomenda
