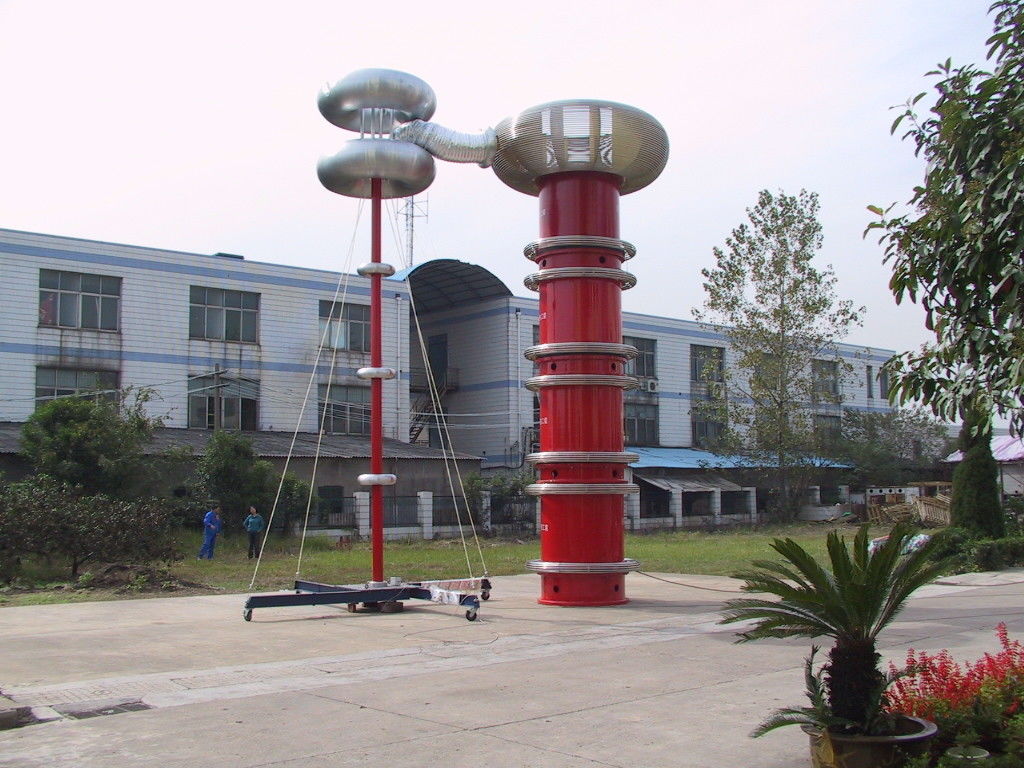

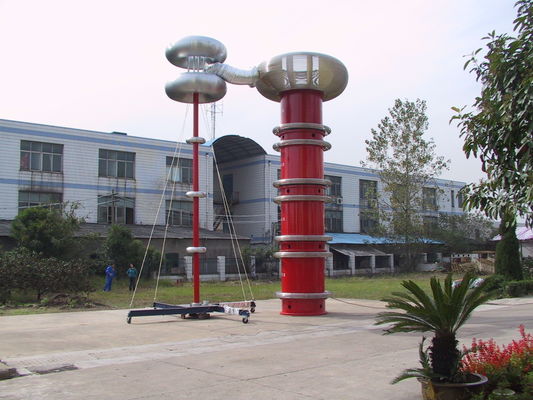

teste de ressonância da série de 900kV 4500kVA ajustado com grande visualização ótica

Tabela da relação do uso do equipamento durante o teste

2, parâmetros técnicos principais do equipamento
Indicadores técnicos do sistema
Poder de entrada de trabalho Rated: 380V±10% (trifásico); 50Hz
Potência de saída avaliado da fonte de alimentação variável da frequência: 400kW
Capacidade de saída avaliado: 4500kVA
Tensão da saída avaliado: 900kV
Número da fase de saída: fase monofásica
Escala ajustável da frequência: 20Hz~400Hz, quando a frequência é ajustada dentro da escala ajustada, a tensão é saída constante
Definição da frequência da saída: 0.01Hz
Instabilidade da frequência da saída: ≤0.05%
A forma de onda da tensão da saída é uma onda de seno: taxa ≤1.0% da distorção de forma de onda
Tempo de funcionamento: corredor 60min contínuo sob a capacidade avaliado
Nível da isolação: suporte a tensão para 1 minuto sob 1,1 vezes a tensão avaliado
Fator de qualidade: Q>60 (f=30Hz)
Capacidade variável da fonte de alimentação da frequência: 400kW (amplificador linear push pull)

3, funções principais do sistema:
1) A fonte de alimentação variável da frequência adota um circuito linear do amplificador de potência, que tenha uma saída perfeita da onda de seno e uma baixa distorção de forma de onda
2) Com função automática do ajuste da estabilização da tensão
3) Seguro e seguro. Uma variedade de proteções são integradas neste dispositivo, incluindo: a proteção da divisão de descarga, sobretensão, proteção do ajuste da sobrecarga, saída procura um caminho mais curto a proteção, a proteção zero da bota, a proteção de circuito do amplificador do braço da ponte, a proteção da curva de poder, etc. Quando qualquer tipo da proteção aparece, o dispositivo obstrui imediatamente a saída da tensão do teste e elimina a fonte de alimentação principal do circuito para assegurar a segurança dos pessoais de teste, do produto testado e do sistema de teste
4) O sinal de alta tensão da medida é transmitido pela fibra ótica isolar completamente os circuitos de alta tensão e de baixa voltagem
5) Dois modos de controle: automático/manual
6) a exposição de cristal líquida do ponto 320*240 e os ratos de gerencio múltiplos fornecem uma relação homem-máquina amigável, uma operação fácil e rápida e uma fiação, e verdadeiramente “apenas para olhá-la”
7) Exposição síncrono da tensão, da corrente e da frequência
8) A frequência da saída é continuamente ajustável dentro da escala de 20-300Hz
9) A tensão da saída é continuamente ajustável dentro da escala de 0~350V
10) Com ressonância suporte a função de teste da tensão
11) Com função automática da busca da frequência ressonante, as faixas de frequência automáticas múltiplas da lavagem da frequência podem ser ajustadas

4, função da exposição do sistema:
1) Com uma grande visualização ótica, pode indicar: tensão da saída, corrente de saída, frequência, temperatura ambiental, temperatura do ar da tomada, forma de onda variável da tensão da saída da fonte de alimentação da frequência, data e tempo, tempo da contagem regressiva, informação de falha, etc.;
2) Tem a função de ajustar parâmetros do teste tais como a tensão e o tempo do teste;

5, outras características do produto:
1) O equipamento óleo-enchido no dispositivo não escapa o óleo.
2) Todos os escudos do metal no dispositivo são oxidação-prova e tratamento anticorrosivo, e o revestimento é uniforme e bonito. Os componentes principais têm placas de identificação de aço inoxidável e sinais terminais.
3) O dispositivo pode ser armazenado, montado e desmontado dentro e fora; a função da proteção está completa. O fabricante garante que o equipamento do controle, transformadores, reatores, etc. do dispositivo são em 1,1 vezes a tensão avaliado, e se os flashovers laterais de alta tensão da amostra à terra durante o teste, ele não causarão os ferimentos pessoais e o equipamento de teste não causarão o esforço mecânico e térmico prejudicial. O desempenho elétrico é danificado ou danificado.
4) Cada peça do equipamento tem uma placa de identificação que se conforme ao padrão nacional, as palavras e os símbolos são claros e duráveis, e a placa de identificação é claramente visível quando o equipamento está na operação normal.
