verificador de alta tensão da C.C. Hipot de 120KV 3mA, tamanho pequeno atual do equipamento de teste do escapamento

Grupo portátil do teste da C.C. Hipot, verificador de alta tensão da C.C., fábrica do gerador da C.C.

Descrição do produto

Pesquisado recentemente, projetado, e fabricado de acordo com a condição técnica comum para o gerador portátil da alta tensão da C.C. do padrão do setor de China, o grupo do teste do hipot da C.C. da série de ZGF é um produto da tecnologia da era nova, apropriado para o teste de alta tensão da C.C. e medida atual do escapamento no prendedor do óxido do zin, prendedor magnético da ruptura, cabo distribuidor de corrente, motor ou gerador do poder, transformador, e interruptor no departamento da energia elétrica, unidade de pesquisa científica, estação de trem, central elétrica, central química e assim por diante.

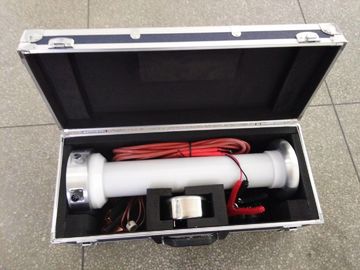

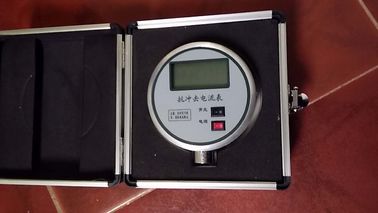

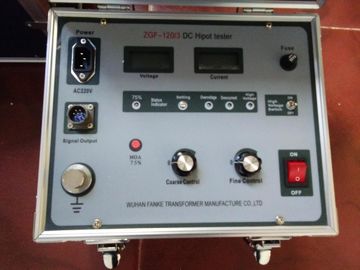

O grupo do teste é composto principalmente da caixa de controle, do tipo impulsionador do cilindro da alta tensão, do microamperímetro inteiramente protegido e da descarga da C.C. haste. A caixa de controle é usada para o controle os dados de teste do processo e da exposição do teste, o tipo impulsionador do cilindro da alta tensão é output a alta tensão da C.C., o microamperímetro inteiramente protegido é para a exposição exata do escapamento atual e transfere os dados à caixa de controle.

O circuito de alta frequência da multi-tensão é adotado no teste ajustado que toma a ligação do primeiro pedido para a técnica a mais atrasada da modulação da largura de pulso de alta frequência de PWM, extremamente aumentando a estabilidade da tensão. O tipo de alta qualidade e portátil é conseguido no gerador da alta tensão da C.C. que é igualmente imune a dano da descarga em agradecimentos avaliados da tensão à adoção do dispositivo do poder super IGBT e às medidas da proteção, do isolamento e da terra especiais.

Os maiores parte do gerador de alta tensão de alta frequência da C.C. da série de ZGF adotam os componentes feitos em América, Alemanha, Japão e assim por diante com a tecnologia avançada, fazendo o equipamento mais seguro, mais estável. o tubo da Multi-tensão é desenvolvido e produzido com tecnologia alemão. Com as características do tamanho pequeno, da grande capacidade, da capacidade de sobrecarga forte, e do teste fácil da operação de campo, o transformador de alta frequência é projetado especialmente por peritos. Anticipando, a empresa continuará a desenvolver ativamente o mercado, para tomar a qualidade e a credibilidade enquanto sua vida, melhora constantemente sua tecnologia, desenvolve produtos de qualidade sofisticados para encontrar as necessidades de usuários, e se esforça para abrir e recast uma glória nova do século.

Características do produto

1. Menor em tamanho, mais claro no peso, com aparência fina e a função completa, mais seguro, fácil de operar, apropriadas para o uso exterior, um produto ótimo na era nova.
2. Adote a tecnologia a mais avançada e tome a ligação do primeiro pedido para a técnica a mais atrasada da modulação da modulação de alta frequência da disposição de lógica da corda da largura de pulso de PWM e do pulso. A frequência é aumentada até 100kHz com tecnologia da alta frequência, fazendo a alta tensão da saída uma relação a mais estável e ondinhas menor.
3. Projeto livre de manutenção. Os componentes principais são dispositivos da importação avançada da tecnologia de E.U., Alemanha e Japão etc. que é durável e não precisa de preocupar-se sobre a descarga que a terra contínua direta procura um caminho mais curto.
4. Precisão alta e medição correta. A tensão e o medidor atual todos têm a indicação digital, com definição 0.1kV da tensão, e 0.1uA atual. O valor da tensão aplicado ao objeto de teste da carga é indicado diretamente através do voltímetro no armário de controle, que não precisam de ser conectadas com o divisor de tensão na parte externa ao se usar, e a conexão da ligação é fácil.
5. Estabilidade alta no regulamento de tensão, regulamento de tensão liso na série completa. O regulamento de tensão da saída adota potenciômetro dos multi-anéis da importação o único com ajuste áspero e ajuste fino. A precisão do ajuste da tensão é melhor 0,1%, a precisão da tensão e da medição atual é menos de 1,0%, e o fator de ondinha é melhor de 0,5%.
6. Saída negativa da polaridade, começo zero, ajustável contínuo, tendo a função da tensão excedente, sobre a corrente, o retorno de zero e a proteção moída. A operação é cofre forte devido à função forte do auto circuito de proteção, índice técnico de todos os tipos que ultrapassam o padrão do setor e produtos similares.
7. Traga a grande conveniência à medida do prendedor do óxido de zinco com a função adicionada da alto-precisão 75%VDC-1mA; nenhum cálculo com uma leve imprensa dada ao botão. Com chave de função do volt de 75% no armário de controle, abra 0,75 botões quando a corrente aumenta a 1000uA durante o teste do prendedor da mitigação, neste tempo, valor indicado no medidor do volt e o medidor atual é dados de 75%. Gire o botão da tensão-acima e o botão do ajuste fino de volta a zero imediatamente depois que o teste é terminado, e pressione o botão verde, elimine a alta tensão e desligue o interruptor de alimentação antes de fazer o outro teste.
8. Função de ajuste conveniente da sobretensão. O valor do volt do ajuste pode tem uma exposição visual com adoção do interruptor digital que faz a operação mais ocasional, unidade do seletor de valor indicada sendo quilovolt.
9. Estrutura Segmental do impulsionador de alta tensão. Apropriado para o uso do campo, conveniente e a economia, uma máquina serve para diversas finalidades.
10. Três pés escondidos do apoio são ajustados na parte inferior para aumentar a estabilidade do impulsionador de alta tensão.

Teste a figura da conexão do circuito

Nota: A caixa de controle (armário) é usada para o controle os dados de teste do processo e da exposição do teste, o tipo impulsionador do cilindro da alta tensão (gerador da alta tensão) é output a alta tensão da C.C., o microamperímetro inteiramente protegido (A) é para a exposição exata do escapamento atual e transfere os dados à caixa de controle.

a haste da descarga é para aterrar e descarga de enterramento após o teste da C.C. do revestimento.

Especificação principal e modelo opcional
