Verificador da tensão da alta precisão HV, instrumento de alta tensão para o teste da subestação elétrica

Grupo de teste ressonante da tensão de Withstand da freqüência variável portátil, para o cabo 35KV e o teste da subestação elétrica

I. Uso do Produto:

Este modelo de teste CHX-108KVA / 27KV, 108KV é projetado para 10KV / 35KV classe cabo XLPE, transformador de potência, CB, CT / PT, barramento em subestação de energia de 35KV para realizar no local AC tolerância teste de tensão com tecnologia de circuito ressonante de freqüência variável ; a tensão de teste mais alta não é mais do que 27KV, 54KV, 108KV; frequência de teste: 30-300Hz; o ciclo de trabalho não é mais do que 60 minutos. ele pode ajudar os clientes a realizar testes preventivos ou testes de sobreposição em testes de tensão de CA

Faixa de teste do conjunto é o seguinte: transformador

1. 500m de cabo 35kV / 300mm2, frequência de teste 30-300Hz, tensão de teste 52kV, tempo de teste 60min.

2, 2000m de cabo 10kV / 300mm2, frequência de teste 30-300Hz, tensão de teste 22kV, tempo de teste 5min.

3, 35kV / 31500kVA transformador principal, capacitância ≤ 0.015uF, frequência de teste 40-300Hz, tensão de teste 68kV, tempo de teste 1min.

4, CB, CT / PT, barramento em subestação de energia de 35kV, freqüência de teste 40-300Hz, teste de tensão não exceda 95kV, tempo de teste 1min.

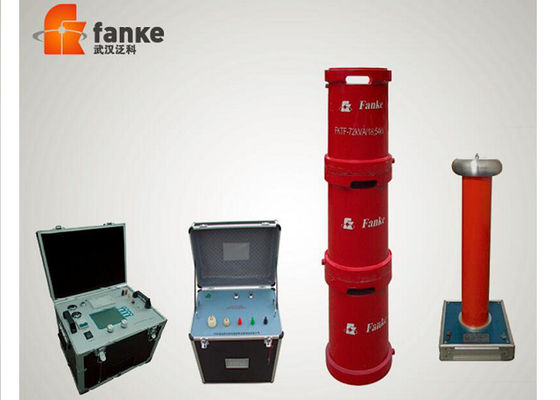

Todo o conjunto de teste consiste de uma fonte de energia de frequência variável, transformador de excitação, 4 peças de reatores e um separador de tensão de alta tensão (divisor de tensão capacitiva). Este tipo de conjunto de teste é mais adequado para subestações de energia de 35KV

II. Dados Técnicos Gerais

1. Capacidade nominal: 108kVA;
2. Potência de entrada: tensão trifásica de 380V, a frequência é de 50Hz;
3. Tensão nominal: 27kV, 54kV, 81KV, 108KV
4. Corrente nominal: 1A; 4A;
5. Freqüência de trabalho: 30-300Hz;
6. Forma de onda de saída do dispositivo: onda senoidal
7. Taxa de distorção da forma de onda: taxa de distorção da forma de onda da tensão de saída ≤ 1%;
8. Tempo de trabalho: 60min contínuos permitidos sob carga nominal; sobrepressão 1,1 vezes 1 minuto;
9. Aumento de temperatura: aumento de temperatura ≤65K após operação contínua por 60 minutos sob carga nominal;
10. Fator de qualidade: dispositivo em si Q≥30 (f = 45Hz);
11. Função de proteção: Sobrecorrente, sobretensão e proteção de flashover do produto de teste para o produto testado (consulte a seção de fonte de alimentação de frequência variável para obter detalhes);
12. Precisão de medição: valor efetivo do sistema 1,5;

III Componentes principais:
