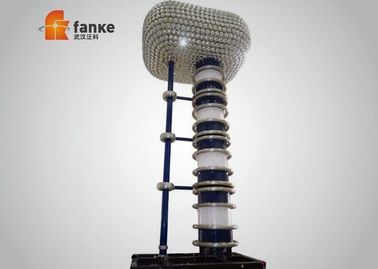

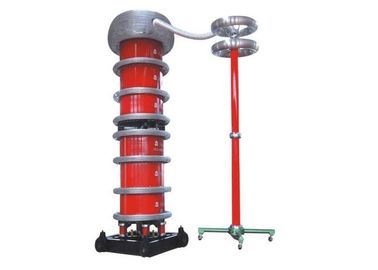

Sistema de teste ressonante da CA da freqüência do poder para o teste de EHV CVT e de CB Rutine

V. Dados técnicos gerais:

1. Modo de circuito ressonante: Série ressonante com indutância variável
2. Modelo do sistema: feito por encomenda
3. Fonte de alimentação de entrada: 380 ± 10% (monofásica), 50Hz / 60Hz
4. Capacidade de produção nominal: feito por encomenda
5. Tensão de saída avaliado: não mais do que 800KV
6. Corrente de saída nominal: feita por encomenda
7. Nível PD em si: não mais do que 10pc
8. Reg. Faixa de freqüência: 50 / 60Hz
9. Forma de onda da tensão da ressonância da saída: onda de seno pura
10. THD da forma de onda de saída: ≤1%
11. Nível de isolamento: sob 1,1 vezes e manter 1 min, normal
12. Ciclo de trabalho: 30 minutos em condições de funcionamento actuais inferiores;
13. Fator de qualidade do próprio conjunto de teste: Q≥30;
14. Aumento de temperatura: Menos de 65 K sob corrente nominal de trabalho 30 minutos;
15. Nível de ruído: não mais do que 65dB
16. Estrutura do Reator: imersa em óleo com tanque de ferro, indutividade ajustável

1. Potência reativa totalmente compensada, a potência do equipamento e da potência é de apenas menos de 1/10 do equipamento medido; com menor volume e mais leve em comparação com o equipamento na mesma capacidade.
2. Com grande capacidade de produção e pequena capacidade de energia, baixo custo, fácil de operar e manter seguro.
3. Circuito de filtro de corrente típica, a distorção de tensão de saída (THD) é muito pequena
4. A corrente de curto-circuito após o flashover ou avaria é apenas inferior a 1/10 (1 / Q) da corrente medida, pode efetivamente prevenir o dano ao ponto de falha após a avaria.
5. Auto blowout o arco após o flashover, é um processo longo e estável para recuperar a tensão ressonante serial, segura.

VII. Função

1. Controle remoto e função de indicação para a fenda do núcleo de ferro do reator: O sensor de folga é instalado no reator, que lê diretamente a folga do núcleo de ferro no console para orientar a operação. A chave limitadora de espaço e o indicador também estão instalados.
2. Função de desligamento automático quando o tempo de duração é suportado : Suportar o tempo adota o temporizador digimatic. Quando o tempo de espera estiver em alta, o sistema será automaticamente desativado.
3. Fecho de posição zero, zero start up function: Com função de limitação zero. Se o regulador de tensão não estiver na posição zero, então o botão de saída de alta tensão não pode ser fechado, garantindo que o sistema passe do zero.
4. Sobre a proteção atual: O sistema está com o relé sobre a corrente, que é de alta anti-interferência, ação rápida, objeto de teste de proteção contra danos de sobrecorrente.
5. Funções de proteção contra sobrecarga de tensão e objeto de teste : Este sistema utiliza a placa eletrônica de proteção contra sobrecorrente e proteção contra sobrecarga, protege o objeto de teste contra sobretensão e sobrecarga. Ele é rápido, estável e confiável, superando a instabilidade, a grande discrição e o ajuste inconveniente da tensão de proteção da esfera. A configuração da proteção contra sobretensão é o ajuste manual, display digital, que é direto, conveniente e preciso. A proteção instantânea mostra a variação do acidente do atraso de queda do sinal de descarga, compara-o com o sinal básico e determina. É de alta precisão, evitando possíveis erros de movimento por variação de acidente de atraso crescente.
6. Função de monitor em tempo real para dados de teste: É capaz de monitorar a voltagem do lado HV, a corrente e a voltagem do lado LV, a corrente, que é a visualização mais direta do status do teste.
7. Display digital de ressonância de circuito e bloqueio de função quando não é de ressonância e intensificar:
8. Ele pode exibir diretamente o status de ressonância do sistema por fator de potência. Se o sistema não estiver no ponto de ressonância, ele deve pressionar o botão de fechamento para acelerar. Quando o sistema for ajustado para ressonância, solte o botão fechar, clique no botão de subir / descer para subir ou descer.
9. Parada de emergência : interruptor de freio de emergência “Step on”. Quando houver condições anormais durante o teste, pise neste interruptor, a energia principal será cortada imediatamente para proteger a segurança do pessoal de teste e do equipamento.

VIII.Accessories

• Caixa de acessórios para acessórios de armazenamento
• Cabos de conexão do console de controle e regulador de tensão
• Cabos de conexão de ragulador de tensão e transformador excitante
• Cabos de saída do transformador excitante
• Cabos de aterramento do sistema
• Cabos paralelos do reator
• Cabos de saída de alta tensão (reator para dividir, divisor para objeto de teste)
• Cabos de medição de alta tensão (os cabos de saída de sinal do divisor de tensão)
• Um relatório de teste final, um certificado de qualidade, um manual do usuário e uma lista de embalagem são oferecidos.

IX. Modelo opcional
