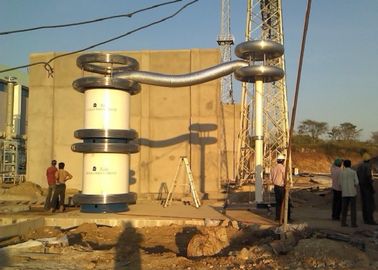

Equipamento longo do teste do cabo da alta tensão XLPE / equipamento de teste 3000KVA ou capacidade do OEM do HV

II. Teste a figura do princípio:


VF: Fonte de Alimentação de Freqüência Variável que é parte de controle e medição no circuito de teste.

T: Transformador de Excitação que fornece a voltagem excitante para o reator de teste de alta tensão
L: Reactor de Teste que é indutância ressonante no circuito LC e produz a tensão de teste

Cx: equipamento testado

MOA1: Pára-Raios é parte de proteção do transformador de excitação
C1, C2: Divisor de tensão (C1 é um braço de alta tensão, C2 é um braço de baixa tensão) que é parte de medição de tensão de alta tensão


III Dados técnicos gerais:

1. Modo de teste do sistema: série ressonante com frequência variável
2. Modelo do sistema: OEM
3. Fonte de alimentação de entrada: 380 ± 10% (trifásica), 50Hz / 60Hz
4. Número de reatores de teste de alta tensão: OEM
5. Capacidade de saída nominal: OEM
6. Tensão de saída avaliado: 150KV ou OEM
7. Tensão máxima do teste: não mais do que 150KV, 300KV, 450KV
8. Corrente de saída nominal: 25A max ou OEM
9. Reg. Faixa de freqüência: 20Hz-300Hz
10. Forma de onda da tensão da ressonância da saída: onda senoidal
11. THD da forma de onda de saída: ≤1%
12. Nível de isolamento: sob 1,1 vezes e manter 1 min, normal
13. Ciclo de trabalho: 60 minutos em condições de trabalho atuais inferiores;
14. Fator de qualidade do próprio conjunto de teste: Q≥60
15. Aumento de temperatura: Menos de 65 K sob corrente de trabalho nominal de 60 minutos;
16. Nível de ruído: não mais do que 65dB
17. Estrutura do Reator: tipo imerso em óleo, tipo cilindro de tubo epóxi ；

IV.Accessories

• Anéis de corona necessários
• Cabos paralelos do reator
• Cabos de saída de alta tensão (reator a dividir)
• Anel de coroa para reator de teste
• Um relatório de teste final, um certificado de qualidade, um manual do usuário e uma lista de embalagem são oferecidos.

V. Modelo típico de reatores de teste

1 modelo opcional para teste de tensão suportável no local de classe XLPE 132KV

Nota: classe de tensão do cabo testado≤ 132kV, 0.25uF / km

2 Modelo opcional para teste de tensão suportável no local da classe XLPE de 230KV

Nota: Classe de tensão do cabo testado≤ 230kV, 0.25uF / km

3 Modelo opcional para teste de tensão suportável no local da classe XLPE 330KV

Nota: Classe de tensão do cabo testado ≤ 330kV, 0.25uF / km

4 outro modelo opcional para teste de tensão suportável no local no cabo XLPE longo

Nota: A tensão de teste do cabo XLPE é considerada como 1.7U ₀

5 Modelo opcional para cabo de classe HV ou EHV e teste de hipoteca AC GIS no local

VI. Tabela padrão de teste no local da IEC 60840: 2011 e IEC 62067: 2011 para cabo XLPE

VII. Tabela padrão de teste de isolamento no local da IEC 62271-203: 2011 para HV GIS
