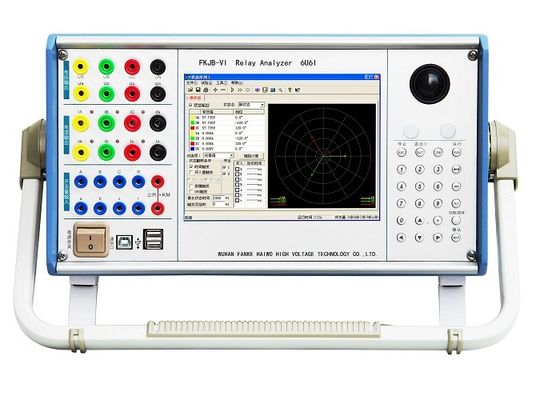

O teste do relé de proteção de 6 * 120V ajustou o analisador do relé de saída dos canais 6U6I

Grupo de teste do relé de proteção, analisador do relé 6U6I, verificador da calibração do relé, verificador detalhado do protetor do relé

I. Características técnicas

1. A combinação flexível padrão da tensão de 12 fases e da saída de corrente da tensão de 6 fases, saída de corrente de 6 fases, pode ser combinada para conseguir o tipo de corrente trifásico da tensão 4-phase convencional, tipo da tensão de 6 fases, corrente de 6 fases tipo, e modo de saída de 12 fases, compatível Os métodos de teste tradicionais também podem realizar convenientemente teste diferencial trifásico e corte rápido de fábrica e teste de auto-injeção.

2. Operação de unidade única é conveniente , Built-in computador industrial de alto desempenho, 8,4 polegadas tela grande TFT LCD, painel de dispositivos com mouse trackball, teclado de operação otimizado, built-in WINDOWS baseado em software de operação Inglês completo. Ele pode ser usado na inicialização, o que é conveniente e rápido de operar.

3. Modo de operação dupla. Além da operação independente, o dispositivo pode ser operado a partir de um desktop ou laptop externo. As duas funções são completamente consistentes e verdadeiramente completas no modo de operação dupla.

4. A nova saída do amplificador de potência linear de alta fidelidade . usa amplificador de potência linear modular de alta fidelidade e alta confiabilidade em vez de amplificador de potência do tipo comutador para desempenho superior. Ele não irá gerar interferência de alta freqüência para o local de teste, e irá garantir uma forma de onda suave e uma excelente precisão de corrente alta para corrente pequena.

5. Máquina host de alto desempenho . A parte central é controlada por DSP, com velocidade de cálculo rápida, capacidade de processamento de sinal digital em tempo real forte, largura de banda de transmissão e conversão D / A de alta resolução. A forma de onda de saída possui alta precisão, pequena distorção e boa linearidade.

6. Função poderosa s. Totalmente teste diferencial, auto-injeção, corte rápido, síncrono, harmônico, falha de reprodução, oscilação do sistema e outras funções. Pode completar uma variedade de trabalhos de verificação complexos em larga escala com alto grau de automação. Ele pode facilmente testar e varrer várias configurações de proteção, executar a reprodução de falhas, armazenar dados de teste em tempo real, exibir gráficos vetoriais e imprimir relatórios on-line.

7. A corrente de 6 fases é conveniente para testes de proteção diferencial trifásica, e a saída de 12 fases pode ser usada para testes de autoinjeção.

8. Prepare o teste de auto-injeção e a função de corte rápido . 10 canais são abertos para 4 pares para testar diversos dispositivos de autoinjeção e de corte rápido. A interface de teste possui um belo design e pode exibir diretamente o diagrama de fiação principal de vários sistemas, o estado de cada contato de comutador e as amplitudes de corrente e tensão. É muito intuitivo e conveniente testar, gravar e exibir todo o processo do dispositivo de autoinjeção.

9. O ponto de contato é rico : 10 entradas de contato e 8 pares de contatos vazios. O contato de entrada é compatível com o contato potencial de 0 ~ 250V, que pode ser reconhecido de forma inteligente e automática. Os contatos de entrada e saída podem ser expandidos de acordo com as necessidades do usuário.

10. Fonte de alimentação DC independente : Possui uma saída de energia DC dedicada de 110V e 220V de alta potência.

11. Interface rica : o painel do dispositivo possui seu próprio teclado e mouse, e a única máquina pode executar operações completas. Além disso, também possui uma porta USB escrava e duas portas USB master, que podem se comunicar com o computador para operação e podem ser conectadas a periféricos como impressoras, teclados e mouses. Também pode ler dados de uma unidade flash USB. O dispositivo também possui uma interface GPS para testes simultâneos das duas máquinas.

12. função de controle GPS . Teste de sincronização de tempo de fase dupla, teste de proteção diferencial longitudinal de fibra, etc.

13. função de auto-proteção perfeita . A estrutura de dissipação de calor é projetada razoavelmente, as medidas de proteção de hardware são confiáveis ​​e perfeitas, e a função de partida suave de energia, autodiagnóstico de software e função de bloqueio de saída são fornecidas.

14. estrutura integrada leve, de baixo custo . É um produto de design conjunto multi-profissional que integra as conquistas científicas e tecnológicas avançadas de várias profissões. Tamanho pequeno, peso leve, alto desempenho e relação de preço.

II. Função e uso

Pode testar vários relés (como corrente, tensão, tempo inverso, direção da potência, impedância, diferencial, ciclo baixo, sincronização, frequência, CC, intermediário, tempo, etc.) e a proteção do microcomputador pode ser verificada e pode simular a fase única para Falhas transitórias, permanentes e de conversão trifásicas foram testadas em todo o conjunto. Também pode completar uma variedade de trabalhos de verificação complexos em larga escala com alto grau de automação. Ele pode facilmente testar e varrer várias configurações de proteção, executar a reprodução de falhas, armazenar dados de teste em tempo real, exibir gráficos vetoriais e imprimir relatórios on-line. A corrente de 6 fases é conveniente para testes de proteção diferencial trifásica, e a saída de 12 fases pode ser usada para testes de autoinjeção.

III Dados de desempenho

1. Saída de corrente AC: 6 canais, cada canal 30A / 400VA
2. 3 canais, 60A / 450VA cada
3. Tempo de saída de corrente alternada: 5A, 7600 segundos; 10A, 1800 segundos; 30 A, 12 segundos ou mais
4. Saída de tensão AC: 6 canais, 120V / 80VA por canal
5. Precisão de saída CA: <0.2% (dentro da faixa principal)
6. Saída de corrente DC: 3 canais, ± 10A / 200VA por canal
7. Saída de tensão DC: 3 canais, ± 160V / 70VA por canal
8. Precisão de saída CC: <0.2% (dentro da faixa principal)
9. Fase: 0 ~ 360 °
10. Precisão da fase: 0.2 °
11. Harmônicas sobrepostas: 0 ~ 20 vezes
12. Freqüência de saída: 0 ~ 1000Hz
13. Precisão de freqüência: <0.001Hz
14. Quantidade de abertura: 10 canais (expansível)
15. Quantidade: 4 pares (expansível)
16. DC Independente: DC110V / 220V, corrente nominal 1.5A

IV. Outros parâmetros técnicos

1. Geradores atuais

1.1 Faixa de ajuste

• Ac 6 fases (LN) 6 * 0… 30A
• Ac trifásico (LN) 3 * 0… 60A
• Ac 1 fase (LN) 1 * 0… 180A
• 6 fases dc (LN) 6 * 0… 10A
• CC de 3 fases (LN) 3 * 0… 20A
• 1 fase dc (LN) 1 * 0… 60A

1,2 Potência

• Ac 6 fases 6 * 260VA / W
• Ac trifásico 3 * 400VA / W
• 1 fase ac 1 * 1080VA / W
• 6-fase dc 6 * 180VA / W
• 3c de fase 3 * 320VA / W
• 1-fase dc 1 * 780VA / W

1.3 Geral

• Precisão ＜ 0,2% típica
• Distorção ≤ 0,5% garantida
• Resolução 1mA

2. Geradores de tensão

2.1 Ajuste tocou

• Ac de 6 fases (LN) 6 * 0… 120V
• Ac de 6 fases (LL) 0… 240V
• DC de 6 fases (LN) 6 * 0… 160V
• DC de 6 fases (LL) 0… 320V

2.2 Potência

• Ac 6 fases (LN) 6 * 70VA
• Ac 6 fases (LL) 3 * 140VA
• 6 fases dc (LN) 6 * 80W
• 6 fases dc (LL) 3 * 160W

2.3 Geral

• Precisão ＜ 0,2% típica
• Distorção ≤ 0. 5% típico
• Resolução 4.0mV

2.4 Gerador, geral

• Faixa de freqüência: sinal senoidal DC… 1000Hz
• Sinal transiente DC… 3000Hz
• Precisão de frequência 0,01%
• Resolução de freqüência 0.01Hz
• Faixa do ângulo de fase -360… + 360
• Precisão do ângulo de fase 0.1

3. Entrada e Saída Digital

3.1 Entrada digital

• Número 8
• Característica de entrada 10-250VDC ou contato livre
• Resolução de tempo 1m s
• Max. Tempo de medição 9999s

3.2 Saída digital

• Tipo contato de relé livre
• Número 4
• Capacidade de quebra ac 0.5A, 250V
• Capacidade de ruptura dc 0.5A, 60Vcc

3.3 Geral

• Tensão nominal de alimentação 240Vac
• Tensão de alimentação admissível 220-264Vac
• Freqüência nominal 50 / 60Hz
• Freqüência permitida 45-65Hz

4. Diversos

• Conexão com PC USB
• Soquete de banana de soquete de terra 4 mm

5. Dimensões: 410 × 360 × 200mm3

6. peso: 23 kg

V. Condições de trabalho

• Temperatura ambiente: -5 graus centígrados - 50 graus centígrados
• Humidade relativa do ar: não mais de 90% (25 graus centígrados)
• O local de uso: interior ou exterior com bom tempo
