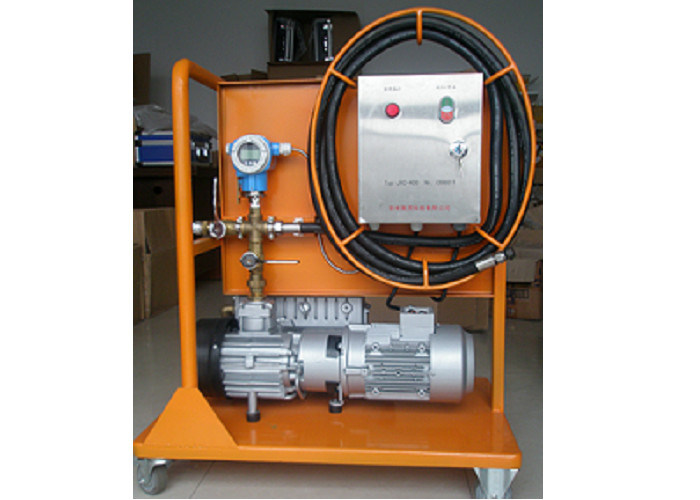

Dispositivo elétrico automático da limpeza do gás das ferramentas SF6 e do aeração

Dispositivo de aspiração e aeração de gás SF6, comissionamento GIS e manutenção de máquina, reparação de disjuntor

I. descrição do produto

Com o rápido desenvolvimento e o aumento do uso de equipamentos elétricos SF6 na indústria de energia, os requisitos para a rápida instalação, comissionamento e manutenção de equipamentos elétricos SF6 (como disjuntor HV SF6, gás SF6 tipo HV GIS) estão ficando cada vez mais altos; o gás SF6 precisa aspirar e arejar rapidamente estes equipamentos no campo.

O dispositivo de aeração e aspiração a gás SF6 da série FK6702 adota a mais avançada tecnologia de equipamentos de manutenção elétrica SF6, e especialmente projetado para aspirar a câmara de ar do disjuntor SF6. Bombas de vácuo com múltiplas potências e múltiplos graus de vácuo finais são opcionais no dispositivo.

II. Características técnicas

1, detecção automática da seqüência de fase de tensão
2, estrutura compacta
3, bombeando rapidamente

4, boa selagem

5, tamanho pequeno, peso leve

III Dados técnicos

1, com bomba de vácuo 40m3 / h
2, indicação digital do vácuo; vácuo final <0,1 mbar
3, taxa de vazamento de gás <1%
4. Conector rápido auto-vedante importado (para conectar o dispositivo de recarga de gás SF6)
5, mangueira M20 × 1,5 / 5m
6, tensão de funcionamento: 208 ~ 240V / 380 ~ 460V / 50Hz AC
7. Dimensões: 800mm × 500mm × 1000mm
8, peso: 85 kg

VI. Configuração e componentes:

1. Bomba de vácuo: padrão alemão RA407
2. Dados de pressão: Alemanha E + H importada
3. Componentes elétricos: Alemanha Moeller
4. Trole transportando: placa de aço grossa de 4mm, projeto melhorado
5. Rodas de rolamento de carga Guangdong Zhongshan Xiangrong supo casters
6. Proteção elétrica feita sob encomenda de aço inoxidável da caixa IP65 da caixa elétrica pequena
7. Fole de aço inoxidável da tubulação
8. válvula: válvula de esfera
9. A fonte de alimentação AC380V reconhece automaticamente a sequência de fases
10. Conector opcional com vários conectores de chave
