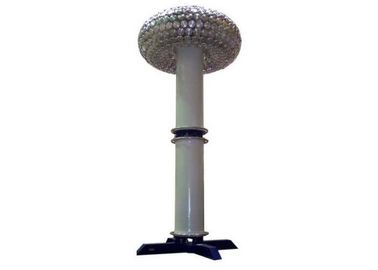

Capacitor de alta tensão da compensação da capacitância do equipamento de medida da CA

Capacitor da compensação da capacitância para o teste de alta tensão da CA

I. Introdução

O capacitor de acoplamento da série OWF é projetado principalmente para teste de alta tensão e medição de PD no campo da indústria de energia. Também pode servir como parte da medição de descarga ou carga simulada de CA no circuito de teste de alta tensão CA. Ele atende ao padrão de fabricação JB / T8169-1999 "capacitores de tensão parcial AC e capacitores de acoplamento AC".

II..Aplicação

• Teste de amostra de sinal de acoplamento PD ajustado sob teste de alta tensão
• Carga simulativa de alta tensão para sistemas de teste de ressonância e sistemas de teste de alta tensão livres de PD

III.Main dados técnicos

• Modelo de tensão mínima: 50kV
• Modelo de tensão máxima: 500kV
• Modelo mínimo de capacitância nominal: 100pF
• Modelo de capacidade nominal máxima: 0.050uF
• Ciclo de trabalho mínimo: 60 minutos ou sob medida
• Sobre o nível de tensão: 1,1 vezes a tensão nominal
• Temperatura ambiente: -40 ~ + 45 ℃;
• Altitude acima do nível do mar: ≤1000m (acima de 1000m, caso contrário indicado)
• Desvio de capacitância: ≤ ± 5%
• Perda dielétrica: ≤ 0,2%
• Nível PD: Un abaixo de 5pC
• Coeficiente de temperatura de capacitância: 5 × 10-4 / K
• Construção: capacitância pura, pouco óleo de isolamento dentro, shell epóxi
• Requisito especial é conforme acordado.

IV. Modelo típico como seguindo
