Sistema de teste ressonante vertical da CA, verificador de alta tensão da CA com freqüência variável
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Princípio: | Circuito típico do teste do LC | Appilcation: | Teste da tensão de Withstand da C.A. no local |
|---|---|---|---|
| Max.Capacity: | OEM | Max.Voltage: | OEM |
| Característica de projeto: | Cilindro e tipo modular reator do teste | Teste a freqüência: | 20-300Hz |
| ciclo de dever: | 60 hortelã ou OEM | Forma de onda da saída: | Boa onda de seno |
| Maneira pedida: | Os componentes podem ser pedidos separadamente | ||
| Realçar: | conjunto de teste de alta tensão,identificador de cabo de alta tensão |
||
Grupo de teste ressonante da CA, equipamento de teste de alta tensão do cabo, grupo de teste da tensão de Withstand da CA
I. Aplicação:
O conjunto de teste de ressonância CA é um tipo de equipamento de teste de cabos de alta tensão para tensão suportada aplicada, que pode ser classificada como sistema de teste de ressonância de frequência variável e indutância variável. O primeiro é sintonizado para ressonância regulando a frequência de teste e o segundo é por indutância ajustável. Modos de regulação diferentes levam ao mesmo objetivo, isto é, a saída de grande capacidade no objeto de teste pode ser obtida inserindo-se uma fonte de alimentação de pequena capacidade.
Para objetos de teste de grande capacidade como cabo XLPE HV, a maior dificuldade para adotar frequência de energia ou teste de tolerância de tensão CA de frequência de energia como teste de aceitação para cabo isolante XLPE, é que ele precisa de fonte de alimentação e equipamentos com grande capacidade. Por exemplo, dado um cabo XLPE de 110kV e 630mm2 com capacitância de 0,188 uF / kM, o parâmetro de teste de cada cabo é 2,9MVA / 128kV / 22,7A se o comprimento do cabo for 3kM. Então há uma conclusão que é impossível fazer o teste de campo da maneira tradicional. No entanto, no sistema de teste de ressonância de frequência variável, por queda da frequência de teste, por um lado, e com um fator de alta qualidade (Q) por outro, a capacidade necessária de alimentação de entrada é 1 / Q do poder de teste, reduzindo assim drasticamente em volume e peso de equipamentos de teste estão disponíveis, ideal para teste de campo.
Fanke empresa possui muitos anos de experiência em fabricação neste tipo de equipamento de teste, tipos personalizados de tais equipamentos de acordo com as necessidades de teste de diferentes clientes , incluindo serviços de OEM, os componentes dos conjuntos também podem ser encomendados separadamente.
II. Componentes principais do conjunto de teste ressonante AC com frequência variável
1. transformador de isolamento

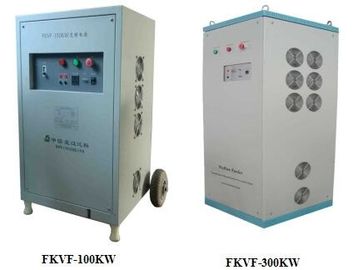

2. Fonte de energia de frequência variável
3. transformador de excitação
4. Grupo de reatores de teste de alta tensão (indutor ressonante)
5. divisor de tensão
6. peça opcional
6.1 Capacitor de carga
6.2 indutor de bloqueio de amortecimento de alta tensão
Nota:
1). Capacitor de carga pode ser opcional quando a linha de carga pequena está testando ou precisa de carga analógica para controlar a freqüência de teste.
2). Reator de teste pode ser produzido para ser 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV para cada peça de tensão nominal de acordo com o escopo de objeto testado diferente ou cliente requried. O max. a corrente nominal de cada reator HV pode ser 1 ~ 5A, 10A, 15A, 20A, 25A, 30A.
3). Circ de teste é como seguindo
VF: Fonte de Alimentação de Freqüência Variável que é parte de controle e medição no circuito de teste.
T: Transformador de Excitação que fornece a voltagem excitante para o reator de teste de alta tensão
L: Reactor de Teste que é indutância ressonante no circuito LC e produz a tensão de teste
Cx: equipamento testado
MOA1: Pára-Raios é parte de proteção do transformador de excitação
C1, C2: Divisor de tensão (C1 é um braço de alta tensão, C2 é um braço de baixa tensão) que é parte de medição de tensão de alta tensão
III Faixa de Objeto de Teste Aplicada
- Cabos de longa distância 110kV ~ 400kV
- 110kV ~ 500kV HV GIS
- Condensador de acoplamento 110kV ~ 220kV HV
- Transformador de Voltagem de Capacitor 110kV ~ 500kV (CVT)
Vantagem e Características:
- Projeto Cordwood para expandir capacitância
- Grande capacitância térmica para uma longa hora de funcionamento contínuo
- Fator de Qualidade: Q≥100 (em f = 30Hz)
- O tamanho pequeno e o peso leve são fáceis para o teste de campo.
- Faixa de freqüência de trabalho: 20-300Hz

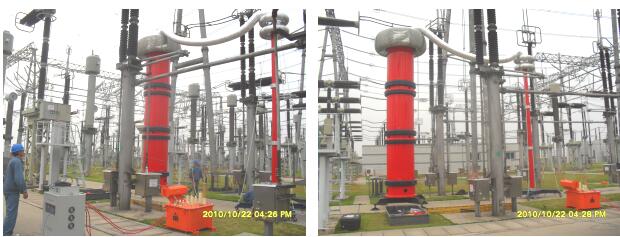

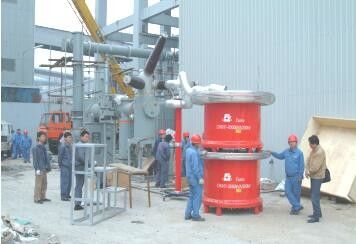

Figura de teste de campo
Nota: O conjunto de teste ressonante de 750KV / 5A CA com frequência variável da Fanke Alta tensão é realizado com tensão suportável na subestação de energia de 500KV
