Tipo testes ressonantes do tanque do ferro da indutância variável do equipamento de testes do cabo de alta tensão
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Teste o princípio: | Circuito ressonante da frequência variável ou da indutância variável | Uso: | Impulsionador da alta tensão no sistema de teste ressonante |
|---|---|---|---|
| Max.Capacity: | 25A/piece ou OEM | Max.Voltage: | 400KV/piece ou OEM |
| Teste a freqüência: | 20-300Hz ou 50Hz | ciclo de dever: | 60 hortelã ou OEM |
| Teste a precisão: | Nenhum menos de 1,5% | Special para: | Teste no local para o cabo longo e os SOLDADOS da alta tensão XLPE |
| Norma de ensaio: | 60060-1:2010 do IEC; O 60840:2011 do IEC e o 62067:2011 do IEC para XLPE cabografam | ||
| Realçar: | grupo do teste de alta tensão da C.A.,detector subterrâneo do cabo |
||
Tipo reator de alta tensão do tanque do ferro do teste, equipamento de teste ressonante da indutância variável, teste do cabo
I. Aplicação:

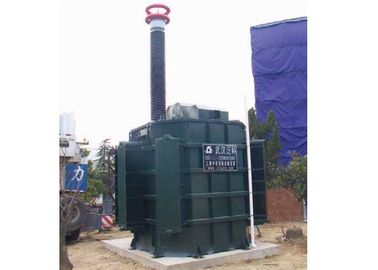

Grande capacidade de série CHX (L, TX) & tanque de ferro-tipo sistema de teste de ressonância de regulação de indução é usado principalmente para suportar tensão AC ou de teste de resistência de tensão AC ex-fábrica para cabo HV XLPE ou outro equipamento de potência de 110KV ~ 500KV classe, que Significant vantagens é apropriado para o trabalho contínuo muito longo. Este produto de Fanke foi subscrito pelo estado Grid Corporation do instituto de pesquisa de alta tensão de China Wuhan (conforme por. A imagem acima). A especificação é 350KV, 35A. eles são usados para teste de tolerância de tensão de estimulação de longa duração de cabos de super alta tensão (teste de tipo para EHV XLPE).
Nota: O reator de teste de alta tensão tipo tanque de ferro com ressonância de frequência variável também pode ser louco por encomenda.

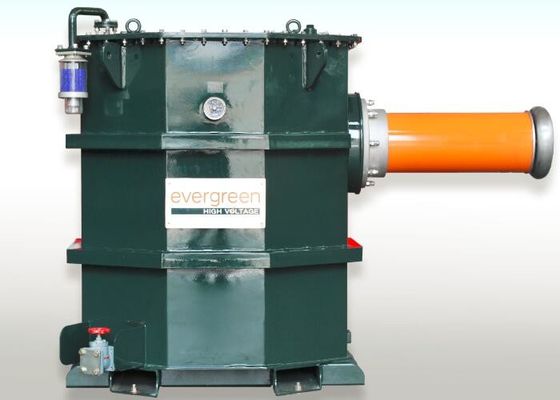

A bucha de saída de alta tensão no reator de teste pode ser projetada para ser lateral horizontal.
II. Objetos aplicáveis
- Resistência de tensão CA de campo e teste de resistência de tensão CA de fábrica do cabo de alimentação de alta tensão de 110KV - 500KV.
III Características principais
- Estrutura de estilo caixa de ferro, boa dispersão de calor, sendo capaz de operar por muito tempo.
- O capacitor da fonte de alimentação de entrada é apenas 1 / Q da saída.
- Peso as1 / 5 ~ 10 de transformador de teste de freqüência de energia convencional
- Nenhuma sobretensão transitória ao avariar o testador
- Ampla faixa aplicável, boa flexibilidade de aplicação, ampla faixa de capacitores
- testador.
- Quando quebra o objeto testado, a condição de ressonância é danificada, a corrente de curto-circuito será reduzida ao mínimo automaticamente, pouca corrente de curto-circuito no ponto de falha
- Equipado com sistema inteligente de medição e controle, a longo prazo de
- detectar de forma inteligente e automática, dispensar o pessoal de plantão.
- Poderia ser projetado como veículo montado e equipado com veículo de teste especial.
IV. Dados técnicos gerais:
- Modo de teste do sistema: Série ressonante com frequência variável ou indutância variável
- Número de reatores de teste de alta tensão: OEM
- Capacidade de saída nominal: OEM
- Tensão nominal de saída: máx. 400KV / peça
- Corrente de saída nominal: max.25A / piece
- Reg. Faixa de freqüência: 20Hz-300Hz
- Forma de onda da tensão da ressonância da saída: onda senoidal
- Nível de isolamento: sob 1,1 vezes e manter 1 min, normal
- Ciclo de trabalho: OEM ou 60mins sob condições de funcionamento atuais avaliado;
- Fator de qualidade do próprio conjunto de teste: Q≥60
- Aumento de temperatura: Menos de 65 K sob corrente de trabalho nominal de 60 minutos;
- Nível de ruído: não mais do que 70B
- Estrutura do Reator: tipo imerso em óleo, tipo cilindro de tubo epóxi ；
Nota: exigência especial pode ser feita por encomenda
