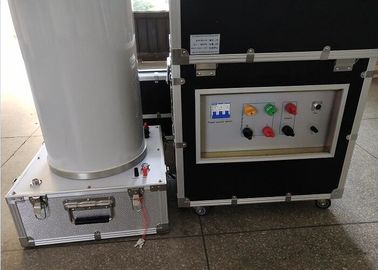

Equipamento de teste de DC Hipot para o tipo de refrigeração água verificador atual do escapamento do gerador

Gerador de alta tensão da CC da grande capacidade, verificador de Hipot da CC para o tipo refrigerado a água Gerador, Tesing atual do escapamento

I. Aplicação:

FKSZG série grande capacidade DC gerador de alta tensão (DC hipot tester), também nomeado como "water-cooled gerador testador de corrente de fuga", é projetado para uso de teste de tensão de corrente e corrente DC de resfriamento refrigerado a água. a corrente de condução do enrolamento do gerador é muito grande, na tensão de teste para 20-150mA ou mais. Se não há capacidade de saída suficiente do gerador de alta tensão DC, não pode aumentar.A atual corrente de saída do testador DC de alta tensão doméstica é geralmente dentro de 10mA, a corrente de saída do gerador de alta tensão 200mA está em branco.

A ideologia orientadora de design e fabricação é causada pelo seguinte:

1, devido à grande corrente de condução do enrolamento do gerador refrigerado a água é muito grande, na tensão de teste para 20-150mA ou assim. Se não houver capacidade de saída suficiente do gerador de alta tensão DC, não pode aumentar.

2, a corrente de saída atual do verificador da alta tensão da CC doméstica é geralmente dentro de 10mA, a corrente de saída do gerador da alta tensão 200mA está em branco.

3, o teste DC para o equipamento elétrico de alta tensão geral, pode ser encontrado no isolamento dos defeitos de penetração, e para o motor, ele pode encontrar unicamente seus defeitos de isolamento local (isolamento final da bobina do estator)

4, a fim de ser capaz de medir com precisão a corrente de fuga do gerador resfriado a água, a série FKSZG de gerador de alta tensão especialmente concebido para uma variedade de teste de circuito de compensação de corrente de interferência pode excluir completamente a corrente de fuga e a polarização do tubo de água Influência potencial, realmente mediu a corrente da amostra de teste.

Gerador da alta tensão da CC da série 5.FKSZG com o circuito do doubler da tensão da freqüência intermediária. A primeira aplicação da mais recente tecnologia de modulação por largura de pulso PWM e dispositivos IGBT de alta potência. E de acordo com a teoria da compatibilidade eletromagnética, o uso de blindagem especial, isolamento e aterramento e outras medidas. De modo que o gerador de alta tensão DC para alcançar uma alta qualidade, portátil e pode suportar a descarga de tensão nominal sem danos.

6.Com base na tensão de saída do gerador testado não é mais do que 20KV (Un), a tensão de teste de hipoteca DC no local é 3Un = 60KV, corrente de fuga tipo gerador de energia refrigerado a água é geralmente inferior a 200mA. Então, o modelo de teste FKSZG - 80KV / 200mA é para ficar com alguma margem ..

II. Características técnicas

Testador de série FKSZG é projetado para corrente de fuga do gerador resfriado a água e teste de resistência de tensão DC, é baseado no "método de blindagem de baixa tensão" desenvolvido o princípio do uso de circuito de tensão de freqüência intermediária, usando a modulação de largura de pulso PWM mais recente tecnologia e dispositivos IGBT de alta potência. E de acordo com a teoria da compatibilidade eletromagnética, o uso de blindagem especial, isolamento e aterramento e outras medidas. Suas principais características são:

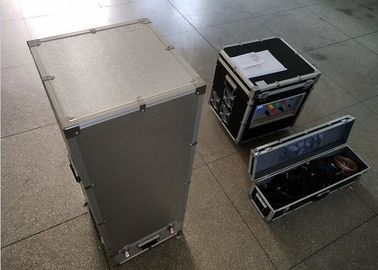

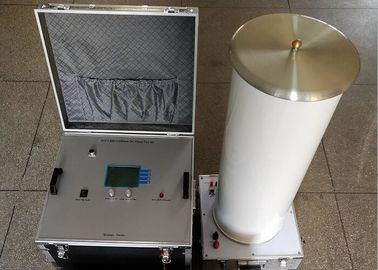

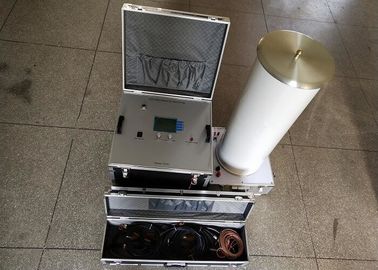

1) Todo o conjunto de dispositivos apenas pela caixa de energia e o cilindro de dupla voltagem, a fiação é muito simples.

2) Use o circuito eletrônico para controlar e regular a tensão, fácil de operar, confortável; tensão, corrente, etc. são lidos diretamente no LCD e sem conversão.

3) Tem tempo e funções de auto-pista, projetado de acordo com os requisitos dos procedimentos de teste e padrão de teste relativo do gerador

4) Perfeito sobretensão e proteção contra sobrecorrente.

IV. Parâmetros técnicos

V. modelo opcional

Modelo: FKSZG- 60KV / 200mA: teste para a tensão de saída do gerador testado ≤ 15KV (Un)

Modelo: FKSZG-80KV / 200mA: teste para a tensão de saída do gerador testado ≤ 22KV (Un)

Modelo: FKSZG- 90KV / 300mA: teste para a tensão de saída do gerador testado ≤ 25KV (Un)

Modelo: FKSZG- 120KV / 300mA: teste para a tensão de saída do gerador testado ≤ 35KV (Un)

VI. Figura de conexão de teste

VII. Lista de suprimentos
