Água de refrigeração tipo conjunto de teste de resistência de isolamento de equipamento de teste de gerador

Verificador da resistência de isolação, tipo refrigerado a água verificador da isolação do gerador de poder, corrente 40mA do Curto-circuito

I. introdução do produto:

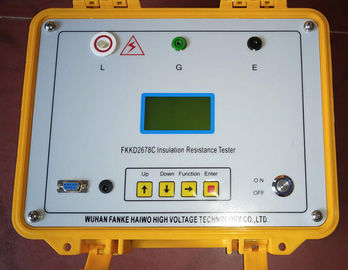

O verificador da resistência de isolação do modelo FKKD2678C é usado especialmente para a resistência de isolação ao gerador de poder refrigerado a água, mas igualmente pode ser usado para o teste do laboratório ou do teste de isolação do campo a outro equipamento elétrico. Corrente de saída maior que 25mA. A tensão máxima de saída de 5000V. Inclui sistema de medição de micro-corrente de alta precisão, sistema de reforço digital. Basta usar linhas de alta tensão e uma linha de sinal conectando o produto de teste pode ser medida. Medição automática, os resultados do visor de cristal líquido de tela grande e armazena os resultados.

II. Principais características :

1. micro controlador de 32 bits, interface de usuário Inglês, fácil de operar.

2. Calcula automaticamente a taxa de absorção e o índice de polarização e economiza automaticamente 15 segundos, 1 minuto, 2 minutos e 10 minutos para facilitar a análise de dados por minuto.

3. Corrente de saída, (2500V, a saída é maior que 25mA), correntes de curto-circuito maiores que 40mA.

4. Uma tecnologia de módulo gerador de alta tensão totalmente fechado, a proteção da resistência interna, segura e confiável.A capacidade anti-interferência, para atender a operação no local da subestação EHV.

5. O teste de descarga automática é concluído e monitora em tempo real o processo de descarga.

III Principais dados técnicos

• Precisão: ± 10%
• Faixa: 0.1M ~ 250GΩ
• Teste de tensão: 2500 V, 5000 V
• Corrente de curto circuito: 25mA
• Tempo de medição: 1 minuto a 10 minutos (com a medição relacionada)
• Fonte de Alimentação: 180 ~ 270VAC, 50Hz / 60Hz ± 1% (utilidade ou energia do gerador)
• Ambiente de Trabalho: Temperatura -10 ~ 40 ℃, umidade relativa de 20 a 80%.

IV. Indicação de Conexão

1. Terminal de linha - terminal L ou terminal de teste de saída de alta tensão

L - "Linha" para a saída de alta tensão, conhecida como o lado da linha, medida pelo cabo de alta tensão que leva à linha de extremidade ou objeto testado, por exemplo, conectado aos enrolamentos do motor.

2. Departamento de terminal de água - terminal G

G ---- conectado com a água recebida no gerador da pia.

3. Base do terminal - terminal E

Terminal de aterramento, conectado à estrutura do gerador com aterramento.
