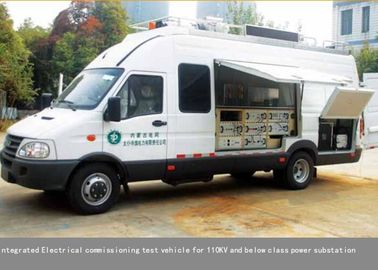

Veículo elétrico móvel rápido do teste do equipamento de medida de alta tensão da revisão

Veículo integrado elétrico do teste, veículo elétrico móvel do teste, revisão rápida

I. Descrição e aplicação dos produtos

FKSTM série elétrica veículo de teste abrangente built-in centralizado instrumentos de teste elétrico no veículo, que o controle unificado será realizado por computador e software; cada instrumento de teste de controle centralizado também pode ser usado independentemente.
O veículo de teste elétrico abrangente com configuração diferente pode terminar diferentes itens de teste de pré-comissionamento ou comissionamento para equipamentos elétricos da subestação 220KV e abaixo. O corpo do veículo (Iveco ou Transit) é considerado como um transportador registrado em “Engenharia Nacional”.
Diretório de Veículos ”com anúncio especial de licenciamento de automóveis aprovado pelo Ministério da Indústria e Informação; eles podem ser licenciados em Depart of Motor Vehicles.

II. Realizou itens de teste do veículo de teste integrado

Artigos do teste do transformador 1.Power

• Resistência de isolamento
• Resistência DC,
• perda dielétrica e capacitor,
• relação, polaridade e tranches;
• característica de tapping de carga;
• Tensão de corrente alternada

Itens do teste do interruptor 2.High-voltage

• resistência de isolamento,
• desempenho característico da maquinaria,
• Teste de resistência de contato
• Suportar tensão AC;

• Resistência de isolamento,
• Resistência DC de enrolamento,
• Resistência de tensão,
• perda dielétrica e capacitor;
• razão e volt-ampère característica ；

• Resistência de isolamento;
• perda dielétrica e capacitor ；

• Resistência de isolamento,
• Tensão CC suportável,
• detecção de contador de descarga ；

• Resistência de isolamento,
• Tensão AC suportável

7. teste do óleo de isolamento

• Resistência do óleo do transformador

• Teste de proteção do relé,
• Verificação da fase de circuito

III Composição do sistema

O veículo de teste é equipado com as seguintes unidades de sistema: sistema de gabinete, sistema à prova de terremotos, sistema de teste elétrico,
sistema de monitorização fora de campo, função de intercomunicação, sistema de iluminação, sistema de protecção de segurança, sistema de fonte de alimentação auto-fornecido, sistema de identificação, sistema de imagem de aparência.

IV. Características técnicas

• Integre as orientações do programa de testes, o controle do processo de teste, a análise dos resultados dos testes, o relatório de testes automáticos gerados e impressos, a consulta de dados e o gerenciamento de informações como um todo. Teste abrangente multi-projeto, controle centralizado por computador que possui vantagens função de teste perfeito, alta precisão de teste, velocidade de teste rápido, processo de teste inteligente, de fácil operação, bem como perfeito assistente e sistema de segurança.

• Tipo de veículo: Iveco de tamanho médio ou Transit
• Tamanho: 6980 × 2120 × 3050 ou 5980 × 2120 × 2940mm
• Carga total: 3-6persons
• Base de roda: 3310mm
• Licenciamento de veículos: com anúncio de licenciamento e pode ser licenciado em DMV local.

• Para garantir a aparência geral de uma imagem unificada usando o mesmo painel unificado, caixa conectada e design modular.
• Pode ser usado independentemente ou controlado pelo IPC.
• O software de teste centralizado usa a interface de operação do instrumento virtual com o menu em inglês. Cada instrumento centralizado tem o seu interruptor de alimentação individual, bloqueio mútuo, função scram, a fonte de alimentação indica, proteção contra fuga de terra.
• O instrumento de controle centralizado é fixado nos racks, com sistema especial de mitigação de choques, o que o torna muito mais seguro e estável
• Projeto da câmara de pressão para as cremalheiras e fixado no veículo, conveniente para usar-se autônomo
• Conveniente para conexão para a linha de teste, linha de alimentação e linha de comunicação, todos são conectados à tabela diretamente ao testador.
• Ser capaz de testar o armazenamento de dados, imprimir relatórios online e gerenciamento.
• Múltiplas blindagens, medidas de quarentena, sobretensão, sobrecorrente e recuperação, bom desempenho antiparasitário, seguro para ser usado.

• Os instrumentos de controle centralizados e o acessório, o instrumento de controle não centralizado e as ferramentas auxiliares de teste e de anexação são armazenados no armazenamento com o projeto externo montado.

• Unidade de ar condicionado: usando o ar condicionado incluído durante a movimentação; tipo de teto ar-condicionado usado enquanto parque para teste.
• Unidade de iluminação: instalação de integração de lâmpada de cabeça e vidicon, pode ser colocada encolhida, gire 360 ​​graus.

• equipado com alto-falante, três interfones, conveniente para comunicação.

• câmera de vigilância de alta definição pode ser monitorada pelo projeto de instalação do telhado, vedio fora do campo pode ser exibido pelo sistema de supervisor equipado no veículo.

• Gerador de motor a gasolina Yamaha de 5kw fixado no veículo, fonte de alimentação e cabo controlado e recebido automaticamente.

• LCD montado no veículo equipado que pode anunciar informações de aviso de segurança.Completamente equipado com identificação e aparência, GPS, esgrima de raio infravermelho.

IV. Dados técnicos e escopo de fornecimento

• Iveco ou tamanho do trânsito (L * W * H): 6980 * 2120 * 3050 milímetros ou 5980 * 2120 * 2940 milímetros um
• Reequipamento do corpo do veículo Zona de acionamento, área de operação de controle mestre, área de instalações de teste Um
• 5kw gerador Yamaha EF6600, poder de backup de um
• Um sistema de iluminação de raiz
• Sistema de alarme amplificado montado no veículo: Um
• Ar condicionado central suspenso: Ventilação de aquecimento e refrigeração no veículo Um
• Enrolador de bobina de cabo (bobina de fio duplo): Linha de energia externa de controle automático

2.Comunicação, dispositivo inteligente e software

• Computador montado em veículo especial: computador portátil de 15 "1set
• Display de cristal líquido: 15 "1 conjunto
• Vigilância por vídeo LCD: 15 "1set
• Marca de impressora a laser: HP 1set
• Sistema de alimentação de energia montado em veículo FKSTM 1set
• sistema de localização fixa GPS montado em veículo FKSTM 1set
• Software de comunicação de instrumentos FKSTM 1set
• Vigilância por vídeo e suporte FKSTM 1set
