Tipo rachado ajustado do equipamento de teste elétrico grande do teste da injeção da corrente secundária

Grande conjunto de teste de injeção de corrente, conjunto de teste de injeção de corrente lateral secundária, tipo Split, tempo curto de trabalho

I. Descrição do produto

O jogo grande do teste da injeção da série de DDG é um tipo do gerador de corrente pesada, é usado na central energética, na subestação, na planta elétrica dos dispositivos e na pesquisa científica, no quarto do teste, etc. Funciona por pouco tempo ou por encomenda, com pequeno volume, peso leve, bom desempenho, facilidade de revisão, O conjunto de teste também é chamado de gerador de corrente pesada, Teste de injeção de corrente secundária ou Conjunto de teste de injeção de corrente primária.

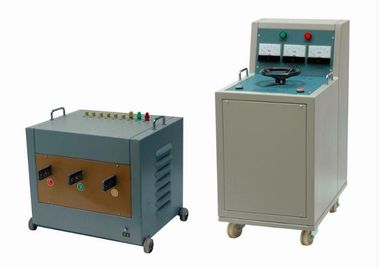

O grande conjunto de teste de corrente consiste em uma caixa de controle de tensão e um grande gerador de corrente com fio de teste de corrente grande. É usado principalmente para testes de MCCB, ACB, barra de bus e vários transformadores de corrente quando necessário. É amplamente utilizado em pesquisa, produção e locais de teste elétrico de energia, ferroviárias, petroquímicas, metalúrgicas e empresas de mineração. O tempo máximo de saída contínua na corrente nominal é geralmente 5mints em mais de 10mints fora.

II. Aplicações:

• Teste de impacto atual para MCCB, ACB, barra de ônibus e vários CT
• O campo de calibração atual para CT / PT e outros equipamentos elétricos.
• Teste atual da ascensão do temperatire
• Interruptor, disjuntor, teste de operação do relé de corrente
• Calibração para amperímetro tipo placa, alicate amperímetro, transformador de corrente

Nota :

• Estrutura portátil, ajustável de quantidade atual de saída, medição bi-direcional atual e leitura direta
• Diferente padrão de corrente de saída pode ser feito de acordo com a solicitação do usuário.
• O tipo cyle de serviço longo pode ser feito por encomenda.

III Tipos de impulsionador atual

• tipo de um corpo para abaixo da fase única 3000A
• saída de corrente monofásica
• Saída atual trifásica

IV. Funções de controle universal

1. Tela digital
2. Alta precisão
3. Alta resolução;
4. Auto Timing
5. Totalmente Protecções
6. Alarme
7. Auto Timing

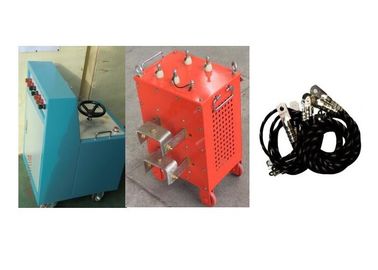

V. Principais componentes de um conjunto

• Armário de controle de regulação de tensão,
• grande impulsionador atual
• grandes cabos de conexão de corrente (opcional)

VII. ESPECIFICAÇÕES TÉCNICAS:

1. Saída: feito por encomenda, onda senoidal,
2. Capacidade: feita por encomenda
3. Intervalo de tempo: 0-999S
4. Duração: 5 minutos na capacidade nominal
5. Tensão de entrada: AC220V ou 380V ± 10% 50 / 60Hz ± 1
6. Temperatura ambiente: ℃8 ℃ ～ 50 ℃
7. RH: 85%, sem orvalho
8. Nível do mar acima: 1000 metros ou abaixo

9. Tensão de saída: 3 V, 6 V

10. Tempo máximo de saída contínua na nominal: 5 minutos ligado / mais de 10 minutos desligado.

11. Forma de onda de saída: A corrente de saída é uma onda senoidal padrão com uma pequena falha, que é melhor que o padrão de índice de requisitos do sistema de energia, e o fator de ondulação é inferior a 0,3%

12. Precisão de medição: maior que 0,5. O voltímetro atual mostra verdadeiro valor efetivo, alta precisão e alta estabilidade.

13. Modo de corrente de saída: o verdadeiro valor efetivo é continuamente ajustável;

14. Estabilidade atual: maior que 0,5%

15. Método de fiação: de acordo com os requisitos

16. Configurações de proteção: excesso de corrente, proteção de posição zero

17. Funções: regulagem de tensão do motor elétrico, subida e descida de corrente, com temporizador, com alarme após temporização.
