No equipamento CT do equipamento de teste CT da PT da calibração do local o nível E 100/3 de PT que calibra
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Uso: | Teste calibarting do CT pinta | Escala do objeto de teste: | Nível S CT e teste de 100/3 de pinta Calibating |
|---|---|---|---|
| Escala de CT/PT: | Corrente: (1%-149%) em (em =5A) (5%-149%) (em =1A) na tensão: (5%-149%) Un (Un =100V, 150V, 100V/3); | Teste a escala da saída: | componente da Em-fase (%): 0.0001~200.0 definições: 0,0001 componentes da quadratura: 0.001~700.0 de |
| Erro elementar: | componente da Em-fase: Componente da quadratura do ±Dx de ΔX=± (X×2%+Y×2%): ΔY=± (X×2%+Y×2%×34.48) ± | Fonte de Alimentação: | 220V, 50Hz |
| Realçar: | analisador ct pt,conjunto de teste ct pt |
||
Grupo de teste da calibração no local do CT PT, calibrador de CT / PT, nível CT de S e 100/3 de PT que calibra
I. Descrição do produto:
O conjunto de teste de calibração HGQB-C CT / PT é um novo sistema de teste automático. Utiliza tecnologia eletrônica avançada para coletar e decompor diretamente os sinais de erro do TC / TP e, após o cálculo adequado, os pontos percentuais, os erros de fase e os erros ortogonais do TC / TP testado são exibidos no LCD digital ao mesmo tempo.
O conjunto de calibração é especial para calibrar o teste para o nível S CT e PT com voltagem secundária de 100 / 3V. Pode ser usado no laboratório ou no campo. Este conjunto de testes é amplamente utilizado em metrologia, fornecimento de energia e outros departamentos e fabricantes de transformadores. É um instrumento ideal para testar e verificar Transformadores.
II. Pedido arquivado
- Departamento de poder que funciona departamento de inspeção,
- Fabricantes de CT / PT,
- Laboratórios de teste CT / PT,
- Calibrando Centros de Medição

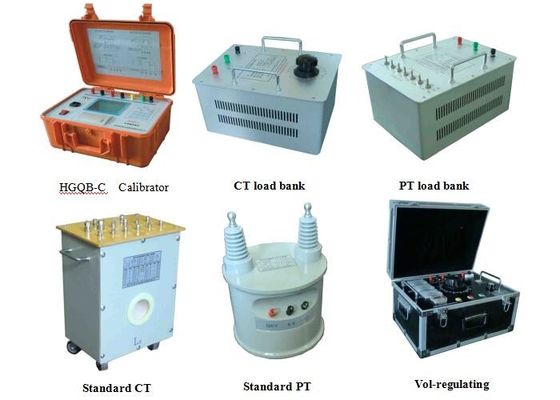

III Lista de componentes do conjunto de testes
| SN | Nome | Modelo | Parâmetros técnicos | Unidade |
| 1 | Calibrador de Indutor Mútuo | HGQB-C | 2.0-grade | 1 conjunto |
| 2 | Banco de carga CT | FY96 | Corrente nominal: 5A Capacitância: 2.5VA-80VA | 1 conjunto |
| 3 | Banco de carga PT | FY95 | Tensão Rated: 100V Capacitância: 1.25VA-158.75VA | 1 conjunto |
| 4 | CT | HL-S23S | Corrente: 5A-1000A / 5A, Classe: 0.05S | 1 conjunto |
| 5 | PT | HJ-S10G3 | Relação: 10KV / 100V, grau: 0,05 | 1 conjunto |
| 6 | armário de controle regulador de tensão | KZX05-HII | 5KVA + 300VA | 1 conjunto |
| 7 | Chumbo atual | 1000A * 3m * 1 peça 500A * 3m * 2 partes 250A * 3m * 2 partes 100A * 3m * 2 partes | 1 conjunto | |
| 8 | Linha atual, fio de pressão | 1 conjunto | ||
| 9 | Programas | 1 conjunto |
IV. Recursos da máquina host
- Display: grande tela de LCD;
- Armazenamento: armazene um total de 100.000 PT, dados de CT e dados de erro de 1% do CT;
- Auto-medição: medição automática;
- On-line: link para computador;
- Impressão: impressão em tempo real ou impressão, perguntando;
- Objeto de medição: CT, PT, impedância, admitância;
- Determine automaticamente as instruções, como polaridade, fiação, erro de proporção, etc: proteger efetivamente a segurança de pessoal e equipamentos.
V. Dados técnicos do conjunto de teste
| Condições ambientais | T: 5 ℃ - 40 ℃ RH: <80% (25 ℃) Altitude: <2500 m Frequência de alimentação: 50 Hz ± 0.5 Hz tensão de alimentação: 220V ± 5V |
| Faixa de medição | Componente em fase (%): 0,0001 ～ 200,0 Resolução: 0,0001 Componente de quadratura: 0,001 ～ 700,0 Resolução: 0,001 Impedância (Ω): 0,0001 ～ 20,0 Resolução: 0,0001 Admissão (ms): 0.0001 ～ 20.0 Resolução: 0.0001 |
| Erro elementar | Componente em fase: ΔX = ± (X × 2% ＋ Y × 2%) ± Dx Componente em quadratura: ΔY = ± (X × 2% × Y × 2% × 34,48) ± Dy "X", "Y" - Valor exibido "Dx, Dy" - erro de quantização Dx = 2, Dy = 5 Dial-gage: 2-grade |
| Área de trabalho | Corrente: (1% －149%) I n (I n = 5A) (5% －149%) I n (I n = 1A) Tensão: (5% －149%) U n (U n = 100 V, 150 V, 100 V / 3) (5% －149%) U n (U n = 100 V / 3) |
| Dimensão (mm) | 260 mm (L) × 350 mm (L) × 150 mm (A) |
| Peso (kg) | 6 Kg |
