Haste de alta tensão portátil da alta tensão do vidro de fibra do voltímetro de Digitas

De alta tensão Rod do vidro de fibra, vara da descarga da CC, teste de alta tensão

I. Introdução ao Produto

A haste de descarga de CC da série FKDS é o uso do novo processamento de materiais de isolamento. Ele alongou, características de encolhimento. Modelo de haste telescópica portátil é fácil de usar no teste de alta tensão ao ar livre, especialmente em teste de tensão DC, para testar o acúmulo de carga, a descarga, para garantir a segurança pessoal usando a descarga da haste de descarga, é garantir que o necessário para cada teste de a segurança pessoal da arma. Haste telescópica portátil é fácil de transportar, conveniente, flexível, tem as vantagens de pequeno volume, peso leve, seguro e confiável, é uma ferramenta segura de falta pessoal de alta tensão.

II. Classe opcional

• FKDS-10KV: faixa de tensão de descarga 0-50KV
• FKDS-35KV: faixa de tensão de descarga 0-100KV
• FKDS-110KV: faixa de tensão de descarga 0-200KV
• FKDS-220KV: faixa de tensão de descarga 0-500KV

III Usando caminho (por exemplo FKDS-10KV)

1. retire a parte telescópica da haste de descarga telescópica portátil

2. o plugue do fio de aterramento preparado é inserido no soquete da extremidade da cabeça da haste de descarga, e a outra extremidade do fio terra é conectada com a terra, e o aterramento é confiável

3. descarga deve ser concluída após o teste, o botão de reforço de caixa de controle DC gerador de volta a zero, neste momento pode observar a caixa de controle da queda de tensão do voltímetro para 15KV ~ 20KV ou assim, pode descarregar

o

4. descarga deve ser o primeiro a usar a haste frontal de metal apontou, vá devagar em amostras de teste de fonte de alimentação desconectada. Neste momento, a eletricidade de liberação da haste de descarga é após a descarga de resistência de descarga. Em seguida, a haste de descarga no gancho para ligar a amostra, segunda eletricidade.

IV. Atenção

1. da descarga do capacitor de amostra, deve ser após o teste, desligue a energia após o teste, você deve esperar por um período de tempo, a carga no cilindro e os tempos de amostra por si só na auto-descarga. Isto pode ser observado na caixa de controle da voltagem do medidor de voltagem o declínio gradual no outono, quando o medidor de voltagem para baixo para uma voltagem mais baixa, geralmente em 5Kv ~ 15Kv, haste de descarga disponível para mover gradualmente para a amostra próxima. Primeiro através da descarga livre de ar livre, então você pode ouvir um som de assobio, quando não há som, com uma ponta para tocar no teste da haste de descarga, finalmente, testar a descarga direta de aterramento.

2. A magnitude da carga acumulada das 2. grandes amostras de capacitância é proporcional ao tamanho do capacitor da amostra e a tensão aplicada, e é proporcional ao tempo

3. após alguns quilômetros acima do teste do cabo de alta tensão, o tempo de descarga é geralmente muito longo e precisa descarregar repetidamente. Capacidade de resistência é grande, precisa encomendar uma grande capacidade da haste de descarga

4. é estritamente proibido sem poder de teste aberto para descarregar a amostra com a haste de descarga.

5. proibir estritamente o uso do pé e da haste pesada da extrusão, curvando-se, quebrando a haste da descarga é estritamente proibida

6. proibir a haste de descarga úmida, afetar a resistência do isolamento, deve ser colocado no lugar seco

V. Conjunto completo de produtos

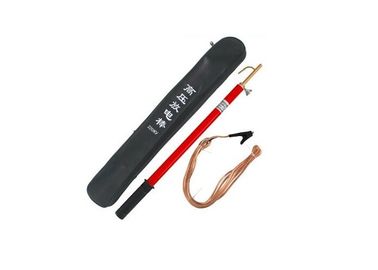

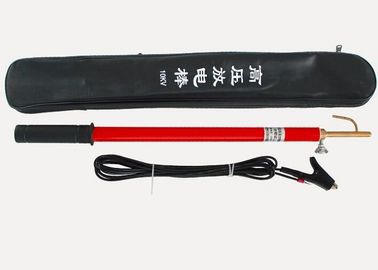

1. haste de descarga telescópica portátil 1

2. auto-ligação do fio terra

3. instruções de uso 1

4. certificado de qualificação do produto 1
