Grupo áspero do verificador da falha do cabo do caso, profundidade que detecta o traçador subterrâneo do cabo

Verificador de seguimento do identificador subterrâneo do cabo, grupo de teste da falha do cabo, verificador de seguimento do cabo

I. Aplicação:

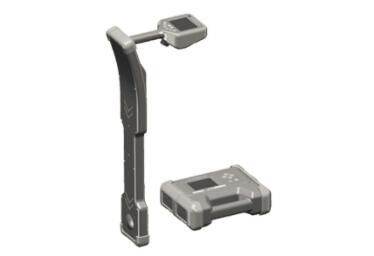

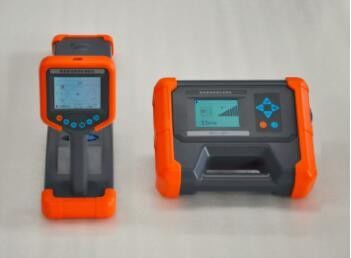

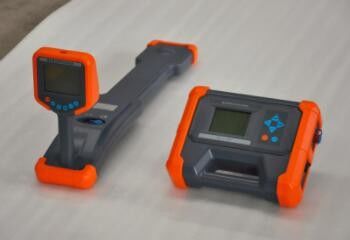

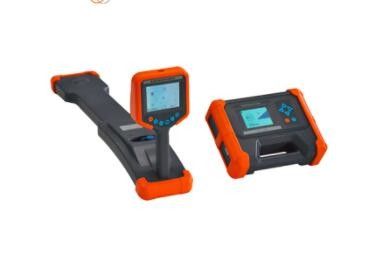

O testador de rastreamento de cabos CTT1000 é um sistema de detecção de tubulações de metais subterrâneos de alta performance composto de transmissores e receptores de sinais. Ele pode ser usado para detecção de caminho, levantamento de tubulações e medição de profundidade de dutos metálicos e cabos subterrâneos. Ele pode realizar a identificação única com uma variedade de acessórios selecionados, bem como danos no isolamento da tubulação e a busca por alguns tipos de falhas nos cabos.

II. Característica

1. Visor de bússola: exibe intuitivamente a localização do pipeline e as direções esquerda e direita.

2. Rastreamento de prompts verdadeiros e falsos: medição da direção atual, rastreamento dos prompts corretos de erros, eliminação da interferência da linha (algumas freqüências).

3. Medições de profundidade e corrente, podem exibir a curva histórica da força do sinal.

4. Processamento de amostragem de alta precisão totalmente digital: estável e confiável, ultra-alta sensibilidade, forte capacidade anti-interferência, pode suprimir totalmente a freqüência de energia e interferência harmônica de cabos e dutos adjacentes em execução.

5. Correção da detecção de cabos: braçadeiras de transmissão de alto desempenho, sinal máximo de saída do acoplamento ao cabo de operação.

6. Identificação de cabos / tubulações: Os grampos flexíveis (opcionais) são fáceis de usar e fornecem claramente resultados de identificação; Estetoscópios (opcionais) podem ser usados ​​quando não é conveniente usar braçadeiras.

7. Descoberta de falha de aterramento: o intensificador de alta tensão (opcional) aumenta a tensão de saída máxima para 1000V, usa o quadro A (opcional) para localizar os pontos de ruptura de isolamento do solo da tubulação, sem necessidade de ajuste de zero. A seta indica a direção do ponto de falha.

8. Múltiplas freqüências de detecção: detecção ativa e detecção passiva.

9. Uma variedade de saída de sinal do transmissor: saída de conexão direta, saída de acoplamento de braçadeira, indução de radiação.

10. Saída de alta potência do transmissor, saída múltipla ajustável, correspondência de impedância automática e proteção.

11. Built-in grande capacidade de bateria de iões de lítio,

12. Estojo robusto, leve e portátil.

III Parâmetro técnico

Transmissor

1. Modos de saída: saída de conexão direta, indução de radiação, saída de acoplamento de braçadeira (opcional), reforço de alta tensão de localização de falha (opcional).

2. Frequência de saída: 640Hz (frequência composta), 1280Hz (frequência composta), 10kHz, 33kHz, 82kHz, 197kHz.

3. Potência de saída: Max.10W, 10 engrenagens ajustáveis, correspondência de impedância automática.

4. Tensão de saída de conexão direta: máximo 150Vpp.

5. Proteção contra sobrecarga e curto-circuito.

6. Interface homem-máquina: display LCD matricial de 320 x240.

7. Bateria embutida: bateria de íon de lítio de seção 18650, nominal de 7,4V, 6,8Ah.

Receptor

1. Modo de entrada: Bobina de recepção incorporada, CTs de fixação flexível (opcional), Estetoscópio (opcional), Dispositivo de detecção de falha de tipo A (opcional).

2. Frequência de recepção: Freqüência de detecção ativa para Canais: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz. Frequência de detecção passiva de frequência de energia: 50Hz / 60Hz e 250Hz / 300Hz (configurável pelo usuário). Freqüência de detecção passiva de RF: a frequência central é 10kHz, 33kHz, 82kHz respectivamente.

3. Modo de detecção de tubulação: Método de pico amplo, método de pico estreito, método de vale sonoro.

4. Modo de identificação do cabo: CTs de fixação flexível (opcional) identificação automática e medição de corrente, identificação do estetoscópio (opcional).

5. 320 * 240 display LCD, mostra a amplitude do sinal, direção esquerda / direita, indicação correta / falsa, curva de histórico da força do sinal, profundidade, corrente e resultado.

6. Built-in bateria, 2 seção 18650 bateria de iões de lítio, avaliado 7.4V, 3.4Ah.

Outras

1. Dimensão: Transmissor 280 * 220 * 90mm. Receptor 680 * 277 * 120mm.

2. Peso: Transmissor 2.3kg. Receptor 2,0kg

3. Carregador: entrada AC100-240V, 50 / 60Hz, saída DC 8,4V, 2A / 3A.

4. Condição de trabalho: Temperatura -10-40 ℃, umidade 5-90% RH, altitude <4500m.

IV. Acessórios padrão

V. Acessórios opcionais (especificar quando encomendar)
