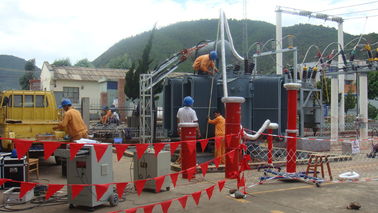

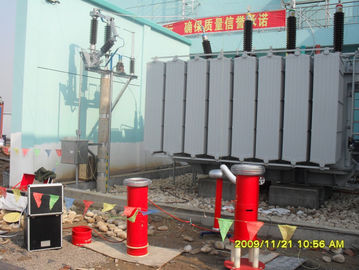

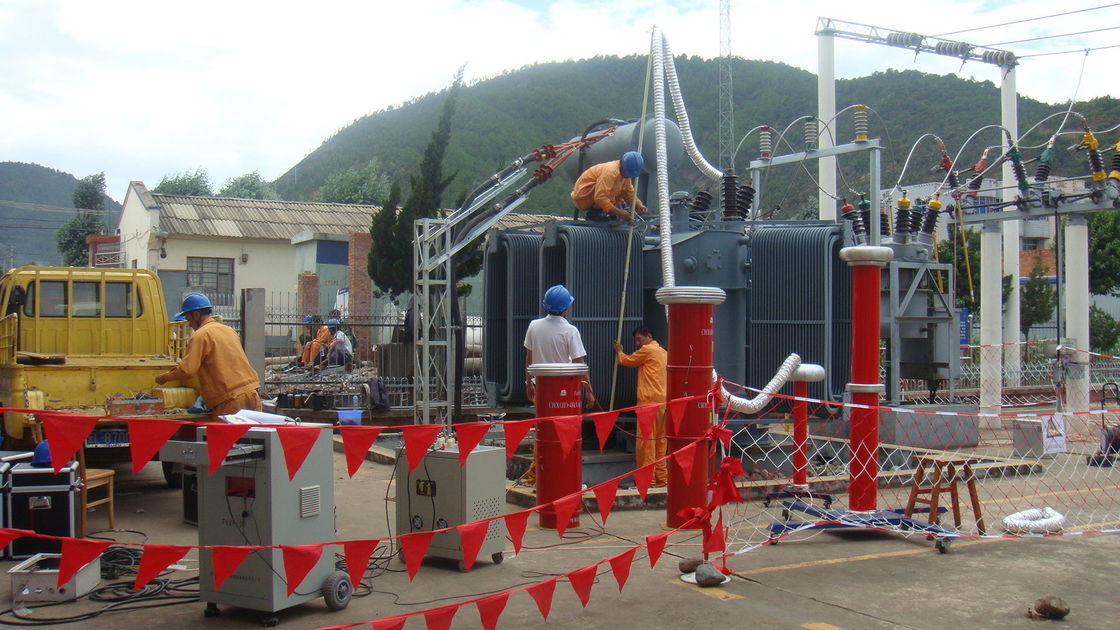

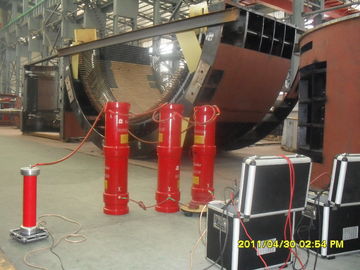

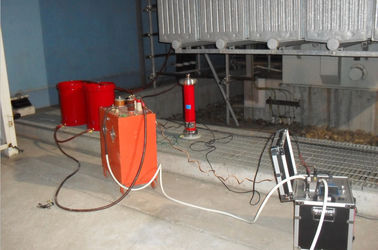

No sistema de teste ressonante da CA do local para o teste da subestação de 110KV Powe

Nota: o capacitor 1.Load pode ser opcional ao testar o motor da potência, o gerador e o transformador de poder sob 45 ~ 65Hz.

O reator 2.Test pode ser produzido para ser 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV para cada parte de acordo com o espaço do objeto testado diferente ou o cliente requried.

III Circuito de teste:


VF: Fonte de Alimentação de Freqüência Variável T: Transformador de Excitação
L: Reactor de Ensaio Cx: Equipamento Testado MOA1: Descarregador de Raios
C1, C2: Divisor de tensão (C1 é braço de alta tensão, C2 é braço de baixa tensão)



IV. Dados técnicos:

1. Fonte de alimentação: 220 ± 10% (monofásica), 50Hz / 60Hz
2. Faixa de aplicação: subestação de energia de distribuição e 110KV GIS
3. Capacidade de produção nominal: 216kVA
4. Tensão de Teste: 27KV, 54KV, 108KV, 200KV
5. Corrente de teste: 8A @ 27KV, 4A @ 54KV, 2A @ 108KV, 1A @ 200KV
6. Reg. Faixa de freqüência: 30Hz-300Hz
7. Forma de onda da tensão da ressonância da saída: onda senoidal
8. THD da forma de onda de saída: ≤1%
9. Nível de isolamento: sob 1,1 vezes e manter 1 min, normal
10. Ciclo de trabalho: 60 minutos em condições de trabalho atuais inferiores;
11. Fator de qualidade do próprio teste: Q≥30 (em F = 30HZ);
12. Aumento de temperatura: Menos de 65 K sob corrente de trabalho nominal de 60 minutos;
13. Nível de ruído: não mais do que 70B
14. Estrutura do reator: tipo seco, tipo cilindro de tubo epóxi ；

V. Acessórios

• Caixa de acessórios para acessórios de armazenamento
• Cabos de entrada de fonte de energia
• Cabos de saída da fonte de energia
• Cabos de saída do transformador excitante
• Cabos de aterramento do sistema
• Cabos paralelos do reator
• Cabos de medição de alta tensão (os cabos de saída de sinal do divisor de tensão)
• Cabos de saída de alta tensão (reator para dividir, divisor para objeto de teste)
• Base de suporte de isolamento
• anel de corona para teste de 200KV
• Um relatório de teste final, um certificado de qualidade, um manual do usuário e uma lista de embalagem são oferecidos.

VI. Parte opcional

Capacitor de compensação de carga

• Modelo opcional: 200KV / 20000pF; 200 kV / 10000 pf; 200 kV / 6000 pf;
