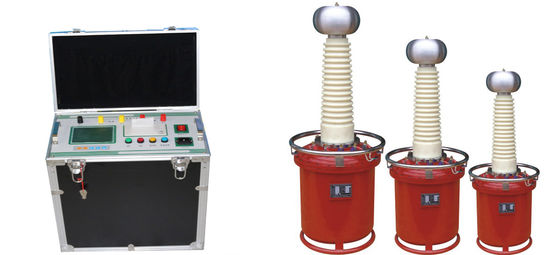

Analisador 80KV 100mA da CA Hipot do equipamento de teste de Hipot da CA da isolação do gás SF6

Analisador da CA Hipot da isolação do gás , grupo de teste da tensão do Withstand da CA, isolação do gás SF6

I. Descrição do produto

Modelo CQSB-8KVA / 80KV, é projetado para teste dielétrico AC. Para o teste AC, ele funciona com freqüência de energia de 50/60 Hz. O propulsor de alta tensão adota o isolamento SF6 para reduzir o próprio peso do que o isolamento imerso em óleo ou o isolamento de resina poxy.

Aperfeiçoamento automático, temporização automática, abaixamento automático e exibição de aprovação ou reprovação; Se o teste falhar, então a tensão de ruptura / ARC, a corrente excedente pode ser gravada para análise, mas também pode ser controlada por computador, conveniente para o consumidor usar.

II. Aplicações:

Teste AC para comutadores, transformadores, motors.etc; O conjunto de teste é um instrumento mais inteligente, amplamente utilizado para testes elétricos em várias fábricas e institutos.

III Funções

1. Isolamento a gás SF6 no intensificador de alta tensão
2. Microprocessador controlado
3. Tela digital
4. Alta precisão
5. Alta resolução;
6. Auto Timing
7. Totalmente Protecções
8. Alarme
9. Auto Timing

IV. Características do produto:

1. Modo de operação automática;
2. Menu Guiado, facilmente operado mesmo para quem não ler o manual do usuário antes
3. Aumento da velocidade controlada no modo automático. Enquanto a tensão de teste atinge 80%, sua velocidade de aceleração diminui lentamente automaticamente;
4. Alguns estágios podem ser configurados durante o processo de reforço. O equipamento pode ser suspenso a qualquer momento durante o processo de reforço. O recurso é útil para o operador observar ou diagnosticar;
5. Enquanto o teste é concluído, sons de alarme diferentes indicam resultado de teste aprovado ou reprovado. enquanto isso, passe ou falhe também exibido na tela;
6. Se o teste falhar, então a tensão de ruptura / ARC, sobre corrente, pode ser registrada para análise;
7. A alta corrente CA é medida diretamente pela bobina movida por Rogowski;
8. Design de senha para impedir a operação não autorizada;
9. Micro-impressora embutida;
10. Forte capacidade anti-interferência
11. RS232 interface de comunicação com o computador, teste e salvar o relatório para o computador;
12. Totalmente Protecções contra sobrecarga de corrente, Sob tensão, Flash-over;

V. ESPECIFICAÇÕES TÉCNICAS:

1. Saída: 0-80KVac, 100mA, onda senoidal,
2. Capacidade: 8kva
3. Intervalo de tempo: 0-999S
4. Precisão da medida de tensão: ≤1.5% (FS) +3 mordidas
5. Precisão da medida de moeda: ≤1.5% (FS) +3 mordidas
6. Duração: 5 minutos na capacidade nominal
7. Tensão de entrada: AC220V ± 10% 50 / 60Hz ± 1
8. Temperatura ambiente: ℃8 ℃ ～ 50 ℃
9. RH: 85%, sem orvalho
10. Nível do mar acima: 1000 metros ou abaixo
11. Tamanho e peso
12. Para o transformador de teste: 300X210X530mm, 28 KG
13. Para painel de controle: 540X430X380mm, 22Kg
