Equipamento de teste de alta tensão ultra claro da CA, teste de Hipot portátil ajustado para o cabo curto

Transformador ultra fino do teste da freqüência do poder, grupo de teste da tensão de Withstand da CA, tipo portátil

I. Descrição do produto

Série CQSB ultra leve transformador de teste de freqüência de energia é usado principalmente para freqüência de energia AC ou DC suportar teste de tensão para equipamentos elétricos HV, componentes elétricos, materiais de isolamento por sistema de energia elétrica, empresas industriais e de mineração, transporte, unidades de pesquisa científica, especialmente para entrega de campo , teste de campo de revisão e preventivo de pequenas e médias
poder equipamentos elétricos. Funciona com freqüência de energia de 50 / 60Hz. O intensificador de alta tensão pode adotar isolamento SF6 ou isolamento de óleo ou isolamento de resina epóxi.

II. Aplicações:

• Freqüência de energia AC ou DC tensão suportar teste de fábrica para os tipos de equipamentos elétricos de alta tensão, componentes, materiais de isolamento
• Entrega de campo, revisão e teste preventivo de campo para equipamentos de média e pequena potência elétrica.
• Teste de resistência de tensão CA para cabo curto
• Fonte de tensão de frequência de energia suportável de ferramentas isolantes e bota de isolamento (luvas)
• Teste AC para comutadores, transformadores, motores.etc; amplamente utilizado para testes elétricos em várias fábricas e institutos.

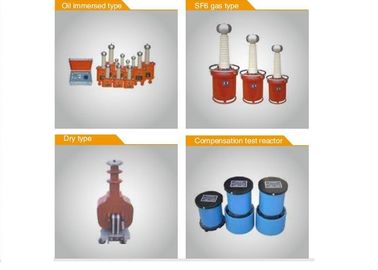

III Tipos de impulsionador de alta tensão

• Transformador de teste imerso em óleo
• Transformador de teste inflável SF6
• Transformador de teste tipo seco
• Reator seco tipo FKDK opcional com corrente ou tensão de compensação

IV. Funções de controle universal

1. Isolamento a gás SF6 no intensificador de alta tensão
2. Microprocessador controlado
3. Tela digital
4. Alta precisão
5. Alta resolução;
6. Auto Timing
7. Totalmente Protecções
8. Alarme
9. Auto Timing

V. Principais componentes de um conjunto

• Armário de controle de regulação de tensão,
• Transformador de teste

VI. Acessórios opcionais:

• Indutor de compensação,
• Divisor de tensão (para tensão de saída de medição de precisão)
• Pilha de silício de retificação (para alterar a tensão CA para tensão CC),
• Resistência de proteção (para proteção contra curto-circuito ou breadown),
• Haste de descarga (para descarga de tensão residual adsorvida),
• Espaço da esfera de proteção (para proteção de descarga no circuito de teste durante a subida de tensão),
• Microamperímetro, etc (para corrente de fuga de medição de precisão durante a subida da tensão CC)

VII. ESPECIFICAÇÕES TÉCNICAS:

1. Saída: feito por encomenda, onda senoidal,
2. Capacidade: feita por encomenda
3. Intervalo de tempo: 0-999S
4. Precisão da medida de tensão: ≤1.5% (FS) +3 mordidas
5. Precisão da medida de moeda: ≤1.5% (FS) +3 mordidas
6. Duração: 5 minutos na capacidade nominal
7. Tensão de entrada: AC220V ± 10% 50 / 60Hz ± 1
8. Temperatura ambiente: ℃8 ℃ ～ 50 ℃
9. RH: 85%, sem orvalho
10. Nível do mar acima: 1000 metros ou abaixo
