Reator de compensaço pequeno dos testes da freqência do poder do equipamento de teste de Hipot da CA do tamanho

Reator de compensação do teste da freqüência do poder da luz ultra, grupo de teste da tensão de Withstand da CA, tipo portátil

I. Descrição do produto

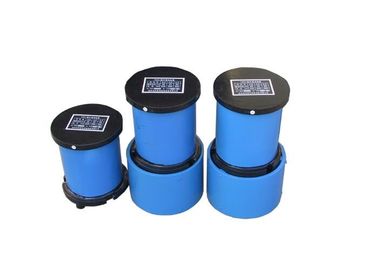

Reator Compensador de Teste de Frequência de Energia Ultra Leve da série FKDK é uma unidade de corrente portátil de alta voltagem de compensação portátil com design de tipo seco, é usualmente combinada com conjunto de teste de hipotensão de frequência de energia portátil AC para reduzir o peso de cada peça do conjunto de teste, especialmente para campo handover, revisão e teste de campo preventivo de equipamentos elétricos de potência pequena e média. funciona com frequência de energia50 / 60Hz

ele tem um tamanho pequeno, peso leve e design portátil, e faz com que a capacidade de entrada de controle do regulador de tensão correspondente do teste de hipot CA seja ajustada para samller através da corrente de teste de compensação sob não mais do que a tensão alvo.

geralmente é conectado com o teste objetivado no circuito paralelo através de mais combinações de peças usando para obter uma saída de corrente de teste maior.

II. Aplicações:

• Freqüência de energia AC ou DC tensão suportar teste de fábrica para os tipos de equipamentos elétricos de alta tensão, componentes, materiais de isolamento
• Entrega de campo, revisão e teste preventivo de campo para equipamentos de média e pequena potência elétrica.
• Teste de resistência de tensão CA para cabo curto
• Fonte de tensão de frequência de energia suportável de ferramentas isolantes e bota de isolamento (luvas)
• Teste AC para comutadores, transformadores, motores.etc; amplamente utilizado para testes elétricos em várias fábricas e institutos.

Índice de Ill.Technical de cada parte:

1. Tensão nominal e corrente

• Três terminais de saída: A1X A2X A3X
• Tensão nominal (kV): 30 25 20
• Corrente nominal (mA): 150 250 300

2. Freqüência nominal: 50Hz

3. Forma de trabalho: a 300 mA, trabalho contínuo por 10min;

Em 250 mA, trabalho contínuo por 30min;

Em 150 mA, trabalho contínuo por 120min;

4. Condições de serviço: T: -20 ℃ ～ 45 ℃ H: ≤85%

5. Dimensões: 20220 × 270

6. Peso: 17 kg
