Equipamento de teste de alta tensão profissional do cabo / identificador de alta tensão do cabo

Verificador de identificação de cabo vivo, identificador de cabo, identificação de sequência de fase de cabo de alta tensão

I. introdução do produto

O testador de identificação de cabo ativo FKSB-2000 é usado para identificar um cabo específico em um conjunto de cabos durante a montagem, migração, manutenção e manuseio de falhas do cabo de força. Tem as características de operação precisa, rápida e simples e ampla faixa de aplicação. . É um instrumento de teste indispensável para a construção e manutenção de cabos.

II. Princípio Do Produto

O instrumento consiste de um transmissor de identificação de cabo, um receptor de identificação de cabo, um paquímetro de transmissão e um paquímetro de recepção, e uma linha de conexão de sinal de saída. Tem saída de pulso de corrente de alta potência; os recursos de sinal de recepção no local, claros, leves e flexíveis, alta sensibilidade, podem efetivamente suprimir a interferência de freqüência de energia no local; julgamento rápido e preciso; circuito de proteção confiável, não tem medo de curto circuito de saída; mandíbula grande ф150 adequado para várias áreas de seção transversal Cabo de alimentação; transformador de isolamento interno de alta potência, o operador não tem nenhum contato direto elétrico com a rede elétrica. Grande garantia de segurança pessoal. Quando o cabo é identificado, não é necessário desconectar as duas extremidades do cabo do equipamento de distribuição de energia. O cabo pode ser identificado on-line enquanto o cabo estiver ligado, o que melhora a eficiência da identificação e reduz consideravelmente os efeitos diretos e indiretos causados ​​por quedas de energia. Perda econômica.

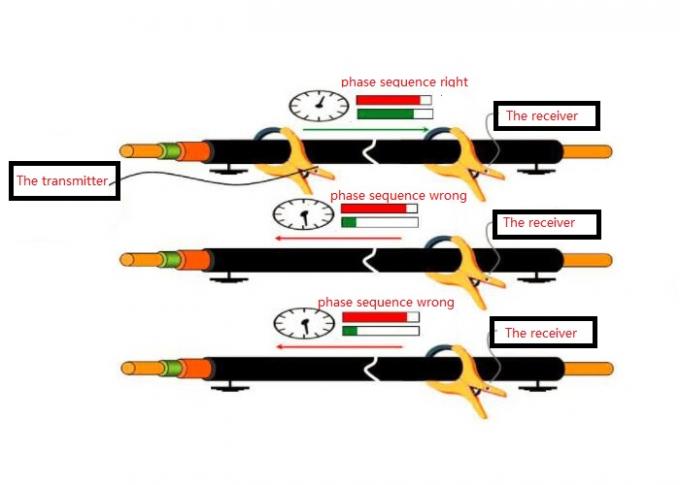

O transmissor e o receptor do instrumento de identificação de cabo vivo FKSB-2000 adotam a tecnologia de decodificação e codificação de chip único e a tecnologia PSK amplamente utilizada no campo da comunicação. Um sinal codificado de fase com um valor médio de 0 é transmitido no calibrador de transmissão, e o receptor de chip único no receptor filtra o sinal recebido através de hardware e software e, em seguida, realiza a identificação de fase. Aponte a seta que emite o paquímetro e o paquímetro de recepção para a extremidade do cabo. Quando o calibrador do receptor aperta um cabo, o amperímetro do receptor é polarizado para a direita com uma indicação visual e audível. Ao prender os outros cabos, o amperímetro é polarizado à esquerda e a direção da corrente é oposta à direção atual do cabo identificado, e não há indicação de som e luz. Isso incorpora a capacidade * do cabo de destino identificado. É fácil identificar claramente o cabo identificado a partir de vários cabos. Além disso, como a intensidade da corrente do sinal no cabo identificado é a mesma, as pinças receptoras recebem a mesma intensidade do sinal eletromagnético ao longo do cabo, e o cabo identificado não é limitado pelo comprimento do cabo identificado.

III Características

1. Combine a identificação de carga e a função de identificação não elétrica em uma. Não é apenas adequado para a identificação e julgamento do cabo de desligamento, mas também adequado para a identificação e julgamento do cabo com a ponta. A operação é extremamente simples e conveniente de usar.

2. O identificador de cabo é diferente do identificador convencional. Ele usa a nova tecnologia de comunicação da zui. O transmissor usa a tecnologia de chip único para codificar e alimentar o sinal transmitido e acopla o sinal ao cabo. O receptor no receptor recebe o sinal. Decodificação de sinal codificado por fase e identificação de fase. O cabo alvo é identificado a partir de um grande feixe de cabos com base na * característica das características de fase do sinal no cabo alvo. Portanto, o desempenho do trabalho é confiável e o cabo ultra longo também pode ser discriminado com precisão. É um instrumento leve, compacto, compacto e portátil. Adequado para todos os tipos de cabos de alta e baixa tensão.

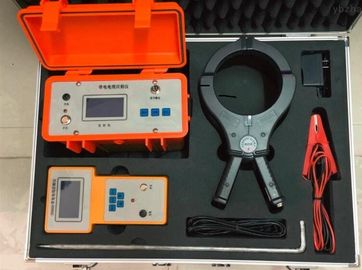

IV. Composição e Função

O identificador é composto principalmente pelas seis partes seguintes.
1. Transmissor de sinal: Um sinal eletromagnético de alta freqüência que produz uma certa quantidade de energia, aplicado a um cabo de energia pré-identificado ou energizado, e produz uma corrente constante no cabo.

2. Receptor de sinal: O sinal detectado pelo grampo de acoplamento é exibido na forma de comprimento de grade, tamanho de número e campainha. O operador faz um julgamento com base na força do sinal recebido.

3. Alicates de acoplamento: usados ​​para transmitir e receber sinais eletromagnéticos (o alicate de transmissão e o alicate de recepção são usados ​​de forma intercambiável).

4. Carregador: Utilizado para carregar o transmissor e receptor de sinal.

5. Linha de sinal diretamente conectada: É uma linha de fixação dupla vermelha e preta, que é usada para a identificação direta da conexão do cabo de falha de energia.

6. Conexão do alicate de acoplamento: para alicate de acoplamento para sinalizar transmissor e receptor

V. Principais Características Técnicas

5.1 Transmissor
1. Sinal de saída: sinais AC senoidais de saída de quatro frequências, nomeadamente baixa frequência, frequência intermédia, alta frequência e radiofrequência.
2. Potência de saída: saída de potência constante, baixo, médio e alto três (máximo não inferior a 6).
3. Modo de saída: método de conexão direta, método de acoplamento.
4. Visor de impedância: dentro de 25500 ohms.
5. Correspondência de carga: correspondência automática.
6. Interface de exibição: LCD de tela grande chinês, display gráfico, com luz de fundo.
7. Fonte de energia: Padrão 1ª bateria recarregável de 1,2 V 6 seções, carga e descarga 500 vezes.
8. tempo de espera: mais de 8 horas, power prompt.
9. Superaquecimento e sobrecorrente: proteção automática.
10. Temperatura de trabalho: -20 ° C - 50 ° C
11. Volume: 265 × 125 × 210mm
12. Peso: 2 kg

5.2 Peça do receptor
1. Frequência de recepção: recepção de sinais AC senoidais de cinco frequências diferentes, nomeadamente baixa frequência, frequência intermédia, alta frequência, radiofrequência, 50 Hz.
2. Modo de recepção: Alicates de acoplamento.
3. Interface de sinal: interface digital, comprimento de varredura e buffer de som
4. Interface de exibição: LCD de tela grande chinês, display gráfico, com luz de fundo.
5. Controle de ganho: ajuste manual, faixa dinâmica 000 - 100db.
6. Comprimento da detecção: Ao conectar o cabo diretamente, o comprimento máximo é 15KM. Ao acoplar o cabo, o primeiro acoplamento pode medir 3 km e o acoplamento é infinitamente maior.
7. Fonte de energia: Standard 5ª bateria recarregável de 1,2V 6 secções, carga e descarga 500 vezes.
8. Tempo de espera: maior que 12 horas, power prompt.
9. Superaquecimento e sobrecorrente: proteção automática.
10. Temperatura de trabalho: -20 ° C - 50 ° C.
11. Volume: 126 × 43 × 230mm
12. Peso: 1,0 kg
