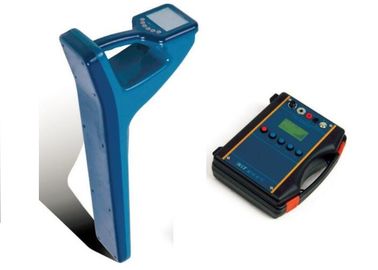

Identificador subterrâneo do cabo subterrâneo de alta tensão fácil do equipamento de teste do cabo da radiação

Verificador de seguimento do identificador subterrâneo do cabo, tubulação subterrânea e verificador do lugar do cabo

I. Aplicação

1. Ele é usado para localizar o traço e profundidade de todos os tipos de tubo metálico, on / off de identificação do cabo de alimentação

2. Indicação correta / errada: detecção de grampo patenteado para mostrar o resultado diretamente

3. Localização de falha de aterramento fácil

4. Detecção automática de profundidade e corrente.

5. Registro de curva histórica, mostre as mudanças diretamente.

6. Excelente capacidade anti-interferência

7. alta potência de saída. Max 10w, quatro graus, fácil de operar,

8. Correspondência de impedância automática e proteção

9. Fonte de alimentação flexível: bateria interna, AC220V ou isqueiro de charuto no carro (12V)

II. Dados técnicos

Parte do receptor

1. modo de entrada: entrada de braçadeira, circuito de recepção interno, 1k Mini Sensor, 8k Mini Sensor, suporte A Frame

2. Frequência de recepção: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz, frequência de energia, frequência de rádio, frequência de localização de falhas

3. Modo de detecção de tubo: Método de Pico Inteligente (Wide): Adequado para detecção ativa.
Método do Pico: Adequado para detecção passiva. Método Estreito. Método nulo.
4. Modo de identificação do cabo: identificação inteligente da braçadeira. Mini identificação de sensor

5. HMI: LCD de 320x240 pontos.

6. Bateria interna: bateria de lítio, 14.8V, 7Ah

7. Dimensões do quadro: 700mm * 270mm * 120mm

8. peso: 3.5kgs para a unidade principal

Parte do transmissor

1. modo de saída: saída de conexão direta, saída de acoplamento de braçadeira, saída de radiação

2. freqüência de saída: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, frequência de localização de falha

3. Potência de saída: max 10W, quatro grands

4. tensão de saída: max.150v

5. Correspondência de impedância e proteção: automática

6. HMI: 128 * 64 DOTS LCD

7. Bateria interna: bateria de lítio, 14.8v, 7ah

8. fonte de alimentação externa: tensão de alimentação do carro 12VDC

9. dimensões: unidade principal tamanho 275 * 220 * 100mm

10. peso: peso da unidade principal 2.4kgs

III Vantagem Técnica

• Suporte POWER - NA localização
• Seta para a esquerda / direita indica o traçado da rota do cabo
• Exibição do valor de profundidade
• Indicação direita / errada
• Detecte o cabo de ligação diretamente
• Detecção de braçadeira inteligente, para mostrar direito / errado diretamente
• Detecção de radiação fácil
• Localização inteligente da falha da bainha, identificação
