Verificador Unpowered da identificação do cabo, aprovação de alta tensão da máquina de teste ISO9001

Verificador de identificação de cabo sem alimentação, identificador de cabo, identificação de sequência de fase de cabo de alta tensão

I. introdução do produto

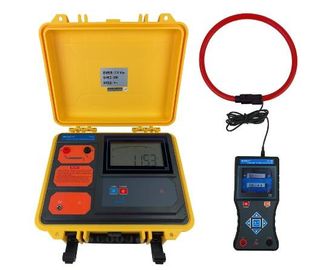

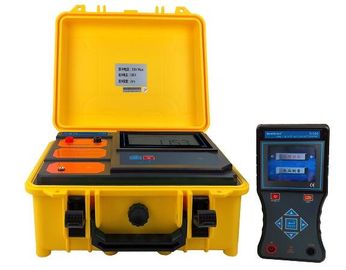

O identificador de cabo S180 é projetado para engenheiros de cabo de energia e trabalhadores de cabo para resolver problemas técnicos com identificação de cabo. O usuário pode identificar com precisão um dos cabos de destino de vários cabos através do instrumento e evitar a serra acidental do cabo ao vivo e causar acidentes sérios. A identificação do cabo começa com a operação nas duas extremidades do cabo e deve garantir que os números duplos nas duas extremidades do cabo sejam precisos. Não importa quão confiável seja a memória da equipe de campo, ela não substitui a identificação de instrumentos profissionais. Este produto é adequado apenas para identificação no local de cabos que foram desligados. É estritamente proibido conectar o identificador de cabo ao cabo de alimentação em funcionamento! O instrumento consiste em um transmissor, um receptor e uma braçadeira de corrente flexível.

O transmissor usa o princípio da corrente de pulso para injetar um sinal de corrente de pulso no núcleo do cabo. Essa corrente gera um campo eletromagnético ao redor do cabo alvo para detecção e identificação pelo receptor e pelo grampo de corrente flexível. Como a corrente é direcional, a detecção também é direcional. O transmissor adota um design de caixa de ferramentas especial integrado, usando plástico de polipropileno como matéria-prima, adicionando um novo preenchimento composto em uma única injeção, que possui pequena densidade, resistência, rigidez, dureza, resistência ao desgaste, resistência ao calor e desempenho de isolamento. O gabinete pode suportar uma pressão de cerca de 200 kg, e o LCD grande do host exibe a energia restante da bateria em tempo real, e a luz de fundo branca e o sinal dinâmico do sinal de transmissão são claros num piscar de olhos.

O receptor é um dispositivo portátil com uma tela LCD colorida de 3,5 polegadas que exibe dinamicamente as informações relevantes atuais. Microprocessador incorporado de alta velocidade, detecção automática em tempo real e identificação do cabo alvo; com função de detecção de tensão AC, faixa AC 0.01V ~ 600V (50Hz / 60Hz).

O grampo de corrente flexível é uma bobina Rockwell com excelente capacidade de rastreamento transitório para identificar rapidamente a corrente de pulso gerada pelo transmissor para cabos grossos ou condutores de formato irregular. O diâmetro interno da mandíbula é de cerca de 200 mm e o cabo de 200 mm ou menos pode ser fixado. Não é necessário desconectar a linha a ser testada, medição sem contato, segura e rápida.

Nota especial: De acordo com o princípio de design deste instrumento, o identificador de cabo é limitado ao cabo cujo cabo de destino é a falta de energia. Por favor, confirme que o cabo alvo pertence a esta faixa antes de usar. Ao identificar, você precisa usar tanto o transmissor quanto o receptor portátil do instrumento.

II. Princípio Do Produto

III Características técnicas

1．Condições de referência e condições de trabalho

Especificação 2.Transmitter

Especificação 3.Receiver

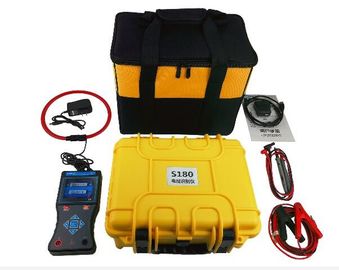

IV. Composição

Transmissor 1 conjunto

Conjunto do sensor do receptor 1

Kit de ferramentas 1 conjunto

Linha de teste 2 pcs (vermelho e preto)

Braçadeira de corrente flexível 1 pcs

Carregador USB 9V, cabo de carregamento 1 set

Carregador 12.6V 1 pcs

Grupo de bateria de lítio de 7,4 V 1 (dentro do testador)

11.1V bateria de lítio 1 grupo (dentro do testador)

Manual, cartão de garantia, certificado 1 conjunto
