Jogo de teste de alta tensão de 810KVA, 35KV e equipamento de teste 30-300Hz do cabo de 132KV Hv
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Teste o princípio: | Circuito ressonante da frequência variável | Teste o artigo: | Teste da tensão de withstand da C.A. sob 52KV, 132KV |
|---|---|---|---|
| Max.Capacity: | 810KVA | Max. Tensão: | 54KV, 135KV |
| Característica de projeto: | Tipo portátil, único peso da parte, especiais mais claros para a instalação e o teste no local | Componente:: | Fonte de energia de V/F, transformador da excitação, reator modular mais leve do teste, e divisor de |
| Teste a freqüência: | 30-300HZ | ciclo de dever: | 60 hortelã |
| Teste a precisão: | Nenhum menos de 1,5% | Forma de onda da saída: | Boa onda de seno |
| Teste o comprimento do cabo: | 5km do cabo 35KV, 1km da classe 132KV | Norma de ensaio: | 60060-1:2010 do IEC; 62271-203:2011 do IEC para os SOLDADOS, 60840:2011 do IEC para o cabo de XLPE; |
| Realçar: | sistema de teste ressonante de alta tensão,conjunto de teste ressonante |
||

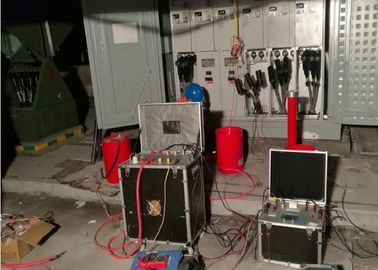

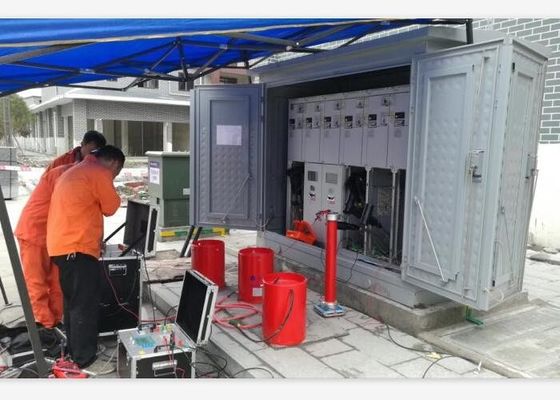

Grupo de teste ressonante da tensão de Withstand da freqüência variável portátil, para o teste do cabo 35KV e 132KV
I. Uso do Produto:
Este modelo de conjunto de teste CHX-810KVA / 54KV, 135KV é projetado para 35KV e 110KV classe cabo XLPE no local AC suportar teste de tensão com tecnologia de circuito ressonante de freqüência variável; a tensão de teste mais alta não é superior a 54KV ou 135KV; frequência de teste: 30-300Hz; o ciclo de trabalho não é mais do que 60 minutos. ele pode ajudar os clientes a realizar testes preventivos ou testes de sobreposição de tensão CA para cabos XLPE 35KV em 5km e classe 132KV em 1km.
Faixa de teste do conjunto é o seguinte:
1. 5 km de 35kV / 300mm2 cabo, testado capacitância ≤0,97uF, teste de freqüência 30-300Hz, teste de tensão 52kV, tempo de teste 60min.
2, 1 km de cabo 132kV / 630mm2, capacitância testada ≤ 0,201uF, frequência de teste 30-300Hz, tensão de teste 128kV, tempo de teste 60min.
II. Dados Técnicos Gerais
- Capacidade nominal: 810kVA;
- Potência de entrada: tensão trifásica de 380V, a frequência é de 50Hz;
- Tensão nominal: 54kV; 135 kV;
- Corrente nominal: 15A; 6A;
- Freqüência de trabalho: 30-300Hz;
- Forma de onda de saída do dispositivo: onda senoidal
- Taxa de distorção da forma de onda: taxa de distorção da forma de onda da tensão de saída ≤ 1%;
- Tempo de trabalho: 60min contínuos permitidos sob carga nominal; sobrepressão 1,1 vezes 1 minuto;
- Aumento de temperatura: aumento de temperatura ≤65K após operação contínua por 60 minutos sob carga nominal;
- Fator de qualidade: dispositivo em si Q≥30 (f = 45Hz);
- Função de proteção: Sobrecorrente, sobretensão e proteção de flashover do produto de teste para o produto testado (consulte a seção de fonte de alimentação de frequência variável para obter detalhes);
- Precisão de medição: valor efetivo do sistema 1,5;
III Componentes principais:
| SN | Nome dos Componentes | Tipo e especificação | Qtd. | Cada peso | Cada dimensão |
| 1 | Potência de frequência variável | FKVF-30kW / 380V | 1 pedaço | 35kgs | 480 * 480 * 520 mm |
| 2 | Transformador de excitação | CQSB (J) -30kVA / 2.5KV, 5KV | 1 pedaço | 130kgs | 550 * 550 * 580 mm |
| 3 | Reator de teste ressonante de alta tensão | CHX (kf) -81kVA / 27kV / 34H | 10 peças | 75kgs | D480 * H520mm |
| 4 | Divisor capacitivo | TRF-150kV / 2000pF | 1 conjunto | 30kgs | D200 * H1250mm |
| 5 | Acessórios para testes especiais | 1 conjunto |
IV. Teste de princípio:
VF: Fonte de Alimentação de Freqüência Variável T: Transformador de Excitação
L: Reactor de Ensaio Cx: Equipamento Testado MOA1: Descarregador de Raios
C1, C2: Divisor de tensão (C1 é braço de alta tensão, C2 é braço de baixa tensão)
V. Principal painel de software de medição e controle:
Nota: Este é o painel de software antes de iniciar o teste para a configuração de parâmetros
VI.Accessories
- Caixa de acessórios para acessórios de armazenamento
- Cabos de entrada de fonte de energia
- Cabos de saída da fonte de energia
- Cabos de saída do transformador excitante
- Cabos de aterramento do sistema
- Cabos paralelos do reator
- Cabos de medição de alta tensão (os cabos de saída de sinal do divisor de tensão)
- Cabos de saída de alta tensão (reator para dividir, divisor para objeto de teste)
- Base de suporte de isolamento
- anel de corona para teste de 135KV
- Um relatório de teste final, um certificado de qualidade, um manual do usuário e uma lista de embalagem são oferecidos.
VII. Outro modelo opcional
1. Para teste GIS no local
| Modelo | Tensão nominal | Corrente de saída avaliado | Capacidade de saída nominal | Aplicação (A partir de 45Hz a partir de) |
| CHX-135KVA / 135KV | 27KV * 5 | 1A | 135KVA | Para 72,5KV e abaixo do SIG |
| CHX-270KVA / 135KV | 27KV * 5 | 1A | 135KVA | Para 72,5KV e abaixo do SIG |
| CHX-216KVA / 216KV | 27KV * 8 | 1A | 216KVA | Para 123KV e abaixo do SIG |
| CHX-270KVA / 270KV | 27KV * 10 | 1A | 270KVA | Para 145KV e abaixo do SIG |
| CHX-275KVA / 275KV | 275KV | 2A | 275 kVA | Para 170kV e abaixo do GIS |
| Exigência especial pode ser feito por encomenda | ||||
2. Para o teste no local do cabo de 45KV XLPE
| Modelo | Tensão nominal | Corrente de saída avaliado | Capacidade de saída nominal | Aplicação Máxima |
| CHX-108/54 | 54KV | 2A | 108KVA | 45kV cable≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | 45kV cable≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | 45kV cable≤3km |
| CHX-432/54 | 54KV | 8A | 432 kVA | 45kV cable≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | 45kV cable≤5km |
| CHX-1080/54 | 54KV | 20A | 1080kVA | 45kV cable≤10km |
| Exigência especial pode ser feito por encomenda | ||||
3. Para o teste no local do cabo de 66KV XLPE
| Modelo | Tensão nominal | Corrente de saída avaliado | Capacidade de saída nominal | Aplicação Máxima |
| CHX-160/80 | 80KV | 2A | 160kVA | 66kV cable≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | 66kV cable≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | 66kV cable≤2km |
| CHX-960/80 | 80KV | 12A | 960 kVA | 66kV cable≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | 66kV cable≤4km |
| CHX-1600/80 | 80KV | 20A | 1600 kVA | 66kV cable≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | 66kV cable≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | 66kV cable≤20km |
| Exigência especial pode ser feito por encomenda | ||||
VIII. Tabela padrão de teste de isolamento no local da IEC 60840: 2011 para cabo XLPE
