Banco integrado automático completo do teste do transformador, sistema de teste do transformador de poder

Banco integrado do teste do transformador Full-automatic, sistemas de teste detalhados do transformador de poder

I. Descrição e aplicação dos produtos

Antes e depois da fabricação ou manutenção do transformador de potência, são necessárias a inspeção de qualidade e os itens de teste necessários.

Os Sistemas de Teste Abrangentes de Transformadores de Potência são projetados e utilizados para a finalidade de teste acima. De acordo com os diferentes requisitos de itens de teste do pedido do cliente, ele adota um software abrangente e modular com computador PLC e integra o medidor de corrente adicional, medidor de voltagem e medidor de energia para ser uma bancada de teste de tipo de corpo único, muito melhorada eficiência de teste, aplicabilidade e teste precisão. Ele pode automaticamente criar e salvar o relatório de teste e imprimir o relatório por impressora externa.

Os sistemas de teste podem terminar os itens de teste, incluindo os seguintes:

1.1 Principais itens de teste dentro do sistema

• Teste de característica sem carga do transformador;
• Teste de característica de carga do transformador;
• Teste de resistência de tensão CA de frequência de energia;
• teste de tensão suportável induzida por três frequência dupla;
• Teste harmônico do transformador;
• Teste de resistência DC do transformador;
• Relação do transformador, grupo, teste de erro;
• Testes de aumento de temperatura do transformador.

1.2 Itens de teste assistido fora do sistema

• Resistência de isolamento do transformador, taxa de absorção, teste do índice de polarização;
• Sistema de análise de óleo isolante transformador;
• Teste de perda dielétrica do transformador;
• Testes de descarga parcial;
• Teste de temperatura e umidade ambiental.

1.3 Capacidade de personalização para testar o transformador de potência

• Capacidade: 360000kVA e abaixo
• Nível de tensão: 500kV, 330kV, 220kV, 110kV, 35kV / 10kV, transformadores de potência monofásicos trifásicos
• Precisão de teste Unversal e alcance conforme tabela a seguir

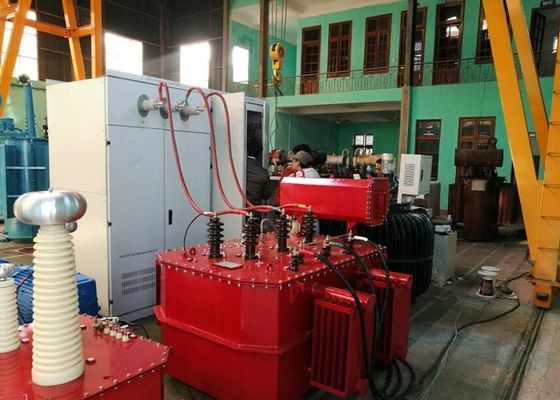

II. Sistema de teste inclui três partes principais

Estações de monitoramento do sistema de teste integrado do transformador (ou nomes Gabinete de monitoramento e amostragem);

Armário de controle integrado do sistema de teste do transformador (ou nomes do gabinete de controle auxiliar );

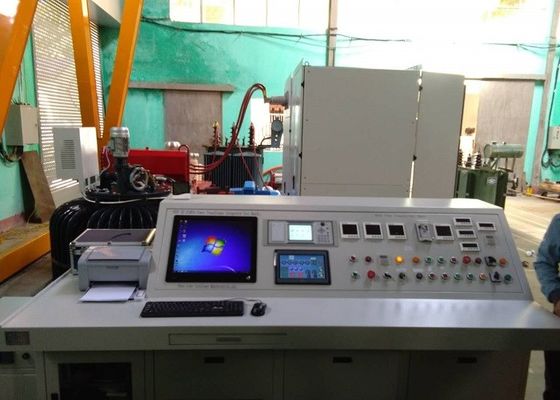

Plataforma operacional do sistema de teste integrado do transformador (ou nomes de banco de teste);

III Estrutura Universal e funções

• O sistema adota a operação automática do computador e mantém a função de operação manual, pode usar o mouse ou a tela de toque para concluir o teste, os dados de teste podem ser automaticamente enviados para o relatório de teste após o término do teste, você pode chamar automaticamente os dados de teste originais através apenas inserindo o número de dados.
• Selecionar automaticamente a corrente de alta e baixa tensão e tensão após os parâmetros básicos do transformador de entrada (capacidade, lado de alta e baixa tensão) pelo teclado;
• Engrenagem de comutação automática (sem botão manual NEED) e comutação automática;
• Regulador de elevação automática e controle de velocidade automático, para a corrente nominal ou tensão pára automaticamente;
• Corrente anormal automática, proteção de voltagem e instruções de alarme;
• Aquisição automática de dados, e salvar automaticamente os dados, restaurar automaticamente a máquina de estado inicial;
• Relatório de teste de fábrica de impressão automática.
• Todos os parâmetros de monitoramento e diagramas vetoriais são exibidos na mesma tela de acordo com os padrões internacionais
• Adote o analisador de potência de alta precisão para garantir a precisão da medição. O analisador de potência é desenvolvido pela nossa empresa e foi desenvolvido com sucesso por nós mesmos e trabalhou no centro nacional de inspeção de qualidade de transformadores da China por dois anos.
• O sistema tem software, hardware, sistema de intertravamento e outra proteção múltipla, adota o design de corpo dividido, design separado na parte do circuito de controle do primário e secundário;
• Regulador de tensão adota a tecnologia de freqüência variável para realizar arbitrariamente ajuste na velocidade do motor, melhorando consideravelmente a eficiência do trabalho e precisão de dados de teste.
• O sistema pode executar 31 vezes o teste de análise harmônica. .

VI.Aplicação do modelo FKBT-III-250KVA (por exemplo)

4.1.O sistema é aplicado para o teste do transformador de potência, especificação testada do transformador. é como seguindo:

• Capacidade testada: 2500KVA e abaixo
• Tensão avaliado do lado do HV: 35KV, 22KV
• Tensão nominal do lado LV: 0,4 ~ 6KV
• O nível máximo de impedância: não mais de 8%

4.2 O sistema possui as seguintes funções de teste:

4.3 Padrão de Referência

4.4. A configuração e o escopo de fornecimento para exportação
