I. Descrição e aplicação dos produtos

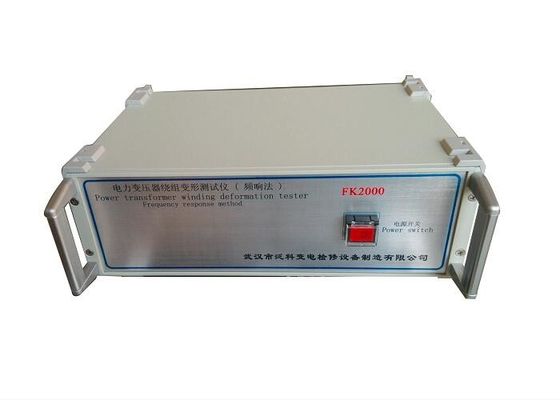

O analisador de resposta de freqüência FK-2000 é aplicado para a análise de deformação dos enrolamentos do transformador de potência. O analisador é usado para determinar o grau de alteração nos enrolamentos internos do transformador. A análise de frequência baseia-se na quantidade de mudança, magnitude e região afetando a mudança e a tendência de mudança de resposta de freqüência que são quantificadas a partir das mudanças de resposta em diferentes domínios de frequência dos parâmetros de enrolamento interno do transformador. O resultado medido pode ajudá-lo a determinar se o transformador foi severamente danificado e se é necessária uma grande reforma. .

II. Produtos Palavras-chave

• Testador de Deformação do enrolamento do transformador
• Analisador de Resposta de Freqüência
• FRA Tester
• Analisadores de Resposta de Freqüência para Transformadores de Potência
• Conjunto de teste SFRA para energia e autotransformadores

III Características

1. Aquisição e controle usando microprocessador de alta velocidade e altamente integrado.
2. Interface USB de comunicação usada entre um laptop e um instrumento.
3. Interface sem fio Bluetooth (opcional) usada entre o laptop e o instrumento.

4. O hardware adota a tecnologia de varredura DDS digital de alta velocidade dedicada (EUA), que pode diagnosticar com precisão as falhas como distorção de curto-circuito enrolado distorcido, abaulado, deslocamento, inclinação, inter-turn e curto-circuito.
5. Amostragem A / D de 16 bits de canal duplo de alta velocidade (no teste de campo, comutador de mudança de movimento e a curva de onda mostra uma mudança óbvia).
6. A amplitude da saída de sinal é ajustada por software e o valor de pico da amplitude é de ± 10V.
7. O computador analisará automaticamente os resultados do teste e gerará documentos eletrônicos (Word).

8. O instrumento possui dois recursos de medição: medição de varredura de frequência linear e medição de varredura de freqüência de segmento, compatível com o modo de medição de dois grupos técnicos na China.

9. As características de frequência-amplitude estão de acordo com as especificações técnicas nacionais sobre o testador de características de amplitude-frequência. A coordenada X (frequência) tem indexação linear e indexação logarítmica, para que você possa imprimir a curva com indexação linear e indexação logarítmica. O usuário pode escolher de acordo com as necessidades reais.
10. Sistema de análise de dados de teste automático.
10.1 Comparar entre as fases A, B e C na comparação de similaridade de enrolamento e
os resultados da análise são:
① excelente consistência
② boa consistência
③ fraca consistência
④ consistência bastante pobre

10.2 Comparar a deformação do enrolamento chamando os dados originais e comparando-os com os dados atuais da mesma fase, a saber AA, BB, CC, e os resultados da análise são:
① enrolamento normal
De deformação leve
De deformação moderada
④ severamente deformação

11. O documento eletrônico Word pode ser gerado automaticamente para salvar e imprimir.

12. O instrumento pode satisfazer plenamente os requisitos técnicos da norma de eletricidade DL / T911-2004 "Análise de resposta de frequência de deformação do enrolamento do transformador".

VI. Parâmetros técnicos

1. modo de digitalização:

1.1. Escala de medição de varredura de varredura linear de varredura: (10Hz) - (10MHz) 40000 pontos de varredura, resolução de 0,25kHz, 0,5kHz e 1kHz

1.2. Distribuição de medição de varredura de frequência de segmento: Faixa de medição de varredura de frequência: (0,5kHz) - (1MHz), 2000 pontos de varredura;

• (0,5 kHz) - (10 kHz)
• (10kHz) - (100kHz)
• (100kHz) - (500kHz)
• (500kHz) - (1000kHz)

2. Outro parâmetro técnico

2.1. Faixa de medição de amplitude: (-120dB) a (+20 dB)
2.2. Precisão de medição de amplitude: 0.1dB
2.3. Exatidão da freqüência de varredura: 0,01%
2.4. Impedância de entrada de sinal: 1MΩ
2.5. Impedância de saída do sinal: 50Ω
2.6. Amplitude de saída do sinal: ± 20 V
2.7. Porcentagem de repetição de teste: 99,9%
2.8. Dimensões dos instrumentos de medição (LxWxH) 300X340X120 (mm)
2.9. Tamanho da caixa de alumínio do instrumento (CxLxA) 310X400X330 (mm)

2,10. Peso total: 10 kg

IV. Outras vantagens

1. Consistem na parte de medição e no software de análise.

A parte de medição é controlada por um microcontrolador de alta velocidade, composto de componentes de geração de sinal e medição de sinal. A parte de medição é conectada por uma interface sem fio Bluetooth aos computadores tablet, não exigindo fiação, fácil de usar ou por uma interface USB para os tablet PCs ou laptops.

2. No teste, somente a barra do barramento de conexão do transformador precisa ser removida, mas a tampa do transformador não precisa ser levantada e o transformador não precisa ser desmontado.

3. O instrumento possui uma função de medição de varredura de frequência linear para uma variedade de frequências, com freqüências de varredura de até 10MHz, em um intervalo de varredura de 0,25kHz, 0,5kHz e 1kHz, para fornecer mais análises sobre a deformação do transformador.
4. Altamente inteligente, fácil de usar, com ajuste de alcance automático, ajuste automático de frequência de amostragem e outras funções.

5. O software é executado na plataforma Windows, compatível com o sistema windows98 / 2000 / winXP / Windows7, que fornece ao usuário um uso mais conveniente e fácil da interface de exibição.
6. Ele fornece uma análise comparativa da curva histórica, que pode ser carregada com múltiplas curvas de histórico para observação, dentre as quais você pode selecionar qualquer curva específica para análise.

7. Equipado com análise especializada e sistema de diagnóstico inteligente que pode diagnosticar automaticamente o estado dos enrolamentos do transformador. Ele pode calcular automaticamente os parâmetros de cada uma das seis curvas carregadas simultaneamente para diagnosticar a deformação do enrolamento e fornecer as conclusões diagnósticas para referência.

8. O software tem uma função de gerenciamento de energia, e considera totalmente as necessidades de uso em campo, economiza parâmetros de condições ambientais automaticamente, de modo a fornecer a base para o diagnóstico da deformação do enrolamento do transformador. Os dados medidos são salvos automaticamente, com recursos de impressão em cores para facilitar o usuário a imprimir o relatório de teste.

9. O software é obviamente de fácil utilização, com a maioria de suas condições de medição sendo opcional, e parâmetros detalhados de transformadores armazenados para referência de diagnóstico, e não requerendo entrada no campo. As informações podem ser posteriormente adicionadas ou modificadas, o que é mais conveniente de usar.

10. O software possui um alto grau de inteligência. Após a entrada, o sinal de saída é conectado e os parâmetros de condições são ajustados, você pode fazer todas as medições e pode abrir a qualquer momento a curva de forma de onda histórica nas medições para comparar, observar e parar a medição.

11. O tempo necessário para medir cada fase é inferior a 60 segundos. Para um transformador de potência com enrolamentos altos, médios e baixos (capacidade, os níveis de tensão não são limitados), a medição da deformação do enrolamento só precisa de um tempo total não superior a 10 minutos.

12. Ao medir transformadores, os trabalhadores podem colocar os fios de entrada e saída de sinal livremente, o que não influencia os resultados da medição. Os trabalhadores podem ficar no tanque de óleo do transformador, sem descer para reduzir a intensidade do trabalho.
