Padrão triplo do equipamento de teste IEC60076-3-2013 do transformador de poder da freqüência

Grupo induzido do teste do Withstand da tensão para o transformador de poder, grupo triplo da geração de eletricidade da freqüência

I. Descrição do produto:

Teste de tensão suportada induzida (IVWT), também chamado teste de resistência à sobretensão induzida, ACSD, ACLD, DVDF, é um dos mais importantes testes dielétricos de transformadores de potência. Conforme a IEC60076-3-2013, teste de rotina e teste de aceitação é necessário para transformador de potência abobe 110KV.

O conjunto de teste de tensão induzida série IVWT é projetado para teste de tensão induzida para capacidade de transformadores de potência de classe abaixo de 132KV. O conjunto de teste fornece saída de tensão dupla variável em frequência dupla ou três vezes constante com fase única ou trifásica para testar o desempenho de isolamento de transformador entre voltas de bobinas, camada a camada. sua freqüência de saída do gerador síncrono 150Hz. , a saída monofásica ou trifásica pode ser alterada no painel de controle

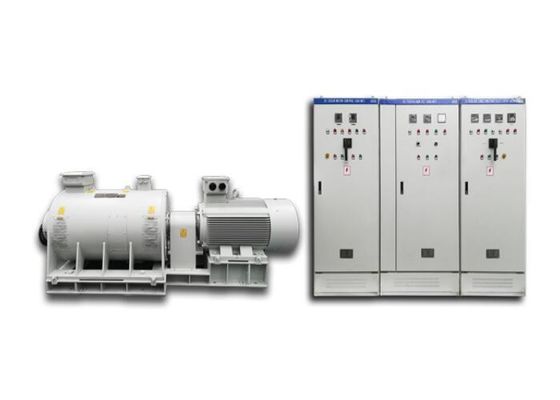

II. Principais componentes do conjunto de teste

1. Motor assíncrono trifásico, freqüência avaliado, 380V, 50Hz, uma parte
2. Gerador síncrono de 3 fases, freqüência nominal 150Hz, uma peça
3. Controle e Excitação gabinete, uma peça.
4. O motor e o gerador estão posicionados no mesmo pedestal e conectados a pares de aço.

III Princípio de trabalho

Enquanto este motor aciona o gerador síncrono até a velocidade de rotação nominal, a corrente de excitação emitida pela energia de excitação CC é inserida na bobina do rotor do gerador .Desde o rotor do gerador estar funcionando, o gerador produzirá corrente CA. Mudança de tensão de saída com mudança de corrente de excitação.

IV. Estrutura do Gerador

Na verdade, o gerador é composto de gerador síncrono e fonte de alimentação de excitação DC.

Fonte de alimentação de excitação DC fornece corrente DC / corrente de excitação para o rotor do gerador, corrente de excitação e tensão de excitação também podem ser exibidas.

Características do produto V.Universal:

1.Conforme a IEC60076-3-2013

Fonte de alimentação da excitaço 2.Digital DC.

3. Saída: Freqüência constante 150Hz, tensão variável AC 30--800V ou AC 110 ~ 1100V

4. medição e exibição:

4.1 Tensão de entrada, corrente de entrada, freqüência de entrada, precisão de 0,2%;

4.2 Corrente de Saída (monofásica / trifásica), Tensão de Saída (monofásica / trifásica), Frequência de Saída, precisão 0.2%

4.3 Corrente excitante, tensão emocionante, sincronismo

4.4 Indicação: Potência, zero, sobretensão, sobrecorrente, monofásico / trifásico, partida do motor, parada do motor,

4.5 Botões de controle: partida do motor, parada do motor, excitação para cima, parada de excitação, emergência

A duração 5.Test pode ser pré-ajustada pelo controlador de tempo.

Modo 6.Start up para o motor: estrela-delta

7. direção do motor: no sentido horário.

Conexão 8.Generator: Estrela para a saída trifásica, e delta aberto para a fase monofásica

9.proteção:

9.1 Fonte de Alimentação de Excitação: Zero-intertravado para corrente de excitação;

9.2 Gerador: Sobrecorrente para fase A, B, C no lado do gerador, e valores de sobrecorrente podem ser ajustados; proteção de sobretensão para uma fase no lado do gerador;

9.3 Motor: Sobre corrente, sobre carga;

VI. Modelo opcional e principais parâmetros
