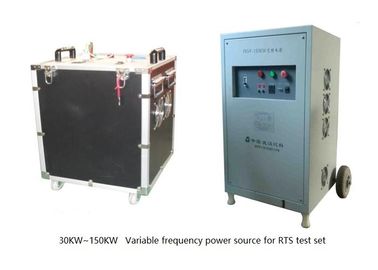

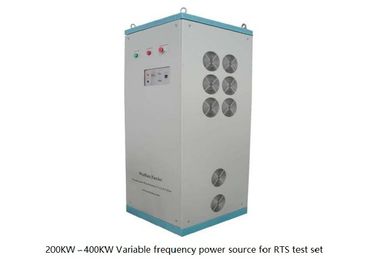

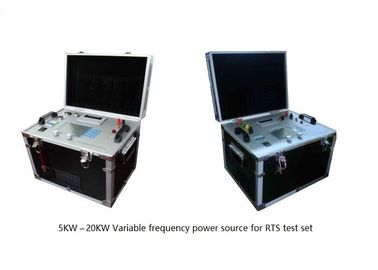

Testes de alta tensão da série de FKVF da capacidade elétrica dos equipamentos 5KW ~ 400KW opcional

Grupo ressonante variável do teste da tensão de Withstand da freqüência variável, unidade de controle ressonante da freqüência variável

I. Descrição do produto:

A fonte de energia da freqüência variável da série de FKVF é unidade principal da medida e de controle e máquina do anfitrião para o jogo de teste ressonante da tensão de Withstand da freqüência variável .Which igualmente chamado conversor de freqüência variável.

A fonte de energia de freqüência variável adota processador de sinal digital ARM e FPGA com alta velocidade, recebendo ordem do computador remoto, que realiza o controle de alto nível de todo o procedimento de teste. Processador de sinal digital FPGA com tempo real de alta velocidade calcula e altera a forma de onda de saída, valor de alta tensão de teste em tempo real e parâmetros do circuito principal da potência do conversor e parâmetros de teste de retorno, status de operação na parte superior da máquina, sinais de proteção de amostra em tempo real saída de potência rápida e próxima e seu gerador de forma de onda.

II. Appication e uso

• A unidade de medição e controle para circuito de teste de tensão suportável ressonante de frequência variável.
• Substitua o antigo console tradicional para aumentar a eficiência do teste de alta tensão e aprimorar o monitoramento e a proteção durante o teste de tensão suportável ressonante.

III Componentes principais da unidade:

• Máquina host FKVF de fonte de alimentação de frequência variável
• Computador de controle remoto opcional com software de teste em inglês
• Caixa de parada de emergência externa única opcional
• Grupo de cabos de conexão
• Luzes de alarme externas opcionais

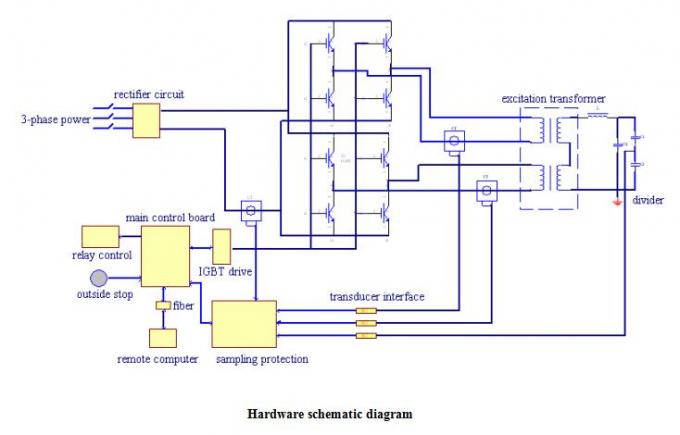

IV. Princípio de teste (FKVF-300KW por exemplo)

V. Parâmetros Técnicos

Capacidade 1.Rated: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150KW, 200KW, 250KW, 300KW,

350KW, 400KW, 500KW opcional

Potência 2.Input: acima de 20KW Tensão 380V ± 10% trifásico;

abaixo de 20KW Tensão 220V ± 10% monofásica;

Freqüência de entrada 3.Working: 50Hz / 60Hz

Tensão 4.Output: acima de 20KW: 0-500V (entrada 380V) ajustável contínuo

abaixo de 20KW: 0-250V (entrada 220V) ajustável contínua

Corrente de saída 5.Rated: decidido pelo modelo

Forma de onda 6.Output: onda quadrada

Escala 7.Adjustable da freqüência de saída: 20-400Hz

8. resolução de freqüência de saída: 0.03Hz

Instabilidade da freqüência 9.Output: menos de 1%

Valor do passo da freqüência 10.Output: 5Hz, 2Hz, 1Hz, 0.1Hz, 0.03Hz

Resolução da tensão 11.Output: 0.01kV

Instabilidade da tensão 12.Output: menos de 1%

13. Valor da etapa de tensão de saída: U / 45000 full range

Tempo de funcionamento 14.Continuous: 60 min, aumento da temperatura não é mais do que 45K

Condições 15.Working: temperatura -10 graus centígrados a 40 graus centígrados

16.Altitude: menos de ＜ 1000m

17.Peso: menos de 20 kg (5 a 20KW);

menos de kg 30 kg (30 ~ 50KW);

menos de kg 650 kg (100 ~ 400KW);

menos de kg 650 kg (400 ~ 500KW);

VI. Funções principais:

• A forma de onda é uma onda quadrada regulada pela tensão de largura de pulso
• Monitore continuamente a tensão no processo de operação, quando a tensão HV flutuar, que é causada pela flutuação da tensão de alimentação e da frequência de energia, o sistema ajustará a tensão para ajustar a tensão automaticamente.
• Varredura de varredura automática, procurando por ponto de ressonância. Faixa de freqüência é 20-300Hz. Você pode definir manualmente o intervalo de freqüência de varredura. O consumo máximo de tempo de varredura é de 2 minutos (varredura de frequência total). A resolução de frequência é de 0,03Hz.
• Teste automaticamente. Você pode definir o programa de teste, o programa de teste pode ser dividido em 5 segmentos. O sistema terminará o processo de teste de acordo com o programa de configuração automaticamente.
• Quando no teste automático, você pode mudar para o status de controle manual a qualquer momento para regular manualmente a frequência e a tensão
• Rastreie automaticamente a tensão quando resistir. Regule automaticamente a voltagem para a tensão do objeto quando a voltagem normalmente flutua, avise quando flutuação anormal. Os usuários podem operar para situações práticas de teste.
• Curva de renderização em tempo real Ut (curva tensão-tempo) quando a regulação de tensão e suportar.
• Exibição em tempo real do status do teste. Você pode fazer a operação correspondente de acordo com o status do teste
• Forte proteção e função de advertência: proteção contra sobrecarga de corrente, proteção contra sobretensão e proteção contra descargas elétricas, proteção anormal de alta tensão, indicação de proteção simultânea de software / hardware. Certifique-se de que o arquivo de relatório de segurança e formulário para verificação
• Salvar dados de teste e relatório de teste de formulário automaticamente, você pode imprimir relatório de teste a tempo e também você pode salvar o relatório e imprimir em outros lugares.
• Função de consulta de dados. De acordo com suas condições, para solicitar dados de testes passados.
