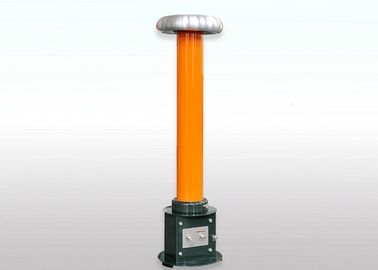

Capacitor de alta tensão da compensação da carga da capacidade do equipamento de teste do paládio

Capacitor de acoplamento de alta tensão para o teste do paládio, capacitor da compensação da carga da capacitância

I. Introdução

O capacitor de acoplamento de alta tensão para o sistema de teste PD também é chamado Sem capacitor de compensação de carga de descarga parcial, é usado principalmente para nenhum sistema de teste de descarga parcial para coletar sinais de tensão de descarga parcial. O capacitor de acoplamento da série OWF é projetado principalmente para teste de alta tensão e medição de PD no campo da indústria de energia. Também pode servir como parte da medição de descarga ou carga simulada de CA no circuito de teste de alta tensão CA. Ele atende ao padrão de fabricação JB / T8169-1999 "capacitores de tensão parcial AC e capacitores de acoplamento AC".

II..Aplicação

• Teste de amostra de sinal de acoplamento PD ajustado sob teste de alta tensão
• Carga simulativa de alta tensão para sistemas de teste de ressonância e sistemas de teste de alta tensão livres de PD

III.Main dados técnicos

• Capacitância: 600 ~ 1000pF (capacitância especial pode ser personalizado);
• Tensão: 50 ~ 1000kV;
• Descarga parcial: é menor ou igual a 5PC sob tensão nominal;
• Meio isolante: óleo de capacitância;
• Usado para medição de descarga parcial para equipamentos de energia elétrica sob tensão de frequência de energia;
• Medindo 30 ~ 300Hz de tensão AC, é usado como capacitor de acoplamento durante o teste de descarga parcial.
• Requisito especial é conforme acordado.

IV. Modelo típico como seguindo
