Equipamento de teste parcial da descarga do volume pequeno/equipamento de medida parcial da descarga

Descarga parcial que detecta o verificador, paládio que detecta o instrumento, verificador do paládio do método da corrente de impulso



introdução 1.Product:



Devido aos defeitos da fabricação ou da instalação, descarga ocorre na parcela isolada da extremidade de cabo viva (junção) até que dano da divisão da isolação ocorra, e mesmo um fogo ou uma explosão em defeitos incertos podem ocorrer. Consequentemente, como encontrar os problemas escondidos antes que o acidente estiver a chave para resolver o problema, que faz a detecção da descarga necessária para equipamentos de poder.

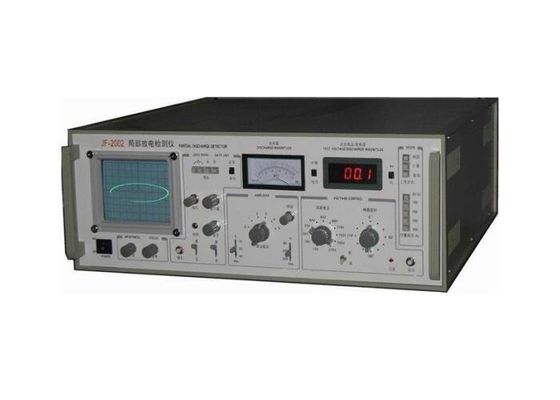

O modelo JF2002 é um tipo do instrumento que parcial da inspeção da descarga do método da corrente de impulso tenha a característica do volume pequeno, do desempenho excelente e da operação fácil.





Componentes de II.Main:



III. figura de detecção do princípio

Nota: O paládio que o grupo livre do transformador do teste (teste do withstand da tensão da frequência do poder ajustado) aumenta a tensão dos testes do alvo ao objeto testado (tal como o transformador de poder, os CB, a bucha, CT, pinta, discloser e assim por diante) que a detecção necessária, os terminais do paládio do acoplamento do divisor de tensão tem algum sinal de acoplamento do paládio ao paládio que detecta o verificador JF 2002, a seguir obtém o nível do paládio do objeto testado.





VI. Parâmetros técnicos do verificador JF2002 do paládio

1.Keywords: frequência baixa de tempo, exposição, mudança com funções da medida

• Base de tempo frequecny: fonte de alimentação 50,100,150,200,400Hz: 50HZ 220V
• Exposição: Elipse---Expanda---Beeline
• Mude com funções da medida

projeto 2.Integrated, cobrindo 10kHz~300kHz, padrão da reunião IEC60270.

escala 3.Capacitance do objeto medido: 6pF~250uF

   Sensibilidade de medição e Máximo Atual como a tabela



Unidade de entrada SN.optional	Escala medida da CX do objeto	Sensibilidade (PC)	Corrente de circuito permitida
			Circuito do desequilíbrio	Circuito do equilíbrio
1	0~25~100pF	0,02	30mA	0.25A
2	25~100~400pF	0,04	50mA	0.5A
3	100~400~1500pF	0,06	120mA	1A
4	400~1500~6000pF	0,1	0.25A	2A
5	1500~6000~25000pF	0,2	0.5A	4A
6	0.006~0.025~0.1μF	0,3	1A	8A
7	0.025~0.1~0.4μF	0,5	2A	15A
8	0.1~0.4~1.5μF	1	4A	30A
9	0.4~1.5~6.0μF	1,5	8A	60A
10	1.5~6.0~25μF	2,5	15A	120A
11	6.0~25~60μF	5	25A	200A
12	25~60~250μF	10	50A	300A
7R	resistência pura	0,5	2A	15A









































base 4.Time da varredura da elipse:

• Frequência 50/60 (interna), 100,150,200,400Hz
• Volta: 30°per categoria, 360° total
• Maneiras da exposição: Elipse---Expanda---Beeline
• A elipse de alta frequência da base de tempo pode ser ajustada ao estado normal pela tensão de entrada (10~250V), e o poder é menos do que 1VA. função deproteção quando sobrecarga



unidade 5.Displaying:

Um tubo do oscilógrafo do reactangle (124×104mm2), que tenha botões do brilho e do foco





6.Amplifier:

• Em 3dB de baixa frequência, f_L: 10,20,40kHz opcional
• Em 3dB frequecny alto, f_H: 80,200,300kHz opcional
• Ajuste do ganho: 6 categorias de ajuste bruto. A diferença do ganho entre categorias é 20+ 1dB, multa que ajusta a escala >20dB
• Assimetria de positivo e menos o pulso <1dB de resposta



janela 7.Time

• Largura ajustável da janela, 15°~150°on 50/60Hz
• Posição Rotatable da janela, 0°~170°
• Duas janelas enlatam de ligar/desligar respectivamente ou simultaneamente
• Dispositivo de bombardeamento, tempo 20mS a tomar imagens



medidor do pico 8.Pulse

• Medidor com escala linear, do ponteiro desvio 0~100 + 5% (com completo)
• Medidor com escala do logarítmo, do ponteiro desvio 0~10~100 + 5% (com completo)
• Medidor do ponteiro com indicação digital do diodo emissor de luz 3.5bits, desvio 0~100 + 3% (com completo)



voltímetro 9.Measuring

• Escala de medição: 100KV (com resistência do voltímetro 100KV R)
• Exposição: 3.5bits diodo emissor de luz digital, desvio + 3%



sistema da marca 10.Zero

• Feito pelo gerador zero interno da marca, pode mudar a polaridade e girar 0~180°, assim que pode corresponder com a marca zero verdadeira, que é feita pelo resistor de alta tensão.
• A marca zero é correspondida com toda a varredura da elipse frequecny.



11. Dimensão: peso de 530×550×220mm: 22kg





VII. Modelo opcional

• Modelo JF 2002:  O canal de teste um do paládio canaliza
• Modelo JF 2003:  Canais do canal de teste três do paládio
• Modelo JF 2004:  Canais do canal de teste quatro do paládio





VIII. opcional combinou o outro grupo do teste

• Paládio que detecta a alta tensão da C.A. gerar sistemas:  Sistemas livres do transformador do teste da frequência do poder do paládio da série de CQSB
• Unidade do acoplamento do sinal do paládio:  Capacitor de acoplamento do divisor ou do padrão de tensão do acoplamento, nenhum tipo da corona
