Introdução 1.Product:

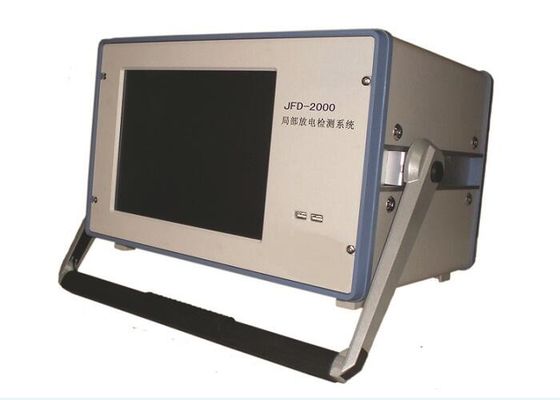

O Detector de Descarga Parcial JDF-2000 é usado para detecção de descargas parciais para transformadores HV, CVT, indutores mútuos, reatores, capacitores, buchas HV, pára-raios, motores, etc. O instrumento integra funções de controle de computador, amostragem digital e impressão.Detecção de descarga parcial é um importante instrumento de PD para inspecionar a qualidade de equipamentos elétricos.

Componentes Principais:

III Figura do princípio de detecção

Nota: O conjunto de transformadores de teste PD livre (conjunto de teste de tolerância de tensão de frequência de energia) aumenta a tensão de teste alvo para objeto testado (como transformador de potência, CB, bucha, CT, PT, revelador e assim por diante) qual detecção PD necessária, o acoplamento os terminais do divisor de tensão terão algum sinal de acoplamento PD para o testador de detecção de PD JFD 2000, e então obterão o nível PD do objeto testado.

VI. Características técnicas

1. Método de trabalho controlado pelo programa.

2. exibição de caracteres e indicação ..
3. Armazene e imprima dados.
4. Produzir automaticamente o relatório de teste.
5. Imagens 2D e 3D para medição de DP.
6. Adota a técnica de janelas digitais, com forte capacidade anti-interferência.
7. Dois ou quatro canais de medição e diferença digital técnica, pode testar o sinal PD de dois pontos de medição para um ou dois espécimes, conveniente para analisar a fonte do sinal PD.

V. Parâmetros técnicos do testador de PD XD2014

1) Poder: 0 ~ 220V (1 ± 10%), 50Hz (1 ± 3%)
2) Detecção sensível: <0.02pC
3) canal de detecção: 2 ou 4 canais
4) taxa de amostragem: 20MHz por canal
5) precisão de amostragem: 12Bit
6) faixa de freqüência de sinal de medição: 0.1pC ~ 1000nC
7) sistema de operação do PC: Windows XP
8) seleção de largura de banda:

• Lado baixo: 10, 20, 30, 80kHz (OFF)
• Lado alto: 100, 200, 300, 1000kHz (OFF)

9) Engrenagem de ganho: 5 engrenagens
10) Erro de linearidade: ± 5%
11) Pulsos positivos e negativos correspondente erro de assimetria: ± 5%
12) Erro de comutação da faixa: ± 5%
13) Erro correspondente do pulso de baixa repetição: ± 5%
14) Função de sincronização: sincronizar automaticamente dentro e fora, pode sincronizar com qualquer frequência.
15) Windowing função: janelas em qualquer fase, pode abrir a janela simétrica, janela positiva, anti janela
16) Modo de medição: calibração, medição, análise gráfica e outros modos.

17) faixa de capacitância Tuning de impedância de detecção: 25pF ~ 6000pF
18) Faixa de saída do gerador de pulsos de calibração: 10pC ~ 2000pC
19) Capacitância de injeção do gerador de pulsos de calibração: 50pF, 200pF
20) Tempo de diferenciação de pulso do gerador de pulsos de calibração: <100ns23)

21) Tempo de subida da tensão de calibração do gerador de impulsos de calibração: <60ns

22) Tempo de redução da tensão de calibração do gerador de pulsos de calibração:> 100μs

VI. Opcional combinado com outro conjunto de teste

• PD que detecta sistemas de geração de alta tensão da CA: Sistemas de transformadores de teste de frequência de energia livre da série CQSB

Série FKWJF Testes de tensão induzida para sistemas de teste para transformadores de potência

• Unidade de acoplamento de sinal de PD: divisor de tensão de acoplamento ou capacitor de acoplamento padrão, nenhum tipo de corona
