Equipamento de teste parcial vivo da descarga do cabo de XLPE, tipo equipamento de patrulha do teste do Pd

Descarga parcial da patrulha que detecta o verificador para o cabo vivo de XLPE e o transformador de poder

1. Introdução de produto:

Devido a defeitos de fabricação ou instalação, a descarga ocorre na parte isolada da extremidade do cabo ativo (junta) até que ocorra dano por quebra do isolamento, e até mesmo um incêndio ou explosão em defeitos incertos pode ocorrer. Portanto, como encontrar os problemas ocultos antes do acidente é a chave para resolver o problema, o que torna a detecção de descarga necessária para o cabo ao vivo.

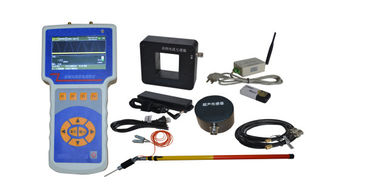

O modelo PPD8209A é um tipo de instrumento de inspeção de descarga parcial de alta frequência que adota os métodos de detecção de ultrassom e corrente de alta freqüência para inspeção PD e detecção de cabo e transformador MV / HV ao vivo através de transformador de corrente de alta frequência ou transdutor Ultrassônico . Tem a característica de pequeno volume, excelente desempenho e fácil operação.

O testador de PD adota tecnologia moderna eletrônica e integrada por computador para realizar amplificação de sinais (analógica, eletrônica, digital), filtragem, aquisição de dados, processamento de dados, exibição gráfica, geração automática de relatórios de teste, completando assim a medição e análise de descarga parcial.

2. Padrão de Referência

GB 7354 Medição de descarga parcial

Diretriz DLT 417 para medição local de descarga parcial de equipamentos elétricos

GBT 16927.1 Tecnologia de teste de alta tensão Parte 1: Requisitos gerais de teste

GBT 16927.2 Técnicas de teste de alta tensão Parte 2: Sistema de medição

GB T 16927.3 Técnicas de teste de alta tensão Parte 3: Definição e requisitos do teste de campo

Componentes 3.Main:

4. Princípio de detecção e método:

4.1 Princípio de medição do sensor de corrente de alta frequência

O sensor de corrente de alta frequência é usado principalmente para a detecção de descargas parciais de equipamentos elétricos de alta tensão e adota o princípio da corrente de pulso. Como a maioria dos equipamentos elétricos de alta tensão distribui capacitância em seu lado de alta e baixa tensão ou parte aterrada, quando ocorre uma alta área de descarga de campo elétrico, o sinal de descarga é acoplado à peça de aterramento e entra na terra através da linha de aterramento. O sensor HFCT é fixado na linha de terra e detecta o sinal de corrente de pulso gerado pelo PD, obtendo assim informações de descarga parcial do dispositivo durante o teste. É usado principalmente para a detecção de sinal de descarga parcial de equipamentos de média e alta tensão, como cabos, transformadores, reatores, GIS, switch-gear.

4.1.1 Detecção de corrente de alta frequência para cabo XLPE

Devido a defeitos de fabricação ou instalação, a descarga ocorre na parte isolada da junta da extremidade do cabo até que ocorram danos na quebra do isolamento e até mesmo um incêndio ou explosão possa ocorrer. Portanto, como encontrar os problemas ocultos antes do acidente é a chave para resolver o problema, o que torna a detecção de carga necessária.

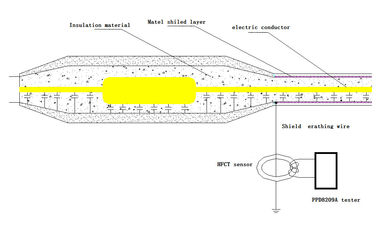

Em cabos de alta tensão, os fios e a blindagem da bainha de metal são separados por um material isolante para formar uma capacitância distribuída, que é de cerca de várias centenas de pF, formando um caminho para sinais de alta frequência. Portanto, o sinal de descarga parcial de alta frequência é transmitido pela capacitância distribuída para o condutor de terra. Quando a descarga interna ocorre, uma corrente de pulso de alta frequência é gerada, e a corrente de pulso de alta frequência flui através da capacitância distribuída entre o núcleo e a bainha de metal, do núcleo de alto potencial para a blindagem de metal de baixo nível. Na manga, e entre no chão através do conector intermediário do cabo ou do fio terra no terminal. Portanto, um sensor de transformador de corrente de alta frequência é conectado ao fio de aterramento na junta intermediária ou terminal para acoplar a corrente de descarga parcial de pulso de alta frequência no sensor e passar pelo cabo de teste entre o sensor e o instrumento de patrulha. O verificador de inspeção PPD8209A realiza a aquisição e análise de sinais.

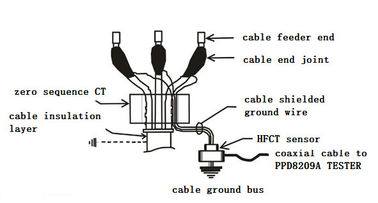

A figura de indicação para cabo vivo ou junta de cabo ativo é a seguinte:

4.2. Princípio de medição ultrassônico (EUA)

Quando um sinal de descarga parcial é gerado dentro do equipamento de potência, a vibração e o som do impacto são gerados. Métodos ultra-sônicos medem sinais de descarga parcial através da montagem de um sensor ultrassônico na parede externa da câmara do dispositivo. O método é caracterizado pelo fato de que o sensor não tem conexão com o circuito elétrico do equipamento geográfico, e não é interferido pelo aparelho elétrico, mas é suscetível ao ruído ambiente ou à vibração mecânica do equipamento externo quando utilizado no campo. Uma vez que o sinal ultra-sónico tem uma grande atenuação nos materiais de isolamento habitualmente utilizados do equipamento de potência, a gama de deteção do método de deteção ultra-sónico é limitada, mas tem a vantagem da alta precisão de posicionamento PD.

4.2.2 PD de detecção ultra-sônica para cabo ao vivo

Para cabos de alta tensão ao vivo, em muitos casos, devido à má qualidade do próprio cabo ou acessórios de cabo, danos externos à força e danos mecânicos, corrosão e umidade, problemas de qualidade de construção de juntas de cabos, acessórios de envelhecimento e outras razões, propenso a descarga parcial. Portanto, é necessário realizar a detecção parcial de descarga em cabos de alta tensão.

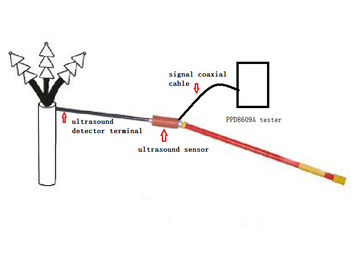

O testador PPD8609A é um dispositivo para detectar uma falha de descarga de um cabo de alta tensão ou junta de cabo. O detector do testador adota um sensor de posicionamento espacial tridimensional acústico-elétrico e pode realizar a posição espacial tridimensional e a força de descarga do ponto de descarga sob a condição de não entrar em contato com o cabo em teste. Portanto, a condição de isolamento do ponto de cabo medido será julgada e a ocorrência do acidente será evitada antecipadamente. Esse método de detecção geralmente pode ser aplicado à detecção e posicionamento on-line de descarga parcial de terminais de cabos e caixas de distribuição de cabos.

Dados 5.General Technical:
