Sistema de teste ressonante da C.A. da proteção 270KVA da sobretensão

Sistema de teste ressonante da C.A. para o cabo 35KV e o teste da subestação elétrica 110KV

Características:

• Tamanho pequeno, portátil para operar-se.
• Tela para mostrar a etapa da operação dos dados de teste, do estado e da exposição no tempo real.
• Temperatura pequena que aumenta na carga avaliado. Seco-tipo molde da cola Epoxy, força mecânica alta e boa capacidade da isolação.
• a fonte de energia da fase 220V ou 380V monofásica é apropriada para a fonte no local.
• O tipo reatores diferente para opcional realiza o de múltiplos propósitos.
• Com sobre o atual, sobre a tensão, o IPM e a função da proteção da descarga.
• O resultado da análise pode ser imprimido.

I. Produto Uso:

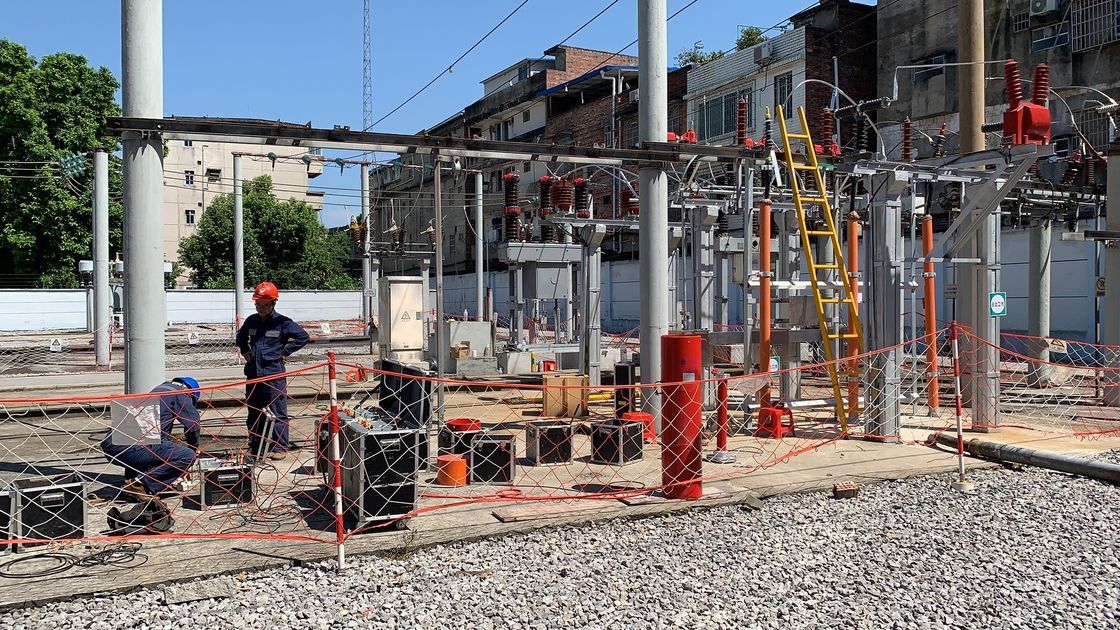

Este modelo CHX-270KVA/45KV do grupo do teste, 270KV é projetado para 10KV/35KV o cabo curto da classe XLPE, transformador de poder, CB, CT/PT, barra na subestação elétrica 110KV executar a C.A. no local para suportar o teste da tensão com a tecnologia de circuito ressonante variável da frequência; a mais alta tensão do teste é não mais do que 45KV, 90KV, 270KV; frequência do teste: 30-300Hz; o ciclo de dever é não mais do que 60mints. pode ajudar clientes a executar o teste preventivo ou o teste da passagem na C.A. suporta o teste da tensão

A escala de teste do grupo é como seguindo: transformador

1. 1000m do cabo 35kV/300mm2, frequência 30-300Hz do teste, tensão 52kV do teste, tempo 5min do teste.

2, 3000m do cabo 10kV/300mm2, frequência 30-300Hz do teste, tensão 22kV do teste, tempo 5min do teste.

3, 35kV/31500kVA transformador principal, ≤ 0.015uF da capacidade, frequência 40-300Hz do teste, tensão 68kV do teste, tempo 1min do teste.

4, 110kV/50000kVA transformador principal, ≤ 0.015uF da capacidade, frequência 40-300Hz do teste, tensão 160kV do teste, tempo 1min do teste.

4, CB, CT/PT, barra 110KV na subestação elétrica, frequência 40-300Hz do teste, tensão do teste não mais de 265, tempo 1min do teste.

O teste inteiro ajustado consiste na fonte de energia variável da frequência, no transformador da excitação, no 6pieces dos reatores, e no devider de alta tensão da medida (divisor de tensão capacitivo). Este tipo de grupo do teste é o mais apropriado para a secundário-estação do poder 35KV ou 110KV

II. dados técnicos gerais

1. Capacidade avaliado: 270kVA;
2. Poder entrado: 380V a tensão trifásica, frequência é 50Hz;
3. Tensão avaliado: 45KV; 270kV;
4. Corrente avaliado: 1A; 6A;
5. Frequência de trabalho: 30-300Hz;
6. Forma de onda da saída do dispositivo: onda de seno
7. Taxa da distorção de forma de onda: ≤ 1% da taxa da distorção de forma de onda da tensão da saída;
8. Tempo de funcionamento: 60min contínuo permitido sob a carga avaliado; sobrepressão 1,1 vezes 1 minuto;
9. Elevação da temperatura: elevação ≤65K da temperatura após a operação contínua por 60 minutos sob a carga avaliado;
10. Fator de qualidade: dispositivo próprio Q≥30 (f=45Hz);
11. Função da proteção: Proteção do flashover do produto da sobrecarga, da sobretensão e do teste para o produto testado (veja a seção variável da fonte de alimentação da frequência para detalhes);
12. Precisão da medida: valor eficaz 1,5 do sistema;

III. componentes principais:
