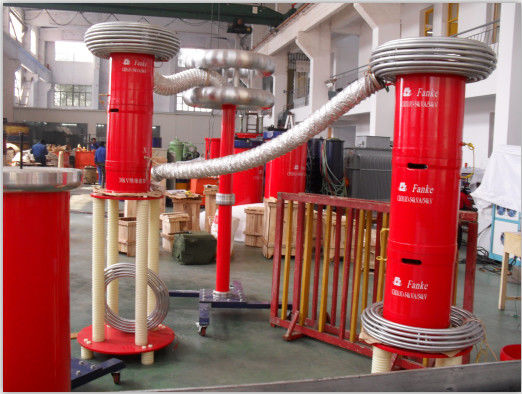

O equipamento de testes do cabo da alta tensão de 35KV 132KV para a C.A. suporta o teste da tensão

O equipamento de testes 30-300Hz do cabo da alta tensão de 35KV /132KV, ressonante suporta o grupo do teste da tensão

Características
1. Isto para suportar o equipamento da tensão tem o sistema de teste pequeno do volume, o de pouco peso e o portátil.
2. A fonte de alimentação adota a fonte de alimentação 220V monofásica ou a única fonte de alimentação 380V, que é conveniente para a coleção no local do poder.
3. O reator adota a cola Epoxy seca que derrama, que é bonita e segura, apropriado para todos os tipos dos cabos.
4. equipe com a tecnologia patenteada baixo harmônico, standard internacional mais baixa de 5% e proteja o transformador principal, o gerador e o outro equipamento de dano de alta tensão do harmônico.
5. equipe com a função de monitorar o valor máximo de acordo com o standard internacional, que pode monitorar a forma de onda do teste de alta tensão no tempo real.
6. fácil à operação, tela grande do diodo emissor de luz.
7. Com seus próprios micro impressora, cópia e dados de teste de salvaguarda a qualquer hora.

Aplicação:
sistema ressonante da frequência variável do cabo
A frequência do gerador suporta o equipamento de teste da tensão;
A C.A. do equipamento elétrico da subestação suporta o sistema de teste da tensão

I. Produto Uso:

Este modelo CHX-810KVA/54KV do grupo do teste, 135KV é projetado para 35KV e 110KV A C.A. no local do cabo da classe XLPE suporta o teste da tensão com tecnologia de circuito ressonante variável da frequência; a mais alta tensão do teste é não mais do que 54KV ou 135KV; frequência do teste: 30-300Hz; o ciclo de dever é não mais do que 60mints. pode ajudar clientes a executar o teste preventivo ou o teste da passagem na C.A. suporta o teste da tensão para cabos 35KV dentro de 5km e de XLPE classe 132KV dentro de 1km.

A escala de teste do grupo é como seguindo:

1. 5km do cabo 35kV/300mm2, testou a capacidade ≤0.97uF, frequência 30-300Hz do teste, tensão 52kV do teste, tempo 60min do teste.

2, 1quilômetrodo cabo 132kV/630mm2, testaram o ≤ 0.201uF da capacidade, frequência 30-300Hz do teste, tensão 128kV do teste, tempo 60min do teste.

II. dados técnicos gerais

1. Capacidade avaliado: 810kVA;
2. Poder entrado: 380V a tensão trifásica, frequência é 50Hz;
3. Tensão avaliado: 54kV; 135kV;
4. Corrente avaliado: 15A; 6A;
5. Frequência de trabalho: 30-300Hz;
6. Forma de onda da saída do dispositivo: onda de seno
7. Taxa da distorção de forma de onda: ≤ 1% da taxa da distorção de forma de onda da tensão da saída;
8. Tempo de funcionamento: 60min contínuo permitido sob a carga avaliado; sobrepressão 1,1 vezes 1 minuto;
9. Elevação da temperatura: elevação ≤65K da temperatura após a operação contínua por 60 minutos sob a carga avaliado;
10. Fator de qualidade: dispositivo próprio Q≥30 (f=45Hz);
11. Função da proteção: Proteção do flashover do produto da sobrecarga, da sobretensão e do teste para o produto testado (veja a seção variável da fonte de alimentação da frequência para detalhes);
12. Precisão da medida: valor eficaz 1,5 do sistema;

III. componentes principais:
