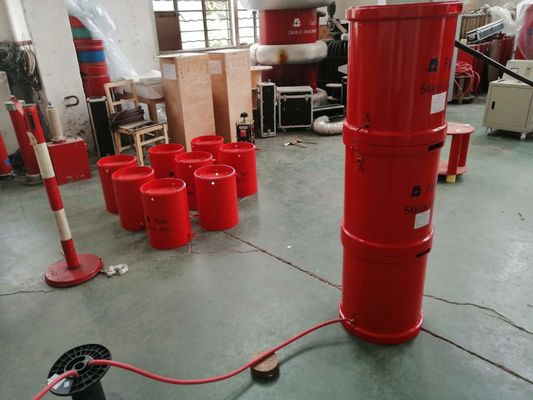

Tipo sistema de teste ressonante da modulação de frequência da série de 280kVA

Tipo dispositivo da modulação de frequência do teste de ressonância da série

espaço 1.Applicable do dispositivo
1. a reunião a C.A. suporta o teste da tensão do cabo 10kV/300mm2, a capacidade pelo comprimento de unidade é 0.3755μF/km, o comprimento do cabo é 2000m, a capacidade do cabo testado é 0.75μF, a tensão do teste é 22kV, e o tempo do teste é 5min;
2. a reunião a C.A. do cabo 35kV/240mm2 suporta o teste da tensão, a capacidade pelo comprimento de unidade é 0.175μF/km, o comprimento do cabo é 1000m, a capacidade do cabo testado é 0.175μF, a tensão do teste é 52kV, e o tempo do teste é 180min;
3. a reunião a C.A. suporta o teste da tensão do cabo 110kV/630mm2, a capacidade pelo comprimento de unidade é 0.1880μF/km, o comprimento do cabo é 100m, a capacidade do cabo testado é 0.188μF, a tensão do teste é 128kV, e o tempo do teste é 60min;

2. O dispositivo segue o padrão
GB10229-88 “reator”
GB50150-2016 do “regulamentos do teste da passagem equipamento elétrico”
DL/T 596-1996 “regulamentos preventivos do teste para o equipamento elétrico”
GB1094.1-GB1094.6-96 do “categoria da proteção cerco”
GB2900 “terminologia elétrica”
“Tecnologia do teste GB/T16927.1~2-1997 de alta tensão”
GB 191-2000 do “sinais gráficos empacotamento, do armazenamento e do transporte”
JB/T 9641-1999 do “transformador teste”
IEC 358(1990) de “capacitor acoplamento e divisor de tensão da capacidade”
Do “padrão da empresa de Fanke Empresa do transformador teste Q/WFK005-2005”
Do “padrão da empresa de Fanke Empresa do reator teste Q/WFK008-2004”

3. Condições ambientais do dispositivo
1. temperatura ambiental: -5℃-+45℃;
2. humidade relativa: ≤90 ﹪, nenhuma condensação;
3. altura: ≤1000m.

4.Fourth, as exigências de desempenho técnicas principais do dispositivo
1. capacidade avaliado: 280kVA;
2. tensão avaliado: 35kV; 140kV;
3. corrente avaliado: 2A;
4. fonte de alimentação: 380V±10%;
5. capacidade avaliado de fonte de alimentação variável da frequência: 20kW;
6. frequência de trabalho: 45-300Hz;
7. finura do ajuste da frequência: 0.01Hz; instabilidade da frequência: ≤0.01%;
8. tempo de funcionamento: a operação 180min contínua é permitida sob o poder avaliado;
9. elevação da temperatura: depois que avaliado a operação contínua por 180 minutos, a elevação da temperatura de cada peça do dispositivo é ≤65K;
10. forma de onda da saída: onda de seno, fator de qualidade da taxa <1>     11. da distorção de forma de onda: o dispositivo próprio Q>30 (quando f=40Hz);
12. Proteção: com sobrecarga, proteção da sobretensão e do flashover (veja a seção da fonte de alimentação da conversão de frequência para detalhes);
13. Precisão da medida: valor 1,5 eficaz.
