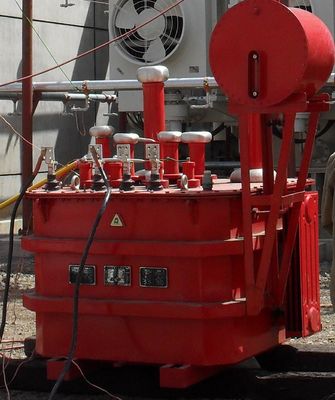

2100kVA que ajusta o tipo sistema de teste da indutância da ressonância de série

Ajustando o tipo dispositivo da indutância do teste de ressonância da série

1. Assunto
Para a estação 300MW das energias hidráulicas de Suwa, a tensão avaliado extrema é 18kV, a capacidade de terra não excede 2.58μF, a C.A. suporta o teste da tensão, a tensão do teste é 50kV, e suporte o tempo da tensão é 5min.

2. Capacidade de sistema
Para a estação 300MW das energias hidráulicas de Suwa, a tensão avaliado extrema é 18kV, a capacidade de terra não excede 2.58μF, a C.A. suporta o teste da tensão, a tensão do teste é 50kV, e suporte o tempo da tensão é 5min. então:
Durante o teste, a corrente lateral de alta tensão é I=2πfCU=2π×50×2.58×10-6×50×103=40.53A; a corrente avaliado do sistema é ajustada em 42A, e a tensão avaliado é ajustada em 50kV, deixando alguma margem.
O projeto total da especificação é 2100kVA/50kV, de que o reator ajustável é 800kVA/50kV (16A); um reator fixo, com dois parâmetros de 650kVA/50kV/13H; pode encontrar-se para suportar exigências da tensão do produto do teste 0~2.58μF.
Em resumo: 2100kVA/50kV pode encontrar-se para suportar exigências da tensão do produto do teste 2.54μF

3. Os parâmetros e as funções técnicos principais do sistema
1. capacidade avaliado: 2100kVA;
2. tensão avaliado: 50kV;
3. corrente avaliado: 42A;
4. frequência de trabalho: frequência 50Hz do poder;
5. A taxa da distorção de forma de onda da tensão da saída: ≤1%;
6. reservou o tempo de trabalho contínuo: 5min sob a carga avaliado, sobretensão de 1,1 vezes para 1 minuto;
7. A elevação da temperatura depois que a operação contínua por 5 minutos sob a carga avaliado é ≤65K;
8. O fator de qualidade do dispositivo próprio: Q≥30;
9. precisão de alta pressão da medida: valor eficaz 1,5;
10. poder entrado: 380V tensão trifásica, frequência 50Hz;
11. O produto do teste tem funções da proteção do flashover do produto da sobrecarga, da sobretensão e do teste;
12. Temperatura ambiental: -250C-450C, humidade relativa: ≤90%RH, medidores da altura ≤3200.

4. Introdução ao princípio de ressonância de série
O sistema de teste da ressonância de série é um dispositivo usado para executar a C.A. para suportar testes da tensão em vários produtos capacitivos do teste. É caracterizado extremamente reduzindo a capacidade do poder de entrada exigido para o teste, reduzindo o volume e o peso do equipamento de teste, fazendo o teste de campo fácil executar; e extremamente reduzindo o trabalho e custos materiais do equipamento de teste e da entrada exigidos para o teste.
Fanke foi contratado no desenvolvimento e na produção de equipamento de teste de alta tensão por mais de 20 anos, e o sistema ressonante é o produto de capitânia de Fanke. Presentemente, as centenas de sistemas ressonantes produzidos por Fanke foram usadas com sucesso no vários campos de sistemas de energia no país e no estrangeiro.
O sistema da ressonância de série é dividido na ressonância ajustada da indutância e na ressonância da modulação de frequência. As duas ressonâncias conseguem a ressonância em maneiras diferentes. O tipo ajustado da indutância faz o circuito do teste resonate ajustando a indutância, quando o tipo da modulação de frequência fizer o circuito do teste resonate ajustando a frequência do teste. Mas o resultado é o mesmo, isto é, a saída da grande-capacidade exigida pelo produto do teste pode ser obtida entrando uma fonte de alimentação da pequeno-capacidade. O diagrama do princípio da ressonância é mostrado na figura
