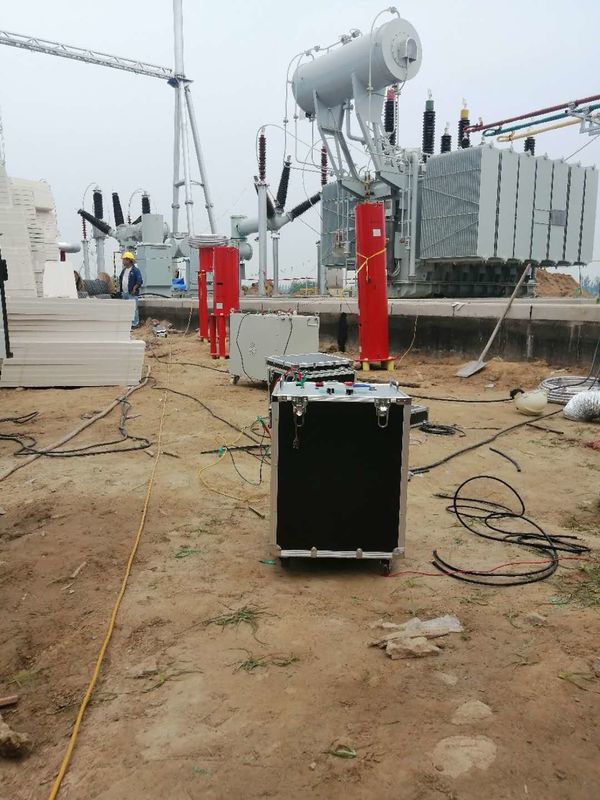

sistema de teste ressonante da série de 108kVA 27kV 100kV

Dispositivo do teste de ressonância da série

1. Assunto
1.10kV/300mm2 o cabo, capacidade 0.37uF/km do comprimento de unidade, comprimento do cabo 1.4km, capacidade testada 0.153uF do cabo, frequência 30-300Hz do teste, tensão 52kV do teste, suporta o tempo 60min da tensão;
2. a C.A. da frequência do poder do transformador de poder 35kV suporta o teste da tensão, capacidade ≤0.02uF, frequência 45~65Hz do teste, tensão do teste que não excede 68kV, tempo 1min do teste;
3. a C.A. suporta o teste da tensão para interruptores e transformadores com níveis de tensão de 35kV e abaixo, a frequência do teste é 30-300Hz, a tensão do teste não excede 100kV, e o tempo do teste é 1min;
2. Condições ambientais para o uso do dispositivo
1. temperatura ambiental: -5℃-45℃;
2. humidade relativa: ≤90 ﹪, nenhuma condensação;
3. altura: ≤1000m.
3. Os parâmetros e as funções técnicos principais do sistema
1. capacidade avaliado: 108kVA;
2. tensão avaliado: 27kV; 100kV;
3. corrente avaliado: 4A; 1A;
4. fonte de alimentação: ﹪ 220V±10 monofásico;
5. frequência de trabalho: 30-300Hz;
6. definição da frequência: 0.1Hz; instabilidade da frequência: ≤0.1%;
7. tempo de funcionamento: a operação 15min contínua é permitida sob o poder avaliado;
8. elevação da temperatura: Após 15 minutos da operação contínua no poder avaliado, a elevação da temperatura de cada peça do dispositivo é ≤65K;
9. forma de onda da saída: onda de seno, fator de qualidade da taxa <1>      10. da distorção de forma de onda: o dispositivo próprio Q≥30 (quando f=45Hz);
11. proteção: com sobrecarga, proteção da sobretensão e do flashover (veja a seção da fonte de alimentação da conversão de frequência para o auspiciousness);
12. Precisão da medida de sistema: valor eficaz 1,5.
