a frequência de poder 12kVA suporta o equipamento de teste da tensão

A frequência de poder suporta o equipamento de teste da tensão

1. Características principais
As séries de CQSB de transformadores do teste de alta tensão têm as características do tamanho pequeno, de pouco peso, e a versatilidade forte. Além do que o equipamento amplamente utilizado em várias grandes e câmaras pequenas do teste de alta tensão (estações), são mais apropriados para vários testes de isolação elétricos de alta tensão no local. O console do teste constitui junto uma frequência de poder suporta o dispositivo completo do teste da tensão.

2. Espaço de aplicação
Execute a C.A. suportam o teste da tensão para o equipamento de funcionamento do sistema de energia, teste de desempenho da isolação para ferramentas da isolação, e cumprem as exigências da frequência de poder 60kV suportam o teste da tensão. Este grupo de equipamento é usado principalmente para o switchgear 10kV suporta o teste da tensão, a tensão da descarga da diferença da descarga, e o teste da tensão da referência da C.A. do prendedor de relâmpago e teste rural do transformador da rede de distribuição, etc.


3. Condições do uso
1) Altura: ≤1000m
2) Temperatura ambiental: -20℃~+50℃
3) Umidade relativa do ar: ≤80%, nenhuma condensação
4) Resistência do terremoto: ≤8
5) Aceleração horizontal moída 3.0m/s2, aceleração vertical à terra 1.5m/s2
6) A forma de onda da tensão de fonte de alimentação é uma onda de seno real, e a taxa da distorção de forma de onda é menos de 3%
7) Estabelecer um ponto aterrando seguro, aterrando a resistência <0>     8) Lugar da instalação: interno e exterior

4. siga padrões técnicos
Padrão do teste da passagem do equipamento elétrico da engenharia da instalação de equipamento elétrico do GB 50150-2016
Regulamentos da aceitação da passagem do equipamento elétrico Q/CSG1205019-2018
Parte de regras de funcionamento da segurança do GB 26861-2011 Electric Power para o laboratório de alta tensão
Regras de trabalho da segurança do DL 5009.3-2013 para a parte 3 da construção de Electric Power: Subestação
Transformador do teste JB/T9641
Reator GB10229
Transformador de poder GB1094.1~GB1094.5
Isolação GB/T.311.1 e coordenação da transmissão de energia e do equipamento de alta tensão da transformação
Exigências gerais do teste da parte uma da tecnologia do teste GB/T16927.1 de alta tensão
Sistema de medida da parte 2 da tecnologia do teste GB/T16927.2 de alta tensão
Medida GB7328 nivelada sadia dos transformadores e dos reatores
Guia do teste do transformador de poder GB/T509
Nível da proteção do cerco GB4208
Empacotamento de GB/T191, armazenamento e transporte Mark gráfico
Condições técnicas gerais de DL/T 848,2 para a parte 2 de equipamento de teste de alta tensão: Equipamento de teste da alta tensão da frequência do poder
Terminais GB5273 para transformadores, dispositivos elétricos de alta tensão e buchas
Condições técnicas do general GB/T11920 para dispositivos de controle centralizado para partes elétricas de centrais elétricas
Tecnologia do teste de alta tensão IEC60-1
Exigências técnicas gerais de DL/T 846,1 para a parte 1 de equipamento de teste de alta tensão: Sistema de medida de alta tensão do divisor

5. A composição do conjunto completo de equipamento

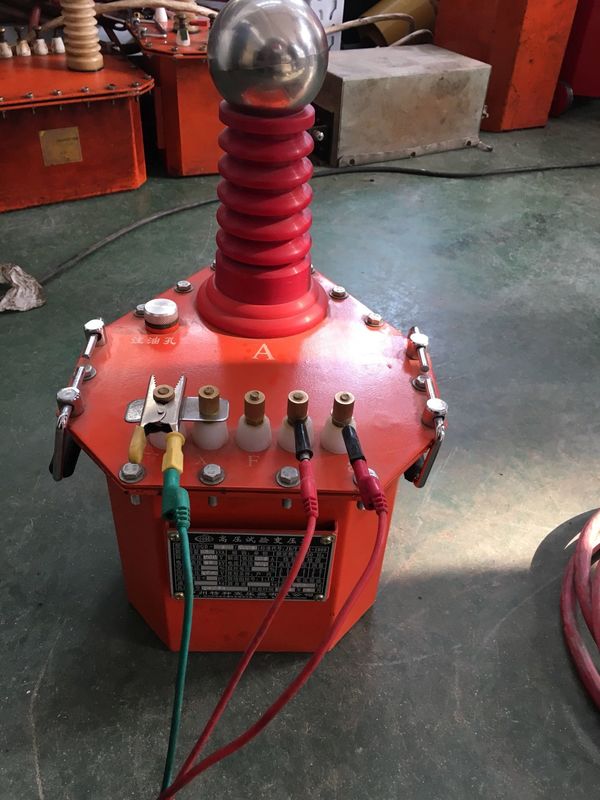

1) Transformador inflável CQSB do teste da C.A. (J) - grupo 12kVA/60kV/0.2kV 1
2) 1 console (que inclui o regulador de tensão) TC-12kVA/0.22kV
3) PC do resistor limitador de corrente BHR- 0.2A/0.6kΩ 1 da proteção

6. Parâmetros técnicos totais
1) Capacidade avaliado: 12kVA;
2) Fonte de alimentação de trabalho: 220V;
3) Frequência de trabalho: 50Hz;
4) Tensão da saída avaliado: 60kV (C.A.);
5) Corrente de saída avaliado: 0.2A
6) Nível da isolação: mantenha por 10 minutos sob a nenhum-carga 1,1 vezes a tensão avaliado, todas as peças são normal;
7) Forma de onda: Onda de seno
8) Distorção de forma de onda: <3>     9) Tempo de funcionamento: trabalho 5min contínuo sob a capacidade avaliado;
10) Elevação da temperatura: a elevação da temperatura de cada componente sob circunstâncias avaliados da operação é ≤65K;
11) Estabilidade de alta tensão, flutuações aleatórias pequenas, ≤1% quando as mudanças da tensão de fonte de alimentação ±10%
12) O transformador do teste e o console são estruturas separadas
13) Vida útil do equipamento: mais de 10 anos;
