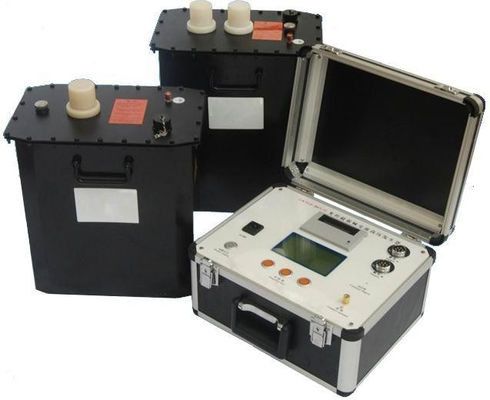

Teste de alta tensão de muito baixa frequência de 90KV VLF ajustado para o cabo e o gerador
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Princípio do teste:: | Muito-baixo princípio da tecnologia da frequência | Uso: | teste da tensão de Withstand 0.1Hz para 45KV e abaixo do cabo distribuidor de corrente e do gerador |
|---|---|---|---|
| Característica de projeto: | Dois impulsionadores da alta tensão, 40KV/50KV para o único | componente: | Controlador, impulsionador da alta tensão, carga do capacitor da compensação |
| Teste a freqüência: | 0.1Hz, 0.05Hz, 0.02Hz | Tensão de Max.Test: | 0~ 90KV (pico), continuamente ajustável |
| Escala da carga:: | 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF | Teste a precisão: | Nenhum menos de 3% |
| Forma de onda da saída: | Boa onda de seno, tensão, ≤ 5% da distorção de forma de onda | Impulsionador da alta tensão usando a maneira: | Escolha ou em série conexão |
| ciclo de dever: | 60mints | ||
| Realçar: | instrumentos de alta tensão do hipot do vlf,equipamento de teste do cabo do vlf |
||
Teste de alta tensão da freqüência muito baixa 90KV ajustado para o cabo e o gerador, teste de alta tensão da CA
I. Descrição do produto:
Este modelo de conjunto de teste VLF-90KV / 0.1Hz foi projetado para realizar teste de tensão suportado no local com tecnologia de frequência muito baixa para eneradores de energia ou 45KV e abaixo do cabo de alimentação XLPE.Comparado com o conjunto de teste Hipot na frequência de alimentação principal, VLF HV O conjunto de testes só precisa de uma capacidade de teste muito pequena (cerca de 1/500, em teoria). Seu tamanho e peso também diminuiu muito. Especialmente a aparência de vigilância pode descobrir os fenômenos anormais do isolamento do gerador, como corona de superfície, descarga e assim por diante.
Baseado na conversão eletrônica de freqüência e tecnologia controlada por microprocessador, o Modelo VLF-90KV / 0.1Hz possui excelente desempenho.
É proibido aumentar a tensão sem carga ou conectar-se à carga resistiva. Se a capacitância da amostra for menor que 0,05uF, a forma de onda de saída do conjunto de teste será ruim. Para um melhor desempenho, é necessário um capacitor opcional para conectar.
Até agora, o conjunto de teste projetado também forma muitos modelos serializados diferentes, de acordo com diferentes aplicações de teste de resistência, através do número de configurações de impulsionador HV em cada conjunto. O modelo similar pode ver outro modelo típico na cláusula seguinte.
II. Lista de fornecimento deste conjunto:
| Sn | Descrição | Quantidade | |
| 1 | Unidade de controle | 1 | unidade |
2 | Impulsionador da alta tensão 50KV | 1 | unidade |
| Impulsionador da alta tensão 40KV | 1 | unidade | |
| 3 | Haste de descarga | 1 | unidade |
| 4 | Capacitor de carga, 0,04µF | 1 | unidade |
| 5 | Cabos de teste / conexão de alta tensão | 1 | conjunto |
| 6 | Cabo terra | 1 | unidade |
| 7 | Fusível 20A | 5 | unidade |
| 8 | Papel de impressão | 2 | unidade |
| 9 | Manual | 1 | unidade |
| 10 | Relatório de teste de fábrica | 1 | unidade |
III Característica do produto :
- Conversão de freqüência eletrônica
- Microprocessador Controlado
- Dois boosters HV, saída de 90KV em série; ou 40KV / 50KV para um único
- Grande display LCD
- Saída de onda senoidal
- Proteção contra sobretensão, o tempo de ação é inferior a 20 ms
- Sobre a proteção atual para o lado da entrada e da saída, o tempo da ação é menos de 20ms
- A corrente de saída / forma de onda de tensão é amostrada no lado de alta tensão diretamente
- Resistor de limitação atual da alta tensão dentro
- Micro-impressora dentro
- A tensão de saída não será afetada pela corrente capacitiva durante o teste, já que o design de feedback negativo de malha fechada
IV. Dados técnicos gerais:
- Saída: 0 ~ 90KV (pico), continuamente ajustável, saída por cabo blindado
- Freqüência de saída: 0.1Hz, 0.05Hz, 0.02Hz
- Faixa de carga: 0.1Hz, ≤0.5μF; 0,05 HZ,? 0,1 �; 0,02 HZ? 2,5 �;
- Precisão de medição: 3%
- Erros de pico de tensão positivos e negativos: ≤ 3%
- Distorção da forma da onda de tensão: ≤ 5%
- Tubo de fusível de alimentação: 20A
- Intervalo de tempo: 0 a 99 min
- Entrada de energia: 220V ± 5%, 50 / 60Hz, estabilidade de frequência: flutuação inferior a 0,5%
- Condição de operação: interior e exterior;
- Temperatura: -10C - + 40C;
- Umidade: ≤ 85% RH 7.
- Controlador: 356mm × 280mm × 220mm, 4kg, 1 peça
- Impulsionador de alta tensão 40KV: 320mm × 188mm × 360mm, 25kg, 1 Parte
- Impulsionador da alta tensão 50KV: 320mm × 188mm × 360mm, 50kg, 1 parte
V. Painel de software de medição e controle:
Figura de conexão do teste
1. Para cabo XLPE sob tensão de teste de 90KV
2. Para o estator do gerador sob a tensão de teste de 50KV
VII. Outro modelo típico
| Modelo | Alcance de voltagem | Freqüência de Teste | Carga máxima |
| VLF-30KV / 0.1Hz | 0 ~ 30KV | 0,1 HZ, 0,05 HZ, 0,02 HZ | 5,5 µF |
| VLF-40KV / 0,1 Hz | 0 ~ 40KV | 0,1 HZ, 0,05 HZ, 0,02 HZ | 5,5 µF |
| VLF-50KV / 0.1Hz | 0 ~ 50KV | 0,1 HZ, 0,05 HZ, 0,02 HZ | 5,5 µF |
| VLF-80KV / 0,1 Hz | 0 ~ 80KV | 0,1 HZ, 0,05 HZ, 0,02 HZ | 2,5 µF |
| Exigência especial pode ser feito por encomenda | |||
Padrão de tensão de teste de VIII.este por este conjunto de teste
1 Para cabo XLPE de classe média e inferior:
Fórmula de tensão de pico de teste: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 ＝ Tensão nominal monofásica do cabo
Tempo de teste: 60mints
2 para o estator do gerador
Ｕ teste ＝ 1,414 * βKＵ 0 ,
Teste U ---- tensão de teste de pico de 0,1 Hz (kV);
β ------- fator equivalente de tensão de 0,1 Hz e 50 Hz, geralmente levando 1,2;
K ------ Geralmente leva de 1.3 a 1.5, geralmente leva 1.5;
Uo ----- Tensão nominal (kV) dos enrolamentos do estator do gerador:
