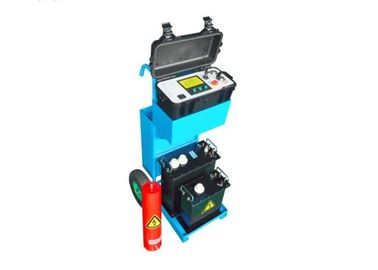

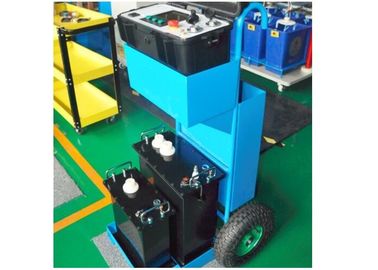

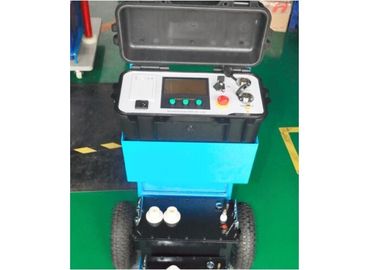

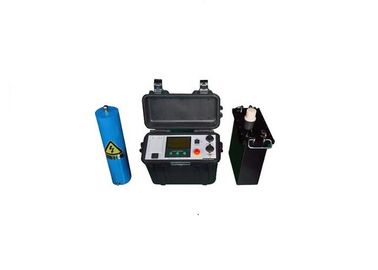

Verificador de alta tensão 0.1Hz 0.05Hz 0.02Hz da CA da máquina de teste VLF de 80KV VLF
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Princípio do teste:: | Muito-baixo princípio da tecnologia da frequência | Uso: | teste da tensão de Withstand 0.1Hz para 35KV e abaixo do cabo distribuidor de corrente e do gerador |
|---|---|---|---|
| Característica de projeto: | Dois impulsionadores da alta tensão, 30KV/50KV para o único | componente: | Controlador, impulsionador da alta tensão, carga do capacitor da compensação |
| Teste a freqüência: | 0.1Hz, 0.05Hz, 0.02Hz | Tensão de Max.Test: | 0~ 80KV (pico), continuamente ajustável |
| Escala da carga:: | 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF | Teste a precisão: | Nenhum menos de 3% |
| Forma de onda da saída: | Boa onda de seno, tensão, ≤ 5% da distorção de forma de onda | Impulsionador da alta tensão usando a maneira: | Escolha ou em série conexão |
| ciclo de dever: | 60mints | ||
| Realçar: | instrumentos de alta tensão do hipot do vlf,equipamento de teste do cabo do vlf |
||
Teste de alta tensão de muito baixa freqüência 80KV ajustado para o cabo e o gerador, teste de alta tensão da CA
I. Descrição do produto da tecnologia de teste de VLF:
O teste de tensão suportável é um teste preventivo essencial para equipamentos elétricos. Ele é dividido em duas partes: AC e DC suportam teste de tensão. O princípio da tecnologia de teste AC pode ser subdividido em frequência de potência, frequência variável (VF) e teste de frequência muito baixa (VLF) de 0,1 Hz, entre os quais o último é altamente recomendado pela IEC, devido às suas notáveis vantagens sob tensão de teste de 50KV.
II. Vantagem de recurso de tecnologia no teste de CC / teste de frequência de energia / teste de VF / teste de VLF
| Aspectos | DC | Freqüência de Potência | Freqüência Variável | VLF de 0,1 Hz |
| Equivalência | Pobre | Boa | Boa | Boa |
| Dano de isolamento | Forte | leve | leve | leve |
| Segurança de Operação | relativamente baixo | relativamente baixo | relativamente baixo | Alto |
| Dificuldade de fiação | complicado | complicado | mais complicado | simples |
| Volume | menor | maior | ampla | pequeno |
Veja a partir da tabela acima, o teste VLF é o substituto para o teste de frequência de energia. É adequado para testar equipamentos elétricos com grande capacitância.
III Vantagem do produto e Feaure
- S tamanho do shopping e peso leve . Ecrã LCD e impressora incorporada.
- 0.1Hz, 0.05Hz e 0.02Hz podem ser escolhidos, o que garante um amplo intervalo de teste.
- Realizo o aumento automático de tensão, redução, medição e proteção, bem como a intervenção manual no processo de reforço automático de tensão.
- Proteção contra sobretensão e proteção contra sobrecorrente . O tempo de ação não é superior a 20 ms.
- Os dados de corrente, tensão e forma de onda podem ser amostrados diretamente no lado de alta tensão, portanto os dados são reais e precisos.
- Um resistor de proteção de saída de alta tensão é fornecido no corpo de reforço de tensão no projeto e isso elimina a necessidade de um resistor de proteção adicional conectado externamente.
- Circuito de feedback negativo em malha fechada é adotado. Nenhuma capacidade aumentando durante a saída.
IV. Dados técnicos gerais:
- Tensão de pico: 50kV
- Freqüência de teste: 0,1 Hz, 0,05 Hz e 0,02 Hz (selecionável)
- Fusível: 10A
- Capacidade máxima de carga: 0,5 μF a 0,1 Hz; 1 µF a 0, 05 Hz ; 2,5μF a 0,02Hz
- Fonte de alimentação: 220 V ± 10%, 50 Hz ± 5% (Se estiver usando um gerador portátil, certifique-se de que a tensão de saída e a freqüência estejam estáveis. > 3kW )
- Precisão da tensão de saída: instabilidade de tensão de pico ≤ 1%; instabilidade de frequência ≤ 3%; distorção de forma de onda: < 5%.
- Ambiente de trabalho: interior ou exterior; - 10 ℃ - + 40 ℃ ; 85% RH
- Peso: unidade de controle - 5kg; Unidade de alta tensão: 48 kg
Observações: A capacitância do objeto de teste não pode ser maior que o valor máximo do instrumento de teste. Se a capacitância do objeto de teste for menor que 0,05 μF , a hipot deverá ser equipada com um dispositivo auxiliar (fornecido pela HV HIPOT a seu critério).
V. Outro modelo típico
| Modelo | Alcance de voltagem | Freqüência de Teste | Carga máxima |
| VLF-30KV / 0.1Hz | 0 ~ 30KV | 0,1 HZ, 0,05 HZ, 0,02 HZ | 5,5 µF |
| VLF-40KV / 0,1 Hz | 0 ~ 40KV | 0,1 HZ, 0,05 HZ, 0,02 HZ | 5,5 µF |
| VLF-50KV / 0.1Hz | 0 ~ 50KV | 0,1 HZ, 0,05 HZ, 0,02 HZ | 5,5 µF |
| VLF-80KV / 0,1 Hz | 0 ~ 80KV | 0,1 HZ, 0,05 HZ, 0,02 HZ | 2,5 µF |
| Exigência especial pode ser feito por encomenda | |||
Padrão de tensão VI.test por este conjunto de teste
1 Para cabo XLPE de classe média e inferior:
Fórmula de tensão de pico de teste: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 ＝ Tensão nominal monofásica do cabo
Tempo de teste: 60mints
2 para o estator do gerador
Ｕ teste ＝ 1,414 * βKＵ 0 ,
Teste U ---- tensão de teste de pico de 0,1 Hz (kV);
β ------- fator equivalente de tensão de 0,1 Hz e 50 Hz, geralmente levando 1,2;
K ------ Geralmente leva de 1.3 a 1.5, geralmente leva 1.5;
Uo ----- Tensão nominal (kV) dos enrolamentos do estator do gerador:
