Alta precisão VLF Alta Tensão Testando 60KV Alta Tensão Vlf Hipot Instrumentos
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Objeto de teste: | Cabo Tesing e testes do gerador | Teste o artigo: | Teste da tensão de Withstand da C.A. |
|---|---|---|---|
| Teste o freq.: | 0.1Hz, 0.05Hz, 0.02Hz | componente: | Controlador, impulsionador da alta tensão, carga do capacitor da compensação |
| Teste a tensão: | 0~ 60KV | Precisão: | ± (3% de +0,5 quilovolts completos) |
| Tempo de Trabalho: | 60mints | ||
| Realçar: | instrumentos de alta tensão do hipot do vlf,equipamento de teste do cabo do vlf |
||
Teste de 60KV muito baixa frequência ajustada para o cabo, verificador do cabo de VLF, teste da alta tensão, isolação do gerador
I. Aplicação:
O modelo VLF-60KV / 0.1Hz foi projetado para realizar teste de tensão suportável no local com frequência de teste de frequência muito baixa para eneradores de energia ou 35KV e abaixo do cabo de alimentação XLPE.Comparado com o conjunto de teste Hipot na frequência de alimentação principal, VLF HV Test Set só precisa de muito pouca capacidade de energia de teste (cerca de 1/500 na teoria). Seu tamanho e peso também diminuiu muito. Especialmente a aparência de vigilância pode descobrir os fenômenos anormais do isolamento do gerador, como corona de superfície, descarga e assim por diante.
VLF hipot tester combina tecnologia de frequência variável digital avançada moderna e controle de micro computador juntos, portanto, pode realizar o aumento de tensão totalmente automático, stepdown, medição e proteção, bem como a intervenção manual no processo de reforço automático de tensão. O design eletrônico completo garante o tamanho pequeno e leve. A grande tela LCD garante a exibição clara e visual e pode exibir a forma de onda de saída. A impressora envia relatórios de teste

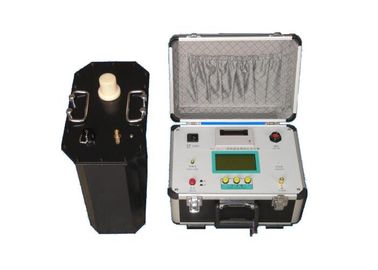

O conjunto de teste consiste de uma caixa de controle, um booster de alta tensão, um capacitor de compensação e uma haste de descarga. Baseado em conversão eletrônica de frequência e tecnologia controlada por microprocessador, ele possui excelente desempenho em testes de cabos ou geradores.
II. Lista de suprimentos deste modelo:
Sn | Descrição | Qtd. | |
1 | Unidade de controle | 1 | unidade |
2 | Impulsionador do HV 60KV | 1 | unidade |
3 | Haste de descarga | 1 | unidade |
4 | Capacitor de carga, 0,04µF | 1 | unidade |
5 | Cabos de teste / conexão de alta tensão | 1 | conjunto |
6 | Cabo terra | 1 | unidade |
7 | Fusível 20A | 5 | unidade |
8 | Papel de impressão | 2 | unidade |
9 | Manual | 1 | unidade |
10 | Relatório de teste de fábrica | 1 | unidade |
III Característica técnica
- Os dados são precisos porque os dados da forma de onda da corrente e tensão são amostrados diretamente do lado de alta tensão;
- Tem função de proteção contra sobretensão. Se a tensão de saída exceder o valor limite definido, o instrumento será desligado com um tempo de ação menor que 20 ms;
- Possui função de proteção atual. Ele será desligado se a corrente exceder o valor definido no lado de alta tensão com tempo de ação menor que 20 ms. E será desligado se a corrente exceder a corrente nominal no lado de baixa tensão com tempo de ação menor que 20 ms;
- Um resistor de proteção embutido e, portanto, não precisa de outro resistor externo;
- Adota circuito de controle de feedback negativo de malha fechada de alta e baixa tensão, e assim a tensão não aumentará devido a uma capacitância inerente.
IV. Dados técnicos universais
- Freqüência de saída: 0.1Hz, 0.05Hz, 0.02Hz
- Precisão de medição: 3%
- Erros de pico de tensão positivos e negativos: ≤ 3%
- Distorção da forma da onda de tensão: ≤ 5%
- Condição de uso: interior e exterior; temperatura: -10 ℃ + 40 ℃
- Umidade: ≤ 85% RH
- Potência: AC50Hz, 220V ± 5%
V. Modelo Optioonal e Faixa de Teste:
| Modelo | Tensão nominal | Capacidade de carregamento | Peso | Aplicação |
| VLF-30 | 30kV (Valor máximo) | 0,1 Hz, ≤1,1 µF | Controlador: 4㎏ Equipamento avançado: 25㎏ Dimensão: 323 * 174 * 323 | Cabo de 10 kV, gerador, etc. |
| 0,05 Hz, ≤2,2µF | ||||
| 0,02 Hz, ≤5,5µF | ||||
| VLF-40 | 40kV (Valor máximo) | 0,1 Hz, ≤1,1 µF | Controlador: 5㎏ Equipamento Step-up: 30㎏ Dimensão: 357 * 208 * 343 | Cabo de 13,8 kV, gerador, etc. |
| 0,05 Hz, ≤2,2µF | ||||
| 0,02 Hz, ≤5,5µF | ||||
| VLF-50 | 50kV (Valor máximo) | 0,1 Hz, ≤1,1 µF | Controlador: 6㎏ Equipamento Step-up: 45㎏ Dimensão: 357 * 210 * 365 | Cabo de 15,75 kV, gerador, etc. |
| 0,05 Hz, ≤2,2µF | ||||
| 0,02 Hz, ≤5,5µF | ||||
| VLF-60 | 60kV (Valor máximo) | 0,1 Hz, ≤1,1 µF | Controlador: 6㎏ Equipamento Step-up: 50㎏ Dimensão: 357 * 220 * 370 | Cabo de 18 kV, gerador, etc. |
| 0,05 Hz, ≤2,2µF | ||||
| 0,02 Hz, ≤5,5µF | ||||
| VLF-80 | 80kV (Valor máximo) | 0,1 Hz, ≤1,1 µF | Controlador: 8㎏ Equipamento Step-up: 90㎏ Dimensão: 357 * 240 * 390 | Cabo de 35 kV, gerador, etc. |
| 0,05 Hz, ≤2,2µF | ||||
| 0,02 Hz, ≤5,5µF |
NOTA: teste padrão de tensão
Teste do cabo 1.For
Fórmula de tensão de pico de teste: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 ＝ Tensão nominal monofásica do cabo
Tempo de teste: 60mints
2. Para o estator do gerador
Ｕ teste ＝ 1,414 * βKＵ 0 ,
Teste U ---- tensão de teste de pico de 0,1 Hz (kV);
β ------- fator equivalente de tensão de 0,1 Hz e 50 Hz, geralmente levando 1,2;
K ------ Geralmente leva de 1.3 a 1.5, geralmente leva 1.5;
Uo ----- Tensão nominal (kV) dos enrolamentos do estator do gerador:
