Equipamento de teste de teste de alta tensão 0 ~ 50KV do cabo de VLF de pouco peso de VLF
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Objeto de teste: | Cabo Tesing e testes do gerador | Teste o artigo: | Teste da tensão de Withstand da C.A. |
|---|---|---|---|
| Teste o freq.: | 0.1Hz, 0.05Hz, 0.02Hz | componente: | Controlador, impulsionador da alta tensão, carga do capacitor da compensação |
| Teste a tensão: | 0~ 50KV | Precisão: | ± (3% de +0,5 quilovolts completos) |
| Tempo de Trabalho: | 60mints | ||
| Realçar: | equipamento de teste de vlf,equipamento de teste do cabo do vlf |
||
Teste de 50KV Very Low Frequency ajustado para o cabo, verificador do cabo de VLF, teste da alta tensão, isolação do gerador
I. Aplicação:
O modelo VLF-50KV / 0.1Hz foi projetado para realizar teste de tensão suportável no local com frequência de teste de frequência muito baixa para eneradores de energia ou 35KV e abaixo do cabo de alimentação XLPE.Comparado com o conjunto de teste Hipot na frequência de alimentação principal, VLF HV Test Set só precisa de muito pouca capacidade de energia de teste (cerca de 1/500 na teoria). Seu tamanho e peso também diminuiu muito. Especialmente a aparência de vigilância pode descobrir os fenômenos anormais do isolamento do gerador, como corona de superfície, descarga e assim por diante.
VLF hipot tester combina tecnologia de frequência variável digital avançada moderna e controle de micro computador juntos, portanto, pode realizar o aumento de tensão totalmente automático, stepdown, medição e proteção, bem como a intervenção manual no processo de reforço automático de tensão. O design eletrônico completo garante o tamanho pequeno e leve. A grande tela LCD garante a exibição clara e visual e pode exibir a forma de onda de saída. A impressora envia relatórios de teste

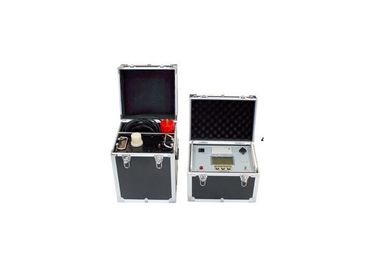

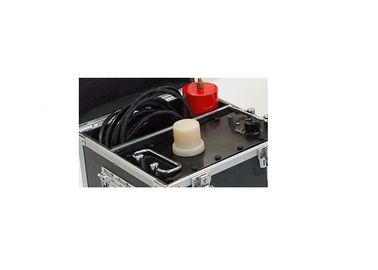

O conjunto de teste consiste de uma caixa de controle, um booster de alta tensão, um capacitor de compensação e uma haste de descarga. Baseado em conversão eletrônica de frequência e tecnologia controlada por microprocessador, ele possui excelente desempenho em testes de cabos ou geradores.

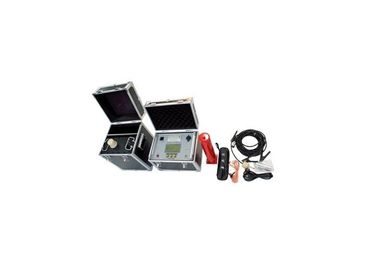

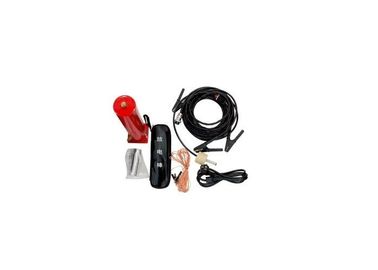

II. Lista de suprimentos deste modelo:
Sn | Descrição | Qtd. | |
1 | Unidade de controle | 1 | unidade |
2 | Impulsionador da alta tensão 50KV | 1 | unidade |
3 | Haste de descarga | 1 | unidade |
4 | Capacitor de carga, 0,04µF | 1 | unidade |
5 | Cabos de teste / conexão de alta tensão | 1 | conjunto |
6 | Cabo terra | 1 | unidade |
7 | Fusível 20A | 5 | unidade |
8 | Papel de impressão | 2 | unidade |
9 | Manual | 1 | unidade |
10 | Relatório de teste de fábrica | 1 | unidade |
III Característica técnica
- Os dados de corrente, tensão e forma de onda podem ser amostrados diretamente no lado de alta tensão, portanto os dados são reais e precisos.
- Proteção contra sobretensão: Se a saída exceder o limite de tensão definido, o instrumento será desligado para se proteger, o tempo de atuação é inferior a 20 ms.
- Proteção de sobrecorrente: é alta proteção de baixa tensão dupla no projeto, a proteção de desligamento precisa pode ser feita de acordo com o valor definido no lado de alta tensão; Se a corrente no lado de baixa tensão exceder a corrente nominal, o instrumento tomará proteção de desligamento, o tempo de atuação será menor que 20 ms.
- Um resistor de proteção de saída de alta tensão é fornecido no corpo de reforço de tensão no projeto e isso elimina a necessidade de um resistor de proteção adicional conectado externamente.
IV. Dados técnicos universais
- Freqüência de saída: 0.1Hz, 0.05Hz, 0.02Hz
- Precisão de medição: 3%
- Erros de pico de tensão positivos e negativos: ≤ 3%
- Distorção da forma da onda de tensão: ≤ 5%
- Condição de uso: interior e exterior; temperatura: -10 ℃ + 40 ℃
- Umidade: ≤ 85% RH
- Potência: AC50Hz, 220V ± 5%
V. Modelo Optioonal e Faixa de Teste:
| Modelo | Pico de tensão | Faixa de medição | Peso | Faixa de objeto de teste |
| VLF-30 | 30KV | 0,1 Hz, ≤1,1 µF | Controlador: 4 kg Booster: 25 kg Tamanho: L * W * H 323 * 174 * 323 | Tensão de 10KV e abaixo cabo, gerador |
| 0,05 Hz, ≤2,2µF | ||||
| 0,02 Hz, ≤5,5µF | ||||
| VLF-50 | 50 kV | 0,1 Hz, ≤1,1 µF | Controlador: 6 kg Booster: 45 kg Tamanho: L * W * H 357 * 210 * 365 | Tensão de 15.75KV e abaixo cabo, gerador |
| 0,05 Hz, ≤2,2µF | ||||
| 0,02 Hz, ≤5,5µF | ||||
| VLF-60 | 60KV | 0,1 Hz, ≤1,1 µF | Controlador: 6 kg Booster: 50 kg Tamanho: L * W * H 357 * 220 * 370 | 18KV e abaixo da tensão cabo, gerador |
| 0,05 Hz, ≤2,2µF | ||||
| 0,02 Hz, ≤5,5µF | ||||
| VLF-80 | 80KV | 0,1 Hz, ≤1,1 µF | Controlador: 8 kg Booster: 90 kg Tamanho: L * W * H 357 * 240 * 390 | 35kV e abaixo da tensão cabo, gerador |
NOTA: teste padrão de tensão
Teste do cabo 1.For
Fórmula de tensão de pico de teste: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 ＝ Tensão nominal monofásica do cabo
Tempo de teste: 60mints
2. Para o estator do gerador
Ｕ teste ＝ 1,414 * βKＵ 0 ,
Teste U ---- tensão de teste de pico de 0,1 Hz (kV);
β ------- fator equivalente de tensão de 0,1 Hz e 50 Hz, geralmente levando 1,2;
K ------ Geralmente leva de 1.3 a 1.5, geralmente leva 1.5;
Uo ----- Tensão nominal (kV) dos enrolamentos do estator do gerador:
