Equipamento de teste de teste de alta tensão portátil de VLF Vlf para os cabos 35KV & 10KV
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Teste o princípio: | Circuito ressonante da frequência variável | Teste o artigo: | Teste da tensão de withstand da C.A. sob 108KV |
|---|---|---|---|
| Max.Capacity: | 108KVA | Max. Tensão: | 27KV, 54KV, 81KV, 108KV |
| Característica de projeto: | Tipo portátil, único peso da parte, especiais mais claros para a instalação e o teste no local | Componente:: | Fonte de energia de V/F, transformador da excitação, reator modular mais leve do teste, e divisor de |
| Teste a freqüência: | 30-300HZ | ciclo de dever: | 60 hortelã |
| Teste a precisão: | Nenhum menos de 1,5% | Forma de onda da saída: | Boa onda de seno |
| Objeto de teste: | 35KV cabo, 10KV cabo, subestação elétrica 35KV | Norma de ensaio: | 60060-1:2010 do IEC; 62271-203:2011 do IEC para os SOLDADOS, 60840:2011 do IEC para o cabo de XLPE; |
| Realçar: | instrumentos de alta tensão do hipot do vlf,equipamento de teste do cabo do vlf |
||
Grupo de teste ressonante variável portátil da tensão de Withstand, para o teste do cabo 35KV & 10KV, freqüência do teste 30 ~ 300Hz
I. Uso do Produto:
Este modelo de teste FKTF-81KVA / 27KV, 54KV é projetado para 10KV / 35KV classe cabo XLPE, transformador de potência, CB, CT / PT, barramento em subestação de energia de 35kV para executar no local AC teste de tensão suportável com tecnologia de circuito ressonante de freqüência variável ; a tensão de teste mais alta não é mais do que 27KV, 54KV; frequência de teste: 30-300Hz; o ciclo de trabalho não é mais do que 60 minutos. ele pode ajudar os clientes a realizar testes preventivos ou testes de sobreposição em testes de tensão de CA
Faixa de teste do conjunto é o seguinte: transformador
1. 500m de cabo 35kV / 300mm2, frequência de teste 30-300Hz, tensão de teste 52kV, tempo de teste 60min.
2, 2000m de cabo 10kV / 300mm2, frequência de teste 30-300Hz, tensão de teste 22kV, tempo de teste 5min.
3, 10kV / 31500kVA transformador principal, capacitância ≤ 0.015uF, frequência de teste 40-300Hz, tensão de teste 54kV, tempo de teste 1min.
4, CB, CT / PT, barramento em subestação de energia de 35kV, freqüência de teste 40-300Hz, teste de tensão não exceda 95kV, tempo de teste 1min.

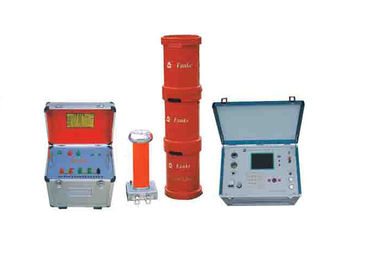

Todo o conjunto de testes consiste em uma fonte de energia de freqüência variável, um transformador de excitação, 3 peças de reatores e um dispositivo de medição de alta tensão (divisor de tensão capacitiva). Este tipo de conjunto de teste é mais adequado para subestações de energia de 35KV
II. Dados Técnicos Gerais
Aplicação :
Cabos cruzados com tensão de 10KV, 35KV ；
Características:
O teste é com ressonância de frequência variável, e o reator é com estrutura de lenha.
Freqüência de teste: 30 ～ 300HZ ou 35 ～ 75HZ ；
A forma de onda da tensão de saída é forma de onda senoidal, fator de desvio de forma de onda ≤1 ％ ；
Conexão e operação fáceis ；
Tamanho pequeno e peso leve de cada componente é fácil para transportar e teste de campo
Possui uma fonte de alimentação de frequência variável inteligente, com alta automaticidade e função de proteção.
Tensão de cabo reticulado suportar o sistema de teste: Comprimento do cabo: 1 ~ 10 km (pode ser encomendado) ；
Peso da peça única: 25 kg ~ 50 kg
III Componentes principais:
| SN | Nome dos Componentes | Tipo e especificação | Qtd. | Cada peso | Cada dimensão |
| 1 | Potência de frequência variável | OEM | 1 pedaço | 35kgs | OEM |
| 2 | Transformador de excitação | OEM | 1 pedaço | 35kgs | OEM |
| 3 | Reator de teste ressonante de alta tensão | OEM | 3 pedaços | 42kgs | OEM |
| 4 | Divisor capacitivo | OEM | 1 conjunto | 10kgs | OEM |
| 5 | Acessórios para testes especiais | 1 conjunto |
IV. Teste de princípio:
VF: Fonte de Alimentação de Freqüência Variável T: Transformador de Excitação
L: Reactor de Ensaio Cx: Equipamento Testado MOA1: Descarregador de Raios
C1, C2: Divisor de tensão (C1 é braço de alta tensão, C2 é braço de baixa tensão)
V. Outro Modelo Opcional
1. Para teste GIS no local
| Modelo | Tensão nominal | Corrente de saída avaliado | Capacidade de saída nominal | Aplicação (A partir de 45Hz a partir de) |
| CHX-135KVA / 135KV | 27KV * 5 | 1A | 135KVA | Para 72,5KV e abaixo do SIG |
| CHX-270KVA / 135KV | 27KV * 5 | 1A | 135KVA | Para 72,5KV e abaixo do SIG |
| CHX-216KVA / 216KV | 27KV * 8 | 1A | 216KVA | Para 123KV e abaixo do SIG |
| CHX-270KVA / 270KV | 27KV * 10 | 1A | 270KVA | Para 145KV e abaixo do SIG |
| CHX-275KVA / 275KV | 275KV | 2A | 275 kVA | Para 170kV e abaixo do GIS |
| Exigência especial pode ser feito por encomenda | ||||
2. Para o teste no local do cabo de 45KV XLPE
| Modelo | Tensão nominal | Corrente de saída avaliado | Capacidade de saída nominal | Aplicação Máxima |
| CHX-108/54 | 54KV | 2A | 108KVA | 45kV cable≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | 45kV cable≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | 45kV cable≤3km |
| CHX-432/54 | 54KV | 8A | 432 kVA | 45kV cable≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | 45kV cable≤5km |
| CHX-1080/54 | 54KV | 20A | 1080kVA | 45kV cable≤10km |
| Exigência especial pode ser feito por encomenda | ||||
3. Para o teste no local do cabo de 66KV XLPE
| Modelo | Tensão nominal | Corrente de saída avaliado | Capacidade de saída nominal | Aplicação Máxima |
| CHX-160/80 | 80KV | 2A | 160kVA | 66kV cable≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | 66kV cable≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | 66kV cable≤2km |
| CHX-960/80 | 80KV | 12A | 960 kVA | 66kV cable≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | 66kV cable≤4km |
| CHX-1600/80 | 80KV | 20A | 1600 kVA | 66kV cable≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | 66kV cable≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | 66kV cable≤20km |
| Exigência especial pode ser feito por encomenda | ||||
VI. Tabela padrão de teste de isolamento no local da IEC 60840: 2011 para cabo XLPE
